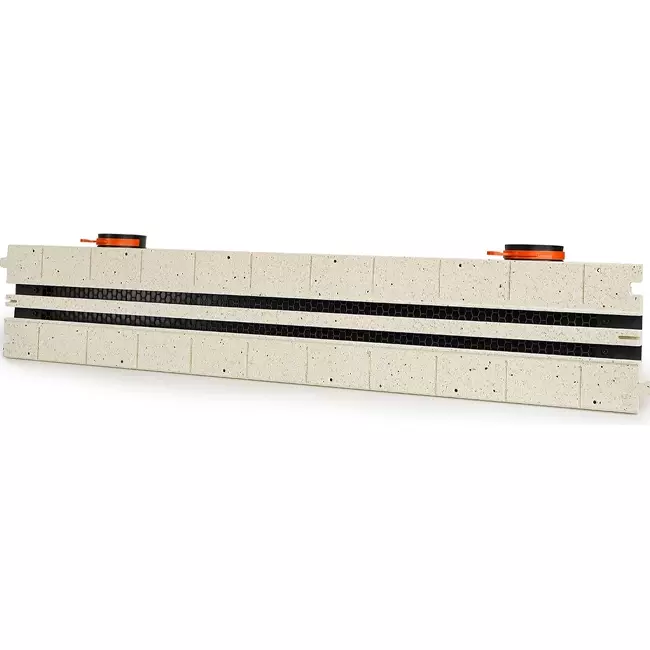

Diffusore a feritoia senza cornice Ergovent 1050 mm con diametro di raccordo 75 mm - modulare - 2 feritoie

Ergovent griglia lineare incassabile senza cornice 1050 mm con diametro di collegamento 75 mm - modulare - 2 fessure

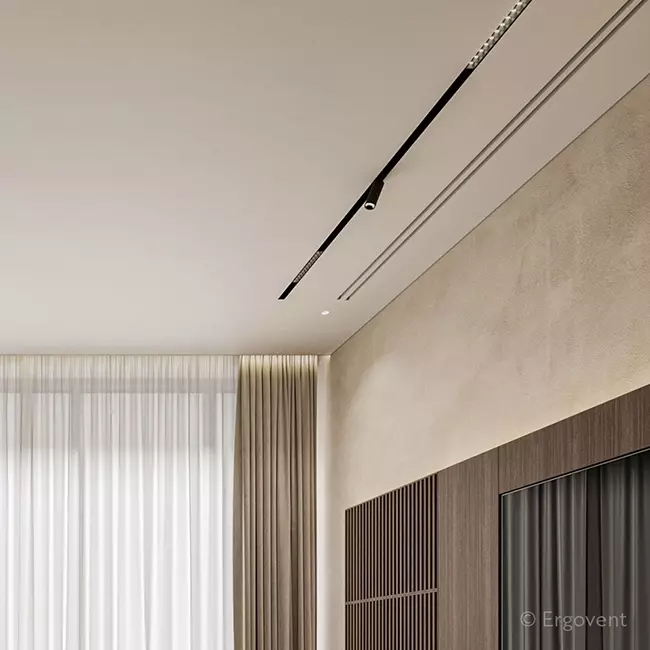

La griglia lineare incassabile senza cornice Ergovent da 1050 mm è stata appositamente progettata per l’installazione in controsoffitti e pareti in cartongesso. La Lineo Pro Puzzle crea delle fessure minimaliste e discrete sulla superficie, rendendola praticamente invisibile e perfettamente integrata nel design degli interni. La griglia è progettata per sistemi di canalizzazione flessibili in plastica con diametro di collegamento di 75 o 90 mm.

Montaggio della griglia

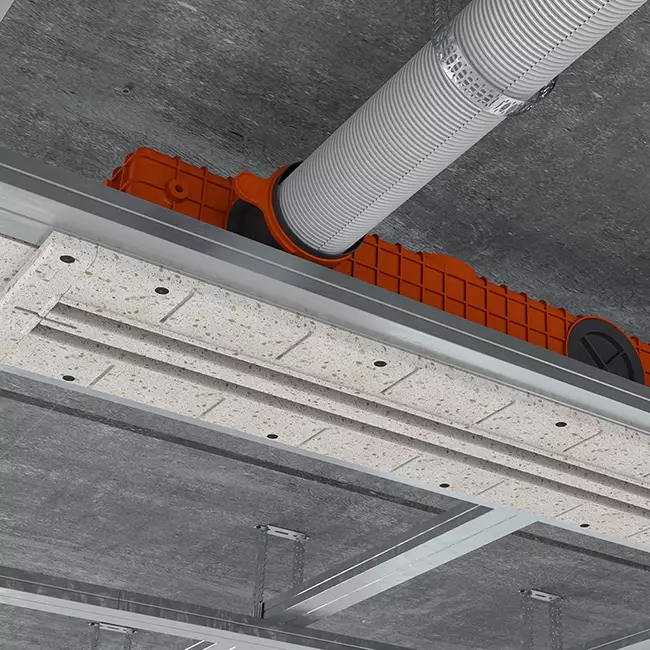

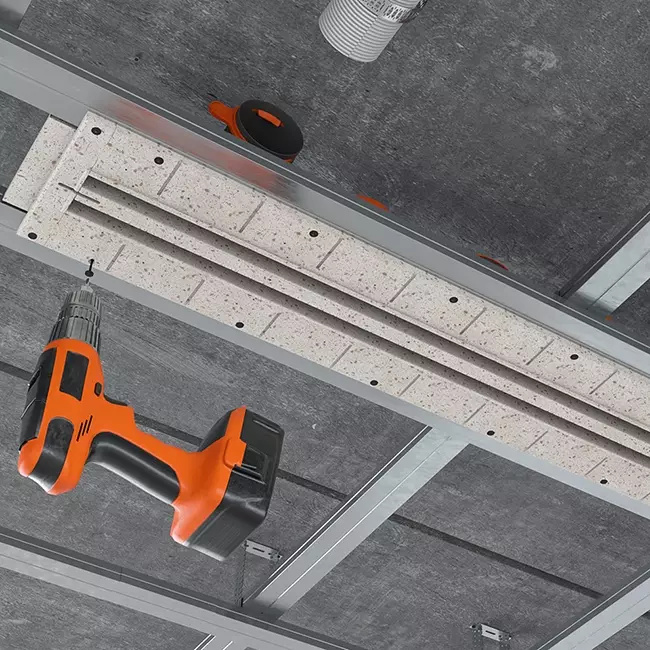

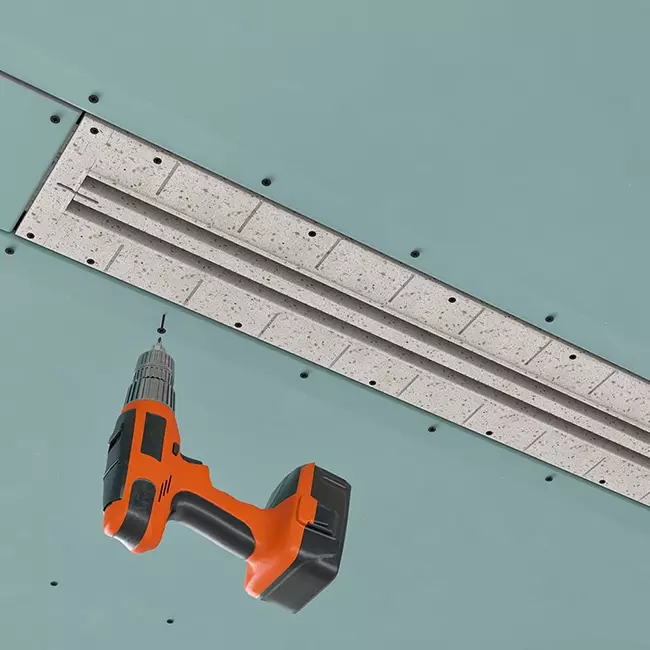

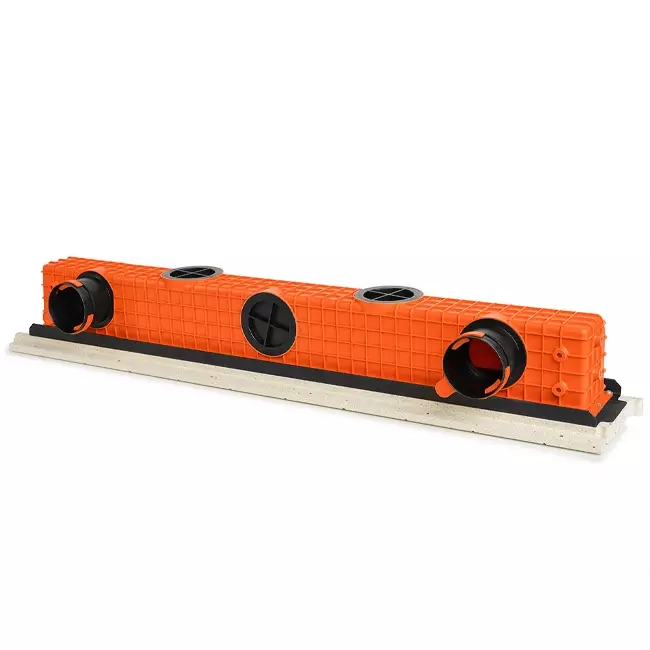

La Lineo Pro Puzzle si monta su profili per cartongesso ed è possibile collegarla ad altre griglie per formare fessure di ventilazione più lunghe e continue. Il sistema a incastro permette di unire i segmenti con facilità, garantendo una giunzione pulita e invisibile. Per una buona adesione è importante pulire dalla polvere la superficie e eventuali giunti. Per evitare crepe nella finitura, si consiglia di applicare un sottile strato di rete in fibra di vetro sulla superficie visibile della griglia. Successivamente può essere applicato un primer sulle zone rasate. Dopo il trattamento superficiale, il fissaggio della griglia e il collegamento al sistema di canalizzazione, l’intera area va rifinita e ridipinta dello stesso colore del soffitto per un aspetto uniforme e senza giunture. La Lineo Pro Puzzle ha una lunghezza fissa di 1050 mm ma può essere allungata collegando più griglie Lineo Pro Puzzle, pezzi di giunzione o angolari. I collegamenti o coperture dei canali sono fissati sul retro con un’inclinazione di 45 gradi.

Standard, profilo o modulare?

• Lineo Pro Single (standard): modello singolo indipendente per un unico collegamento a un canale di ventilazione flessibile, da montare prima del controsoffitto in cartongesso, direttamente sul soffitto in cemento.
• Lineo Pro Profile (profilo): modello singolo indipendente per un unico collegamento a un canale di ventilazione flessibile, che può essere posizionato direttamente sul telaio in cartongesso per un’installazione più rapida.
• Lineo Pro Puzzle (modulare): modello modulare per il collegamento con altre griglie lineari incassabili, pezzi di giunzione o angolari, che può essere posizionato direttamente sul telaio in cartongesso per un’installazione più rapida.

Regolazione

La Lineo Pro Puzzle include di serie una valvola di regolazione aria integrata sul retro. Dopo il montaggio può essere facilmente regolata con una chiave a brugola, permettendo un dosaggio preciso del volume d’aria per ambiente — senza necessità di valvole separate. La valvola è adatta sia per l’immissione che per l’estrazione dell’aria, rendendo la griglia idonea per sistemi di ventilazione meccanica.
