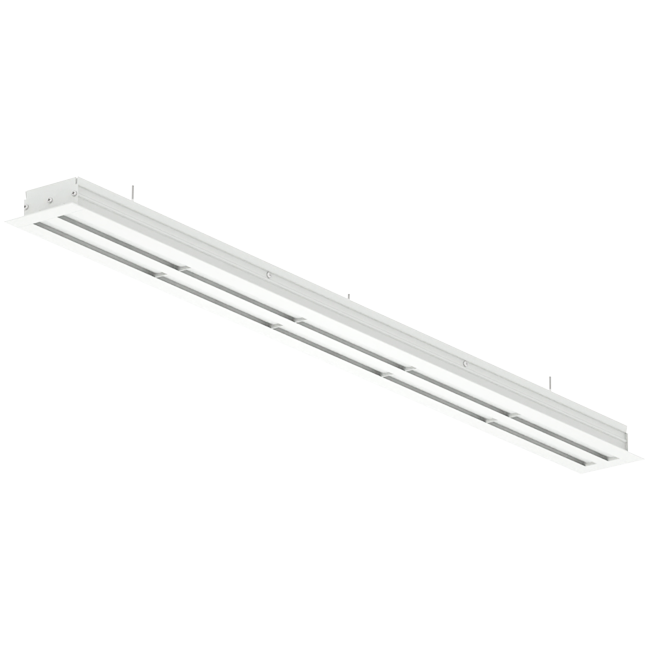

Griglia lineare in alluminio con 1 deflettore regolabile – 2000 mm – RAL 9016 + plenum isolato con serranda di regolazione della portata d’aria

Griglia lineare in alluminio con 1 lamella regolabile – 2000 mm – RAL 9016 + plenum isolato con serranda di regolazione portata aria

La combinazione tra il plenum isolato e la griglia lineare in alluminio con una lamella regolabile costituisce un sistema completo per una distribuzione dell’aria silenziosa e uniforme in ambienti dove si desidera un flusso d’aria confortevole e privo di correnti, come uffici, negozi, ristoranti e hotel. La griglia è realizzata in alluminio estruso; il plenum in acciaio zincato con isolamento fonoassorbente. Entrambi i componenti sono progettati per funzionare in sinergia: il plenum distribuisce l’aria in ingresso in modo uniforme lungo tutta la lunghezza della fessura di 2000 mm, mentre la griglia dirige con precisione il flusso d’aria tramite il profilo deflettore regolabile. Grazie all’effetto Coanda, l’aria si diffonde lungo il soffitto senza creare correnti d’aria, garantendo un clima interno confortevole nella zona occupata.

Vantaggi e caratteristiche

• Set completo, inclusi elementi di fissaggio: Il plenum e la griglia sono progettati per un funzionamento integrato e vengono forniti con la staffa di fissaggio zincata e le viti a brugola necessarie.
• Funzionamento silenzioso grazie all’isolamento fonoassorbente: Il plenum isolato attenua i rumori provenienti dal condotto, minimizzando le emissioni sonore.
• Flusso d’aria regolabile con precisione: La serranda di regolazione portata aria integrata consente una taratura accurata durante la fase di bilanciamento.
• Distribuzione dell’aria senza correnti grazie all’effetto Coanda: La griglia dirige l’aria lungo il soffitto, assicurando una ventilazione confortevole della zona occupata senza getti d’aria diretti.

Installazione e applicazioni

La griglia lineare viene montata dal basso sul plenum tramite una staffa di fissaggio zincata fornita in dotazione. Per il collegamento, il deflettore dell’ingresso d’aria viene ruotato di 90°, quindi la griglia si fissa facilmente dal basso al plenum. Il plenum si collega quindi al canale di ventilazione tramite una connessione circolare. Grazie all’altezza compatta, il sistema è adatto anche a controsoffitti con spazio libero limitato. Dopo l’installazione, i deflettori della griglia sono regolabili manualmente per orientare l’uscita dell’aria in direzione orizzontale o verticale. Il set è applicabile in uffici, negozi, scuole, ristoranti, hotel e altri edifici commerciali.
