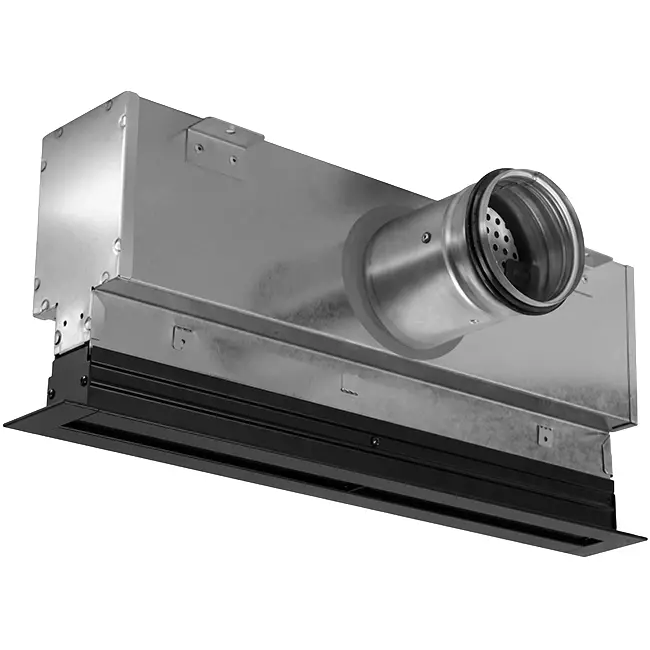

Griglia lineare in alluminio con 3 deflettori regolabili – 1000 mm – RAL 9005 + plenum isolato con serranda di regolazione della portata d’aria

Griglia lineare in alluminio con 3 palette regolabili – 1000 mm – RAL 9005 + plenum isolato con valvola di regolazione del flusso d'aria

La combinazione del plenum isolato e della griglia lineare in alluminio con tre palette regolabili costituisce un sistema completo per un apporto d'aria silenzioso e uniforme in ambienti dove è richiesta una distribuzione dell’aria confortevole e priva di correnti, come ampi uffici, centri commerciali, ristoranti e edifici commerciali. La griglia è realizzata in alluminio estruso con finitura RAL 9005; il plenum in acciaio zincato con isolamento fonoassorbente. Entrambi i componenti sono progettati per funzionare in sinergia come un sistema unico: il plenum distribuisce uniformemente l’aria di mandata lungo tutta la lunghezza della feritoia da 1000 mm, mentre la griglia regola il flusso d’aria attraverso tre profili deflettori regolabili con precisione sull’intera larghezza della feritoia. Il design a tre feritoie garantisce un alto portata con ottimale distribuzione dell’aria e basso livello di rumorosità. Grazie all’effetto Coanda, l’aria si diffonde lungo il soffitto evitando fastidiose correnti d’aria, assicurando un clima interno confortevole nella zona occupata.

Vantaggi e caratteristiche

• Set completo, inclusi elementi di fissaggio: Il plenum e la griglia sono progettati per essere montati insieme e sono forniti con la staffa di fissaggio zincata e le viti esagonali necessarie.
• Funzionamento silenzioso grazie all’isolamento fonoassorbente: Il plenum isolato riduce la trasmissione del rumore proveniente dal condotto, minimizzando il disturbo acustico.
• Regolazione precisa del flusso d’aria: La valvola di regolazione incorporata consente una taratura accurata durante la messa in servizio.
• Distribuzione dell’aria senza correnti grazie all’effetto Coanda: La griglia indirizza l’aria lungo il soffitto in modo che la zona occupata venga ventilata comodamente senza getti d’aria diretti.
• Alta portata con distribuzione uniforme: Tre profili assicurano un flusso d’aria omogeneo su tutta la lunghezza della feritoia, anche con elevate portate volumetriche.

Installazione e applicazioni

La griglia lineare viene montata dal basso sul plenum tramite la staffa di fissaggio zincata inclusa. Per il collegamento, l’uscita dell’aria viene ruotata di 90°, quindi la griglia viene facilmente fissata dal basso sul plenum. Il plenum si collega quindi al condotto di ventilazione tramite una presa rotonda. Grazie all’ingombro ridotto in altezza, il set è adatto anche a controsoffitti con spazio limitato. Dopo il montaggio, le palette della griglia sono regolabili manualmente per orientare il flusso d’aria in modo orizzontale o verticale. Il sistema è indicato per uffici, negozi, scuole, ristoranti, hotel e altri edifici commerciali.
