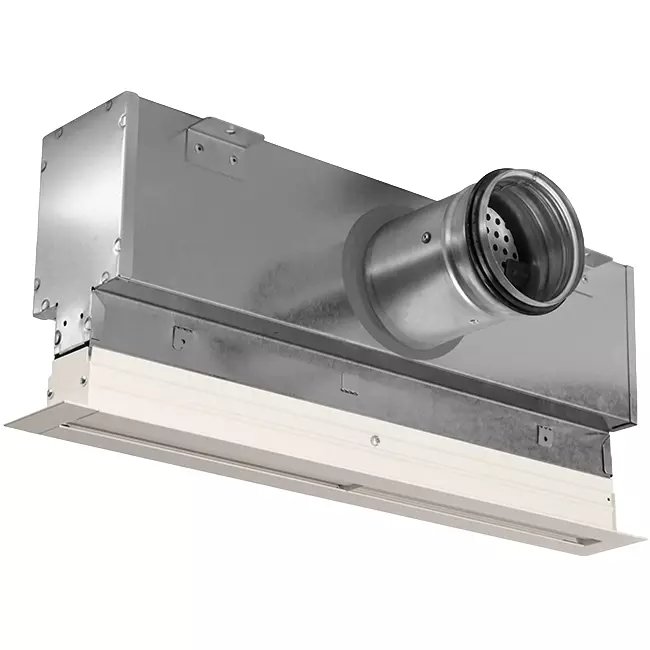

Griglia lineare in alluminio con 4 deflettori regolabili – 500 mm – RAL 9010 + plenum isolato con serranda di regolazione della portata d’aria

Griglia lineare in alluminio con 4 profili regolabili – 500 mm – RAL 9010 + plenum isolato con serranda di regolazione portata aria

La combinazione del plenum isolato e della griglia lineare in alluminio con quattro profili regolabili costituisce un set completo per una distribuzione dell’aria silenziosa e uniforme in ambienti dove è richiesta una climatizzazione confortevole e senza correnti d’aria, come grandi uffici, centri commerciali, auditorium e altri edifici commerciali con elevate esigenze di ventilazione. La griglia lineare è realizzata in alluminio estruso verniciato RAL 9010; il plenum è in acciaio zincato con isolamento fonoassorbente. Entrambi i componenti sono sincronizzati e funzionano come un sistema unico: il plenum distribuisce uniformemente l’aria primaria lungo tutta la fessura di 500 mm, mentre la griglia dirige l’aria tramite quattro profili deflettori regolabili per una distribuzione ottimale nell’ambiente. Con quattro slot, questa griglia lineare offre la massima capacità della serie abbinata alla distribuzione dell’aria priva di correnti, caratteristica del sistema Econox. Grazie all’effetto Coanda, l’aria si diffonde lungo il soffitto senza creare correnti, garantendo un clima interno confortevole nella zona occupata.

Vantaggi e caratteristiche

• Set completo, inclusi gli accessori di montaggio: Plenum e griglia sono progettati per un funzionamento integrato e sono forniti con staffa zincata e viti a brugola necessarie.

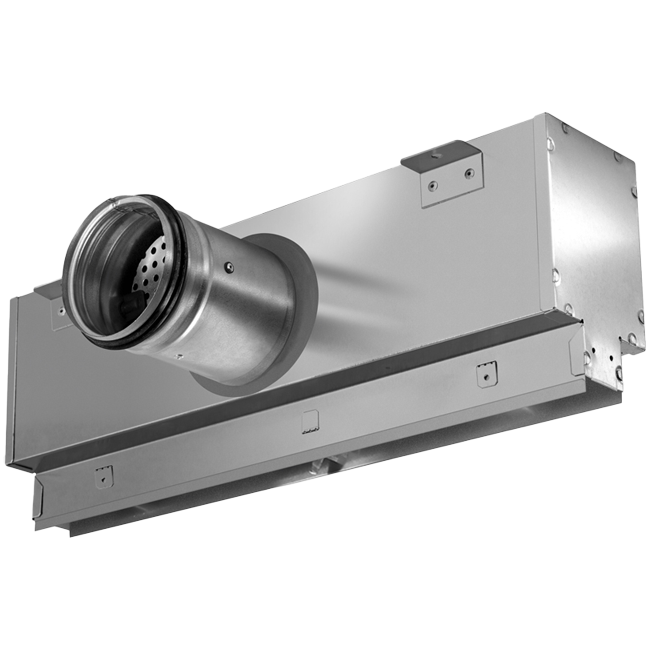

• Funzionamento silenzioso grazie all’isolamento fonoassorbente: Il plenum isolato attenua i rumori provenienti dal canale minimizzando il disturbo acustico.
• Flusso d’aria regolabile con precisione: La serranda di regolazione portata integrata consente una taratura precisa durante la fase di bilanciamento.
• Distribuzione dell’aria priva di correnti tramite effetto Coanda: La griglia dirige l’aria lungo il soffitto, ventilando la zona occupata in modo confortevole senza getti diretti.
• Massima capacità di ventilazione: Con quattro profili, questa griglia lineare è la versione più potente della serie, adatta per ambienti con richieste di ventilazione elevate.

Installazione e applicazioni

La griglia lineare si monta dal basso sul plenum tramite la staffa zincata fornita. Per il collegamento, il deflettore di ingresso aria viene ruotato di 90°, quindi la griglia viene fissata facilmente dal basso sul plenum. Il plenum si collega quindi al canale di ventilazione tramite una connessione rotonda. Grazie all’altezza compatta, il set è idoneo anche per controsoffitti con spazio limitato. Dopo il montaggio, i deflettori della griglia sono regolabili manualmente per ottenere una direzione di uscita dell’aria orizzontale o verticale. Il set è ideale per uffici, negozi, scuole, ristoranti, hotel e altri edifici commerciali.
