Caratteristiche

Giunzione 2x 34C - 45SC
Curva a 90° integrata
Anelli Click-Seal inclusi
Montaggio senza attrezzi

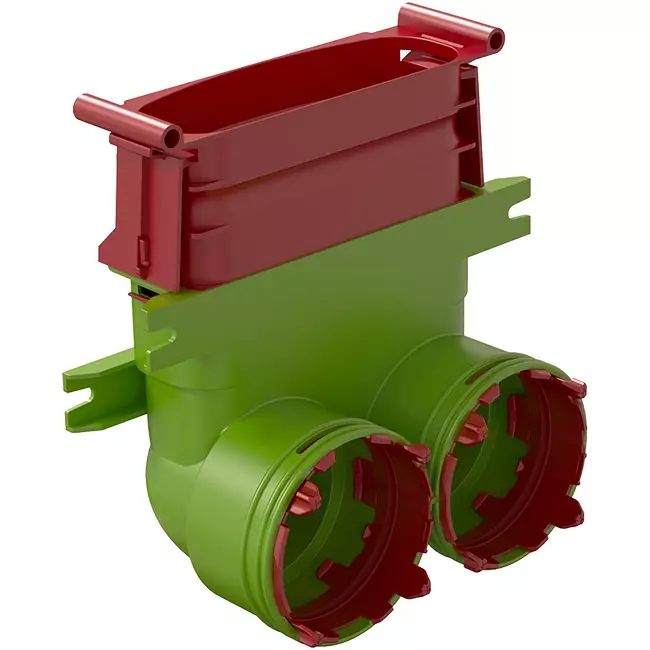

Ubbink Air Excellent 2x 34C - 45SC curva 90° raccordo di raccordo

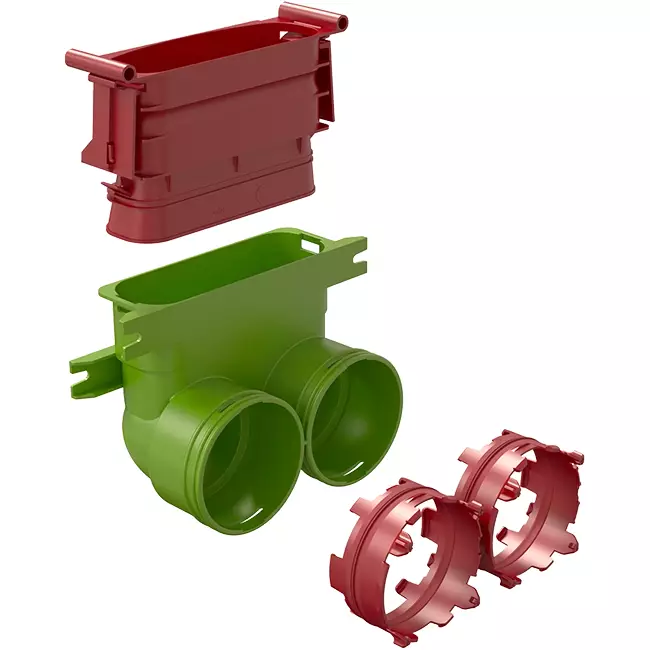

Il raccordo Air Excellent 2x 34C - 45SC a 90° viene utilizzato per collegare un canale 45SC a due canali 34C in una configurazione a 90°. Questa soluzione è ideale quando si desidera creare due derivazioni più piccole da un condotto principale di dimensioni maggiori, con una variazione di direzione fissa. Grazie agli anelli Click-Seal 34C e all’anello di tenuta 45SC inclusi, si ottiene un collegamento rapido, ermetico e senza necessità di utensili.

Vantaggi e caratteristiche

Transizione da 45SC a 2x 34C: Consente una separazione compatta e ordinata di un canale in due derivazioni.
Curva integrata a 90°: L’angolo fisso assicura una variazione di direzione controllata nel percorso del condotto.
Collegamento ermetico: Gli anelli di tenuta forniti limitano le perdite d’aria e garantiscono prestazioni di sistema stabili.
Montaggio rapido senza utensili: Il principio Click-Seal accelera l’installazione riducendo il rischio di errori di montaggio.

Prestazioni sul campo

Un raccordo ben progettato evita turbolenze inutili e carichi aggiuntivi sulla ventola. Con un valore zeta di 1,96 per immissione ed estrazione aria, la perdita di pressione rimane prevedibile all’interno del progetto del sistema di ventilazione, mantenendo il controllo sul flusso d’aria in entrambe le derivazioni.

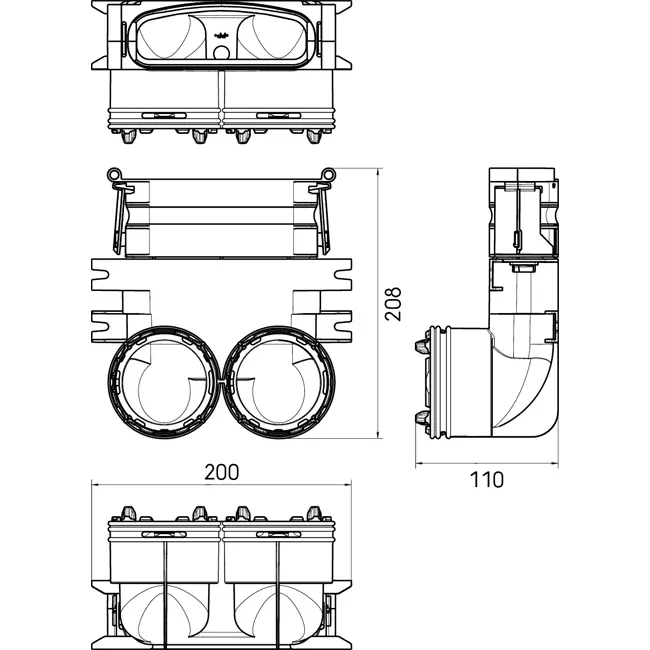

Il raccordo è idoneo per temperature da -20 °C a 60 °C e risponde alla classe di reazione al fuoco Euroclasse E. Con dimensioni di 208 mm di lunghezza, 200 mm di larghezza e 110 mm di altezza, si integra facilmente a pavimento, parete o soffitto. Il peso di circa 0,23 kg garantisce un montaggio stabile e solido.

Installazione e manutenzione

Il raccordo si installa direttamente tra il canale 45SC e i due canali 34C, agganciando la connessione con gli anelli integrati. Poiché non è necessario utilizzare sigillanti o nastro, l’intervento risulta più rapido e uniforme in cantiere. La tenuta meccanica è duratura e richiede poca manutenzione durante l’intera vita utile del sistema di ventilazione.

Con questo set a 90° si realizza una derivazione compatta, ermetica e tecnicamente affidabile all’interno del sistema di canalizzazioni Air Excellent.
