Ubbink Air Excellent 23C gomito 90° connettore

Ubbink Air Excellent 23C curva 90° giunto

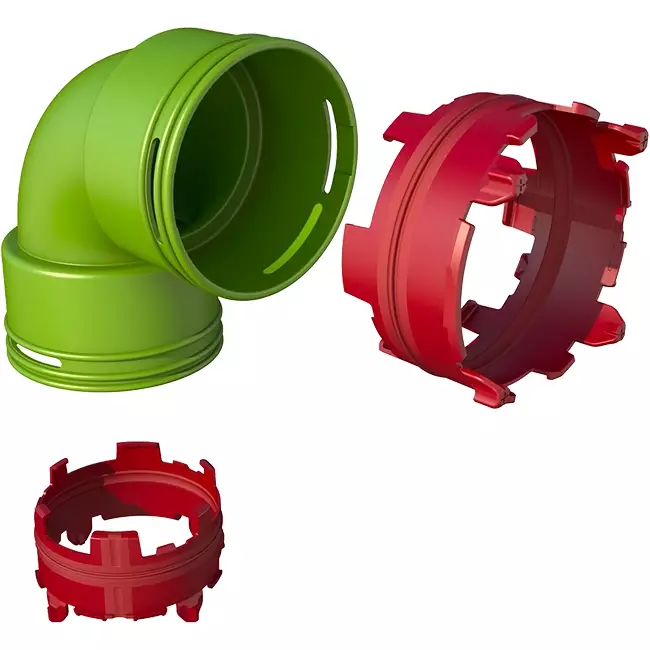

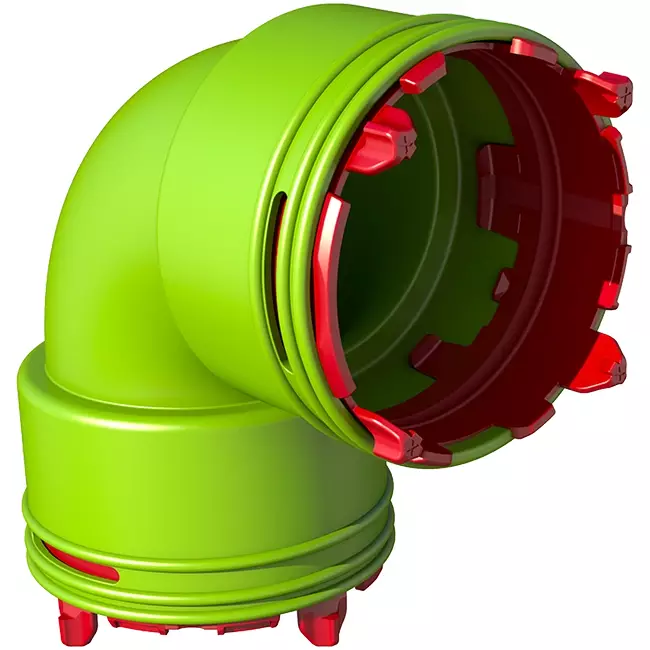

Il giunto curva 90° Ubbink Air Excellent 23C viene utilizzato per collegare perpendicolarmente due condotti 23C all’interno del sistema di distribuzione aria Air Excellent. Con questa curva ottieni un cambiamento di direzione controllato di 90 gradi senza compromettere la tenuta all’aria o le prestazioni del sistema. Il set include due guarnizioni 23C Click-Seal, per garantire una connessione sicura e senza attrezzi fin da subito.

Vantaggi e caratteristiche

• Connessione ermetica: Le guarnizioni Click-Seal assicurano una sigillatura affidabile, prevenendo perdite di aria indesiderate lungo il percorso del condotto.
• Ottimizzazione del flusso d’aria: Con un valore zeta di 1,15 la perdita di pressione rimane contenuta, anche a portate d’aria elevate.
• Montaggio rapido senza attrezzi: Il sistema a scatto consente un’installazione efficiente direttamente in cantiere.
• Antistatico e antimicrobico: Il materiale favorisce un sistema di ventilazione igienico e riduce l’adesione della polvere.
• Certificazione TÜV SÜD: Testato per qualità e sicurezza nelle applicazioni di ventilazione.

Prestazioni e utilizzo pratico

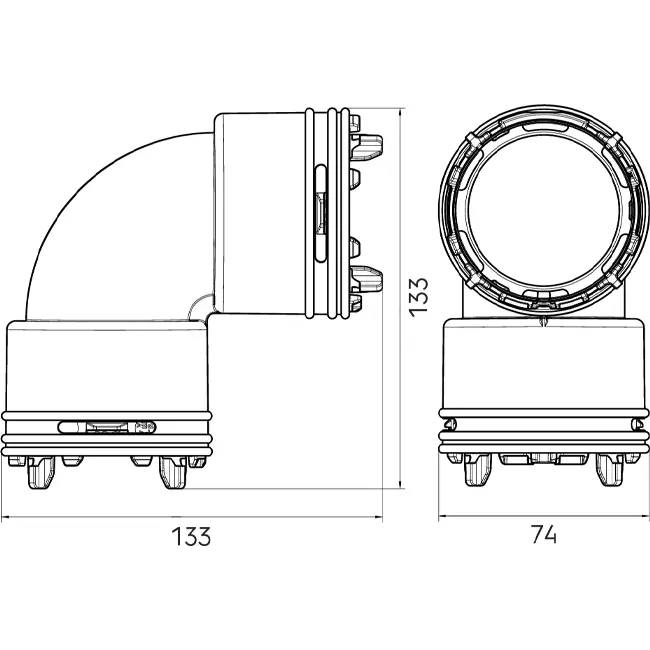

La curva ha un diametro esterno di 63 mm ed è progettata per mantenere un flusso d’aria stabile sia in mandata che in ripresa. Il valore zeta di 1,15 garantisce una perdita di pressione prevedibile all’interno del sistema. Ad esempio, con una portata d’aria di 30 m³/h, la perdita di pressione è circa 2,4 Pa per una singola connessione. Ciò consente di dimensionare con precisione l’intera rete di condotti e mantenere efficiente l’unità di ventilazione. La resistenza alle temperature da -20 °C a +60 °C rende la curva adatta per installazioni in pavimenti, pareti e ambienti non riscaldati. Con misure di 133 x 133 x 74 mm, l’ingombro è compatto e facilmente pianificabile.

Installazione e applicazioni

Il set curva 90° 23C viene utilizzato in situazioni in cui il condotto deve essere posato vicino a elementi strutturali o in spazi ristretti. Grazie al peso ridotto di circa 0,08 kg, il lavoro è comodo anche sopra i soffitti o in canali tecnici. La classificazione di resistenza al fuoco Euroclasse E è conforme ai requisiti tipici dei progetti residenziali. La connessione a innesto stabile nel sistema 23C garantisce un montaggio solido e a bassa manutenzione per tutta la durata dell’impianto.

Con questa curva a 90 gradi orienti il flusso d’aria in modo controllato attraverso il sistema di ventilazione, combinando facilità di montaggio con prestazioni affidabili e prevedibili.
