Ubbink Air Excellent 34C - 34C pezzo passante

Ubbink Air Excellent 34C - 34C passaggio a traverso

Il passaggio Air Excellent 34C - 34C viene utilizzato per collegare due condotti 34C in situazioni in cui l'altezza di installazione disponibile è limitata. Grazie al profilo basso di soli 50 mm, è possibile instradare il condotto intorno a ostacoli senza aumentare inutilmente l'ingombro totale. Il set include un adattatore, due guarnizioni 34C e due anelli di bloccaggio 34C per una connessione sicura e a tenuta d'aria.

Vantaggi e caratteristiche

• Altezza minima di installazione
  Con un profilo compatto di 50 mm, il passaggio si adatta facilmente a pavimenti e soffitti con spazio limitato.
• Connessione a tenuta d'aria classe ATC1
  La connessione soddisfa la classe di tenuta all’aria ATC1 secondo la norma EN14239, garantendo prestazioni di sistema affidabili.
• Perdita di carico contenuta
  Con un valore zeta di circa 1,97, la resistenza aggiuntiva nel tratto del condotto rimane prevedibile e gestibile.
• Antistatico e antimicrobico
  Il design contribuisce a una distribuzione dell’aria igienica e riduce l’adesione di polvere.

Performance in applicazione

Un passaggio compatto del condotto evita piegature o soluzioni improvvisate nell'impianto di canalizzazione. A una portata d’aria di 30 m³/h la perdita di carico è di circa 8,3 Pa, mentre a 50 m³/h è di circa 23,0 Pa. Ciò consente di mantenere sotto controllo la resistenza nel progetto di ventilazione complessivo e di dimensionare il sistema con precisione.

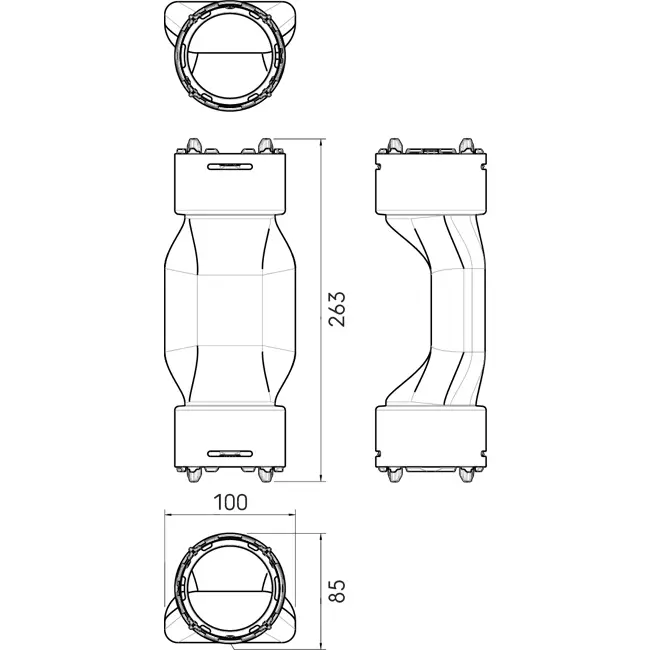

Il passaggio ha una lunghezza di 240 mm, una larghezza di 100 mm e un'altezza di 85 mm. Con un peso di circa 0,272 kg, è possibile montare l’elemento in modo stabile e controllato nelle strutture di pavimento o soffitto.

Installazione e manutenzione

Il passaggio si installa direttamente tra due condotti 34C e si fissa tramite gli anelli forniti. Non è necessario utilizzare nastro adesivo o sigillante, velocizzando e rendendo più uniforme il lavoro in cantiere. La tenuta meccanica è durevole e richiede poca manutenzione per tutta la durata del sistema di ventilazione.

Con questo passaggio 34C realizzi una connessione del condotto salvaspazio e a tenuta d’aria, ideale per installazioni compatte con prestazioni di sistema controllate.
