Caratteristiche

Curva compatta a 90°
Bassa perdita di pressione
Anelli Click-Seal inclusi
Montaggio senza attrezzi

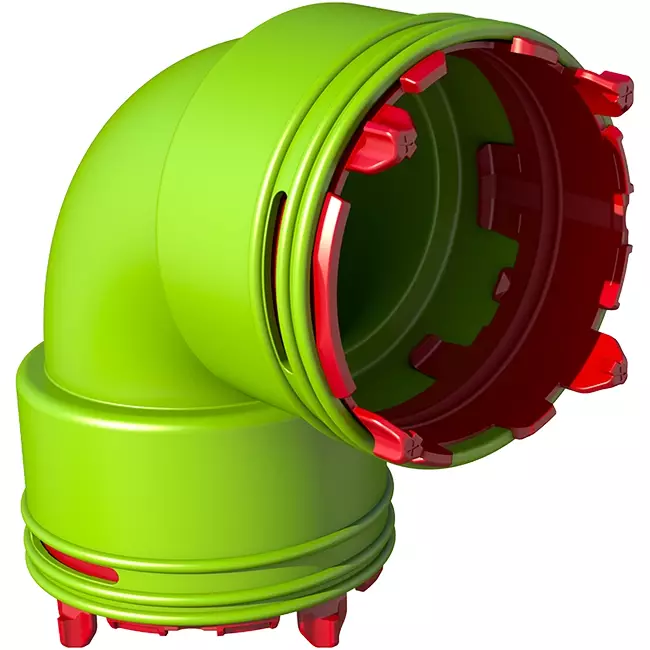

Ubbink Air Excellent 34C curva a 90° raccordo

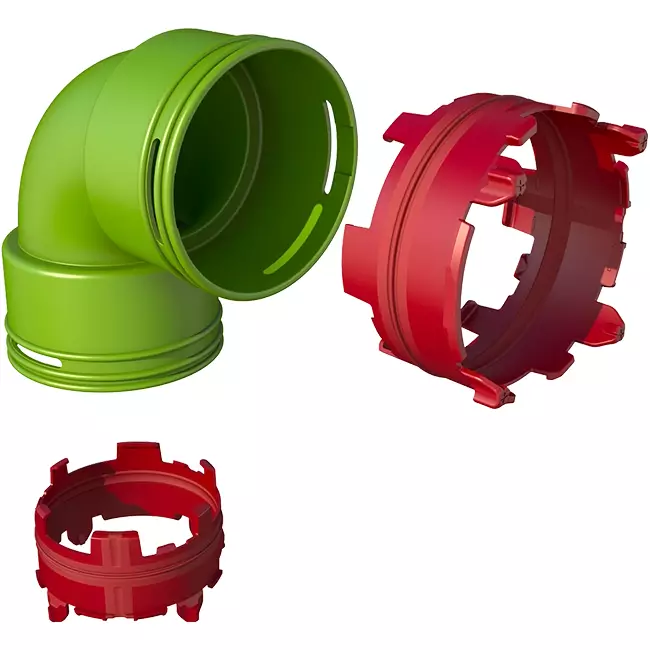

Il raccordo curva a 90° Ubbink Air Excellent 34C è utilizzato per collegare perpendicolarmente due condotti 34C all'interno del sistema di distribuzione dell’aria Air Excellent. Questa curva consente una deviazione controllata di 90 gradi senza compromettere la tenuta all’aria o le prestazioni del sistema. Il set viene fornito con due guarnizioni Click-Seal 34C, garantendo una connessione sicura e senza utensili fin da subito.

Vantaggi e caratteristiche

Collegamento ermetico a 90°: Mantiene le prestazioni aerodinamiche calcolate lungo il percorso del condotto.
Zeta 1 per immissione ed estrazione: Perdita di pressione controllata con resistenza di sistema prevedibile.
Montaggio senza utensili: Installazione rapida grazie al sistema a scatto e alle guarnizioni integrate.
Antistatico e antimicrobico: Supporta un sistema di ventilazione igienico con minore adesione della polvere.
Certificato TÜV SÜD: Testato per qualità e sicurezza nelle applicazioni di ventilazione.

Prestazioni e utilizzo pratico

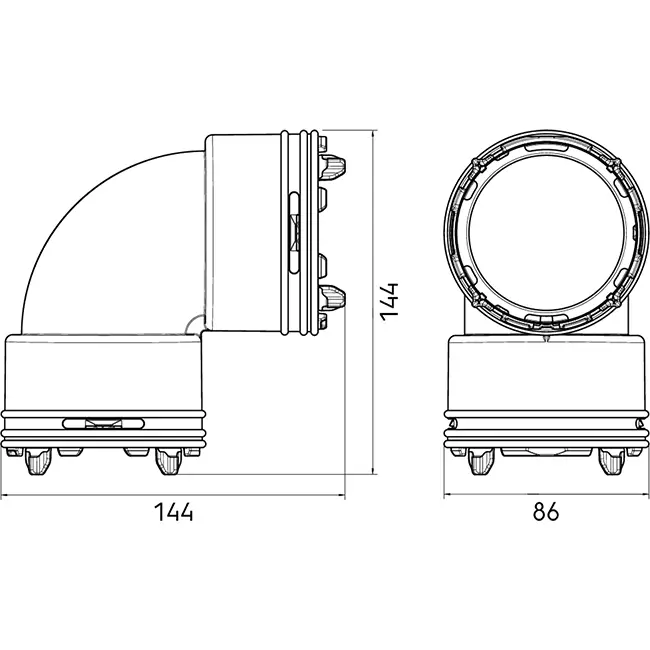

La curva 34C a 90° ha un diametro esterno di 75 mm ed è progettata per un flusso d’aria stabile sia in immissione che in estrazione. Con un valore zeta pari a 1, la curva introduce una resistenza gestibile nel sistema. Ad esempio, con una portata d’aria di 30 m³/h, la perdita di pressione è circa 4,2 Pa per una singola connessione. Questo permette una precisa progettazione del percorso del condotto, mantenendo l’unità di ventilazione all’interno della capacità calcolata. La curva è resistente a temperature da -20 °C a +60 °C e conforme alla Euroclasse di reazione al fuoco E. Con dimensioni di 144 x 144 x 86 mm, l’installazione rimane compatta ed ordinata.

Installazione e applicazioni

La curva 34C a 90° si utilizza quando il condotto deve essere posato lungo elementi strutturali o quando lo spazio disponibile richiede una variazione di direzione. Grazie al peso ridotto di circa 0,092 kg, l’installazione risulta agevole anche sopra i soffitti o nelle cassette tecniche. L’accoppiamento stabile all’interno del sistema 34C garantisce una connessione durevole e a bassa manutenzione per tutta la vita dell’impianto.

Con questa curva 34C a 90°, si può guidare il flusso d’aria in modo controllato attraverso il sistema di ventilazione, combinando facilità di montaggio con prestazioni affidabili e prevedibili.
