Ubbink Air Excellent 48C - 55SC riduzione della curva a 90° - verticale

Ubbink Air Excellent 48C - 55SC curva a 90° raccordo di riduzione - verticale

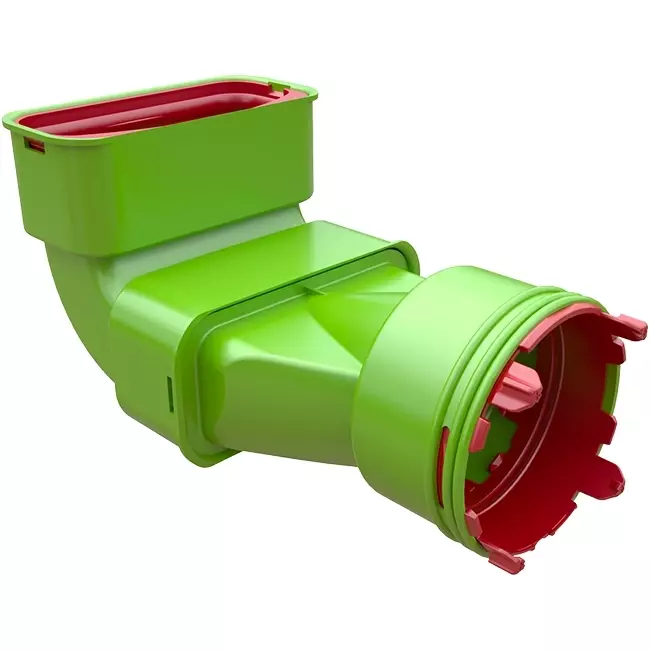

La curva a 90° di riduzione Ubbink Air Excellent 48C - 55SC verticale viene utilizzata per collegare senza soluzione di continuità un condotto 48C a un condotto 55SC quando è necessario effettuare una curva di 90° in direzione verticale. Questo raccordo è ideale per superare dislivelli all’interno di un percorso di ventilazione compatto, ad esempio in canali, pareti o locali tecnici. Grazie alle guarnizioni integrate, consente una connessione rapida, ermetica e meccanicamente stabile senza bisogno di ulteriori sigillanti.

Vantaggi e caratteristiche

• Transizione perfetta tra 48C e 55SC: consente di collegare direttamente due tipi di condotti diversi mantenendo un flusso corretto all’interno del sistema.
• Curva verticale a 90° in un’unica soluzione: crea facilmente una variazione di direzione compatta senza dover combinare raccordi supplementari.

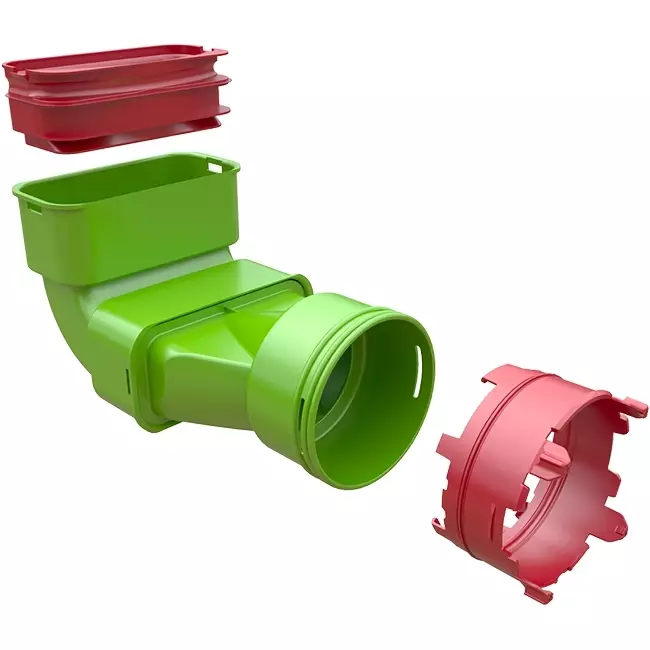

• Connessione ermetica con bassa resistenza: gli anelli Click-Seal Ring e Seal Ring forniti assicurano perdite d’aria minime e ridotte perdite di pressione, contribuendo a ridurre il consumo energetico del ventilatore.
• Installazione senza utensili: il sistema a scatto velocizza il montaggio e riduce il rischio di errori in cantiere.

Prestazioni e applicazioni pratiche

Una curva ben progettata determina in gran parte la perdita di pressione complessiva di un sistema di ventilazione. Grazie al collegamento ermetico e al design accurato, il flusso d’aria rimane stabile e prevedibile. Ciò si traduce in un funzionamento più silenzioso dell’impianto e un flusso costante d’aria in ogni ambiente.

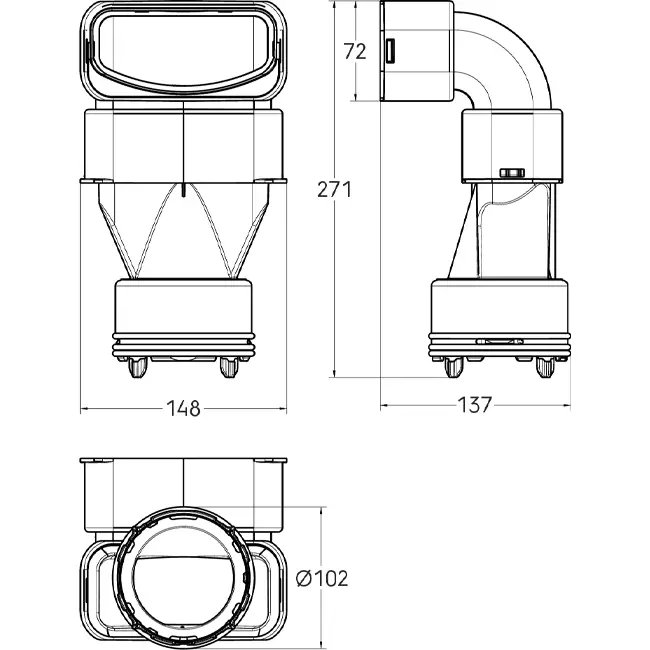

Questo raccordo è idoneo per temperature da -20 °C a 60 °C e soddisfa la classe di reazione al fuoco Euroclasse E. Con una lunghezza di 271 mm, una larghezza di 148 mm e un’altezza di 137 mm, si integra perfettamente in installazioni verticali dove le dimensioni e lo spazio disponibile sono determinanti. Il peso contenuto di circa 0,146 kg garantisce una manipolazione agevole durante il montaggio.

Installazione e manutenzione

Il raccordo si posiziona direttamente tra i condotti 48C e 55SC e si fissa con gli anelli di tenuta forniti. Poiché non è necessario utilizzare sigillanti o nastro, l’installazione risulta più rapida e pulita. La tenuta meccanica fissa rimane affidabile nel tempo, senza rischio di indurimento o distacco dei materiali sigillanti.

Con questa curva realizzi un cambiamento di direzione compatto, ermetico e tecnicamente valido nel tuo sistema di ventilazione, unendo facilità di installazione e prestazioni elevate del sistema.
