Ubbink Air Excellent 48C - 48C passante

Il passante Air Excellent 48C - 48C viene utilizzato per far incrociare due condotti semi-rigidi 48C con un’ingombro in altezza minimo. Questo componente si applica quando i condotti devono incrociarsi in pavimenti, soffitti o locali tecnici dove ogni millimetro è prezioso. Grazie alla struttura compatta, è possibile creare un incrocio senza aumentare inutilmente l’altezza complessiva dell’impianto.

Vantaggi e caratteristiche

• Incrocio compatto di due condotti 48C: Con un ingombro ridotto in altezza, si realizza facilmente un passaggio dove i condotti devono incrociarsi.

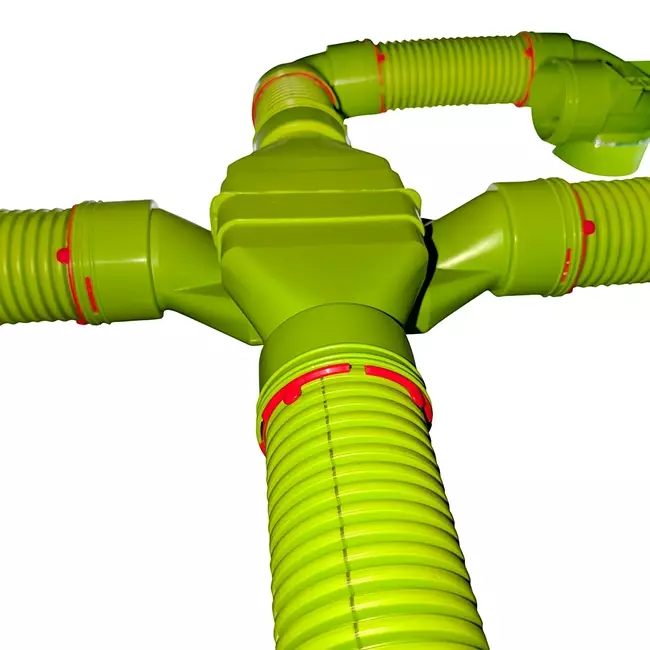

• Impilamento senza aumento dell’altezza: Posizionando un secondo passante sopra il primo, i condotti si incrociano senza incrementare l’altezza totale dell’installazione.
• Collegamento ermetico: I anelli 48C Click-Seal inclusi garantiscono una connessione affidabile e a tenuta d’aria.
• Realizzato con proprietà antistatiche e antimicrobiche: Il design favorisce una distribuzione dell’aria igienica e riduce l’adesione della polvere all’interno del condotto.

Prestazioni in pratica

Un incrocio di condotti controllato previene pieghe e resistenze indesiderate nel percorso dell’impianto. Con un valore zeta di 1,97 sia per mandata che per ripresa aria, la perdita di pressione rimane prevedibile all’interno del progetto del sistema di ventilazione. Ciò aiuta a mantenere la portata d’aria prevista per ambiente senza richiedere potenze aggiuntive al ventilatore.

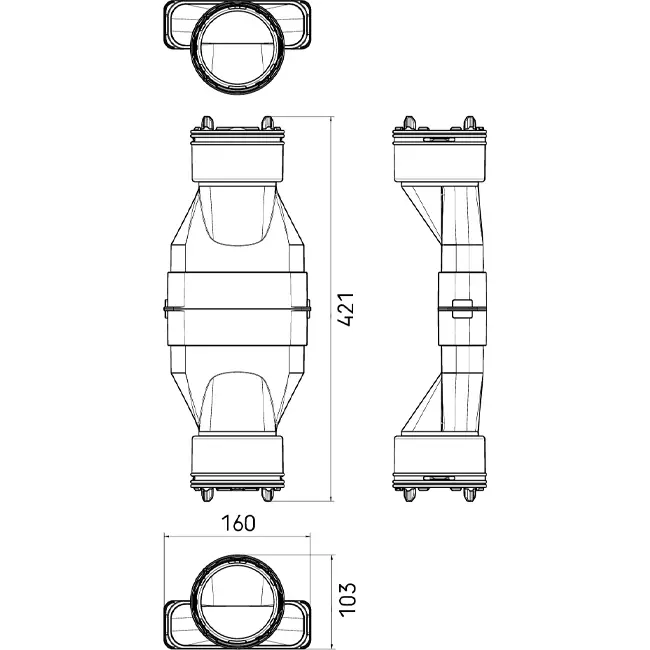

Il passante è idoneo a temperature da -20 °C a 60 °C e rispetta la classe di reazione al fuoco Euroclasse E. Con una lunghezza di 421 mm, larghezza di 160 mm e altezza di 103 mm, il componente si integra efficacemente in pavimenti o soffitti. Il peso di circa 0,285 kg garantisce un montaggio stabile e robusto.

Installazione e manutenzione

Il passante si monta direttamente tra i condotti 48C e la connessione si fissa tramite gli anelli Click-Seal integrati. Non essendo necessari sigillanti o nastro adesivo, l’installazione risulta più veloce e uniforme in cantiere. La tenuta meccanica resta durevole e a bassa manutenzione per tutta la vita utile del sistema di ventilazione.

Con questo passante puoi realizzare un incrocio compatto e tecnicamente performante dei condotti, senza compromettere la tenuta all’aria o l’efficienza del sistema.
