Ubbink Air Excellent 48C connettore per box di distribuzione aria DBOX 200/800

Ubbink Air Excellent 48C raccordo per DBOX cassetta di distribuzione aria 200/800

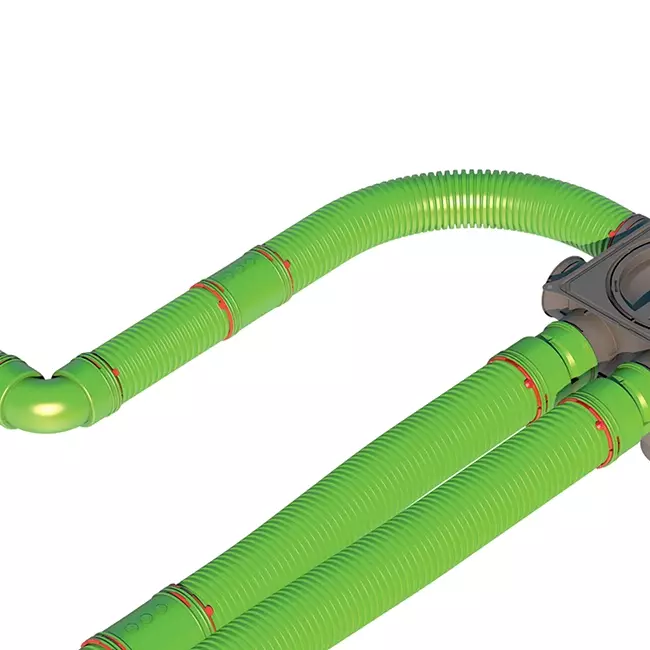

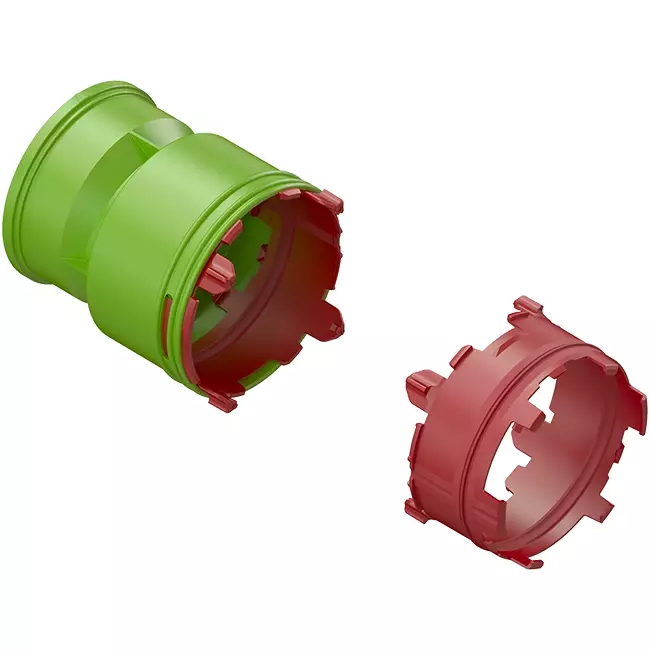

Il raccordo Air Excellent DBOX 48C viene utilizzato per collegare senza soluzione di continuità un condotto 48C a una cassetta di distribuzione aria Ubbink serie 200/800. Questo set è ideale in situazioni in cui si desidera realizzare un collegamento compatto, a tenuta d’aria e tecnicamente corretto tra la cassetta di distribuzione e il percorso del condotto. Grazie ai due anelli 48C Click-Seal inclusi, l’installazione è rapida e non richiede ulteriori sigillanti.

Vantaggi e caratteristiche

• Collegamento senza fughe al DBOX: crea un’unica connessione integrata tra cassetta di distribuzione e condotto, senza giunzioni separate o improvvisate.
• A tenuta d’aria con bassa perdita di carico: Con valori zeta di 0,7 per l’aria di mandata e 0,9 per quella di ritorno, la resistenza aggiuntiva è contenuta, mantenendo il controllo sulla portata progettuale.
• Montaggio senza attrezzi: Il sistema Click-Seal accelera l’installazione e riduce il rischio di errori di montaggio.
• Antistatico e antimicrobico: La versione supporta una distribuzione dell’aria igienica e limita l’accumulo di polvere all’interno del sistema.

Prestazioni in pratica

Un collegamento ottimale tra DBOX e condotto influisce significativamente sulla perdita di carico complessiva del sistema. A un portata d’aria di 50 m³/h, la perdita di carico è di circa 4,1 Pa per la mandata e 5,2 Pa per il ritorno con una singola connessione. Con due connessioni, la perdita di carico per condotto rimane notevolmente inferiore, offrendo maggiore flessibilità nella progettazione dell’impianto di ventilazione.

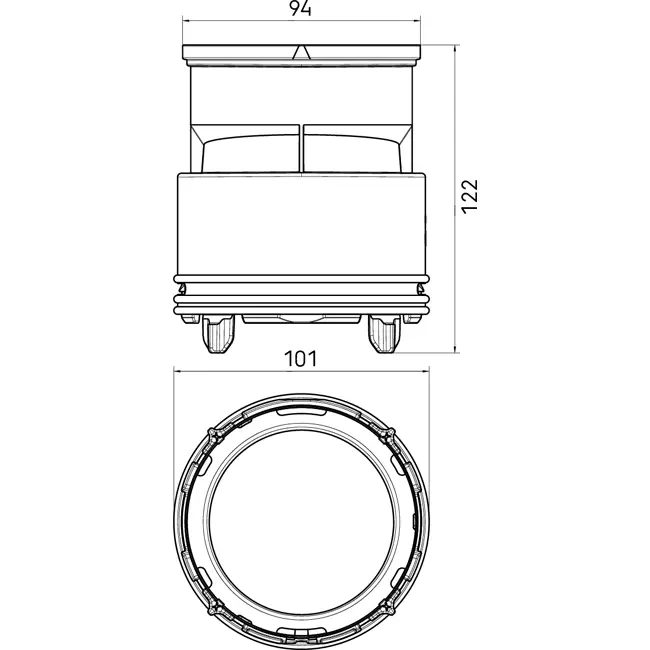

Il set di collegamento è adatto a temperature da -20 °C a 60 °C e soddisfa la Euroclasse E di resistenza al fuoco. Le dimensioni compatte di 122 mm di lunghezza e 101 mm di larghezza permettono un facile inserimento in locali tecnici o controsoffitti. Il peso ridotto, circa 0,096 kg, garantisce un montaggio agevole e stabile.

Installazione e manutenzione

Il set di collegamento si posiziona direttamente tra il DBOX e il condotto 48C e si fissa con un semplice clic. Non essendo necessari sigillanti o nastri, si lavora più velocemente e con maggiore coerenza in cantiere. La tenuta meccanica fissa è durevole e richiede poca manutenzione per tutta la vita utile dell’impianto di ventilazione.

Con questo set di collegamento si ottiene un giunto compatto, a tenuta d’aria e tecnicamente affidabile tra la cassetta di distribuzione e il condotto, garantendo facilità di installazione e prestazioni di sistema controllate.
