Ubbink Air Excellent 48C gomito 90° pezzo di raccordo

Ubbink Air Excellent 48C curva da 90° con raccordo

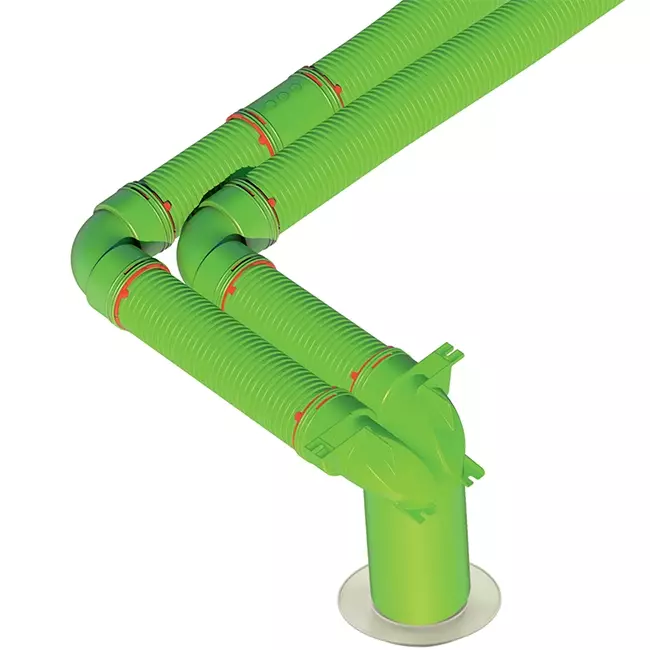

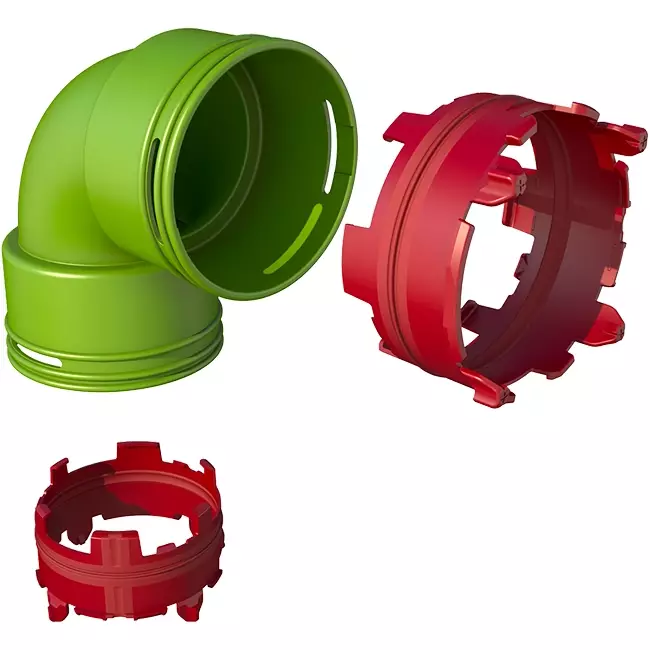

Il raccordo curva da 90° Air Excellent 48C viene utilizzato per collegare due condotti 48C ad angolo retto. Questo raccordo è ideale quando il percorso del condotto deve cambiare direzione all’interno di pavimenti, pareti o soffitti senza compromettere la tenuta all’aria o le prestazioni del sistema. Grazie agli anelli Click-Seal 48C inclusi, l’installazione è rapida e senza attrezzi.

Vantaggi e caratteristiche

• Cambio di direzione a 90° senza giunzioni: Consente di creare una curva stabile e fissa nel percorso del condotto con un unico componente integrato.
• Connessione ermetica: Gli anelli Click-Seal garantiscono una tenuta affidabile, riducendo al minimo le perdite d’aria.
• Perdita di pressione ridotta: Con un valore zeta di 0,9 sia per l’aria in mandata che in estrazione, la resistenza aggiuntiva nel sistema rimane controllata.
• Antistatico e antimicrobico: La struttura favorisce una distribuzione dell’aria igienica limitando l’adesione di polvere.

Prestazioni sul campo

Una curva ben progettata evita turbolenze inutili e sovraccarichi alla ventola. A una portata d’aria di 50 m³/h la perdita di pressione è di circa 5,2 Pa con un solo collegamento. Quando utilizzata con due collegamenti, la perdita di pressione per condotto è significativamente inferiore, offrendo maggiore flessibilità nel design dell’impianto di ventilazione.

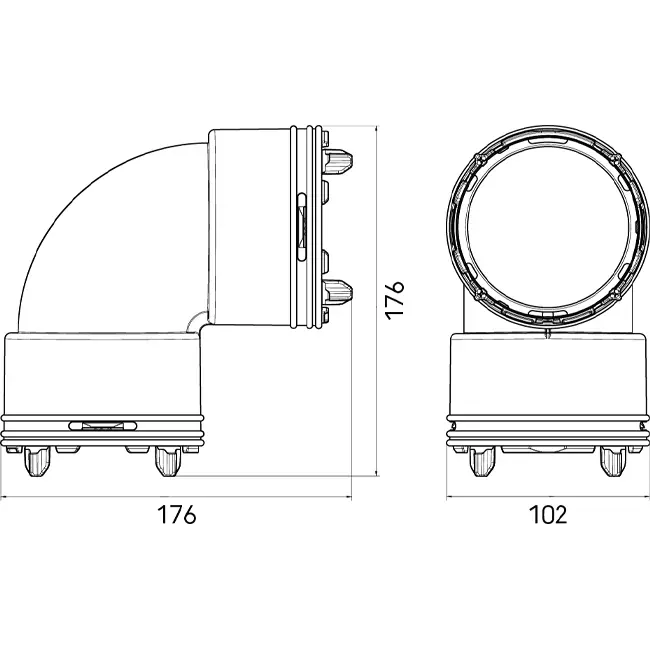

La curva è adatta per temperature da -20 °C a 60 °C e rispetta la classificazione EUROCLASSE E per la reazione al fuoco. Con dimensioni di 176 x 176 mm e un’altezza di 102 mm, si integra facilmente in spazi di installazione compatti. Il peso di circa 0,135 kg garantisce un montaggio stabile e agevole.

Installazione e manutenzione

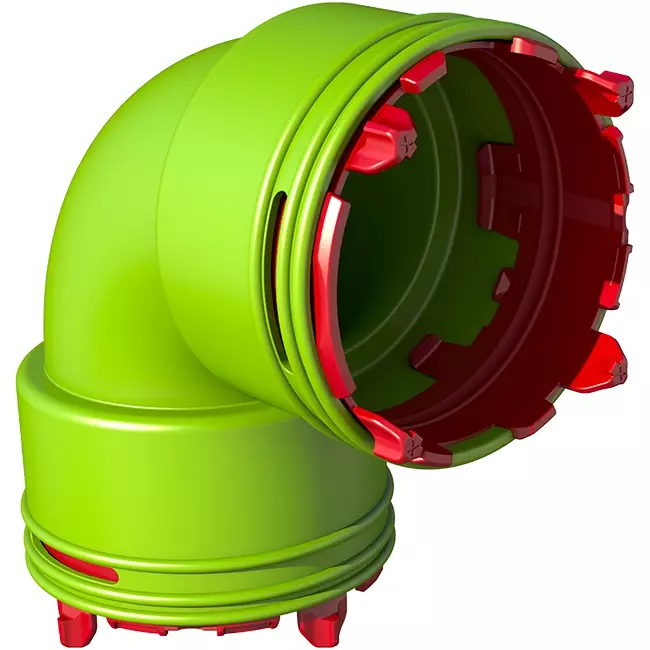

La curva va inserita direttamente tra due condotti 48C e il collegamento si blocca con un semplice clic. Non essendo necessari sigillanti o nastri, l’installazione è più veloce e uniforme in cantiere. La tenuta meccanica è durevole e richiede poca manutenzione per tutta la vita utile dell’impianto di ventilazione.

Con questa curva a 90° puoi realizzare un cambio di direzione compatto, ermetico e tecnicamente affidabile all’interno del sistema di condotti Air Excellent.
