Ubbink Air Excellent Connettore 23C per cassetta di distribuzione aria DBOX 125/500

Ubbink Air Excellent 23C giunto per DBOX scatola di distribuzione aria 125/500

Il giunto Air Excellent DBOX 23C viene utilizzato per collegare un condotto 23C a una scatola di distribuzione aria Ubbink serie 125/500. Con questo set realizzi una transizione diretta e a tenuta d’aria tra il punto di collegamento circolare Ø125 interno e il canale piatto 23C. Il set è fornito con due anelli Click-Seal 23C, che consentono un collegamento rapido e affidabile senza strumenti.

Vantaggi e caratteristiche

• Collegamento a tenuta d’aria tra DBOX e 23C: Garantisce un sistema chiuso senza perdite d’aria indesiderate.
• Perdita di carico ottimizzata: Zeta 1,9 per mandata e 0,8 per ripresa, calibrata per una distribuzione dell’aria efficiente.
• Montaggio senza attrezzi: Installazione rapida grazie al sistema a scatto e agli anelli Click-Seal integrati.
• Antistatico e antimicrobico: Supporta un sistema di ventilazione igienico.
• Certificazione TÜV SÜD: Testato per qualità e sicurezza nelle applicazioni di ventilazione.

Prestazioni e utilizzo pratico

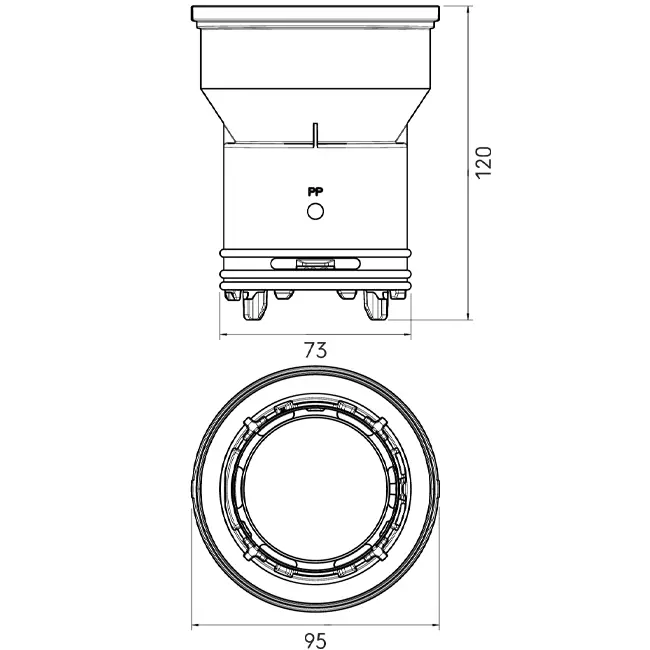

Il set è progettato per garantire un flusso d’aria stabile sia in mandata che in ripresa. I diversi valori zeta per mandata e ripresa offrono un’indicazione della perdita di carico prevista all’interno del sistema. Con una portata d’aria di 30 m³/h la perdita di carico per una singola connessione è di circa 14,5 Pa in mandata e 7,3 Pa in ripresa. Ciò consente una dimensionatura precisa del percorso del condotto e dell’unità di ventilazione. Il giunto è resistente a temperature da -20 °C a +60 °C e conforme alla classe di reazione al fuoco Euroclasse E. Con dimensioni compatte di 109 x 95 x 95 mm, l’installazione rimane ordinata anche in spazi ridotti.

Installazione e applicazioni

Il set è ideale quando si desidera collegare una scatola di distribuzione a un condotto 23C verso valvole o altre diramazioni. Grazie al peso ridotto di circa 0,075 kg, è comodo da installare sopra i soffitti o in cavedi tecnici. Il montaggio preciso all’interno del sistema Air Excellent garantisce una connessione stabile e a bassa manutenzione per tutta la durata dell’impianto.

Con questo set realizzi una transizione tecnicamente corretta tra DBOX e sistema canalizzato, unendo facilità di montaggio a prestazioni aerodinamiche prevedibili.
