Ubbink Air Excellent Connettore 34C per cassetta di distribuzione aria DBOX 200/800

Ubbink Air Excellent 34C giunto per DBOX scatola di distribuzione aria 200/800

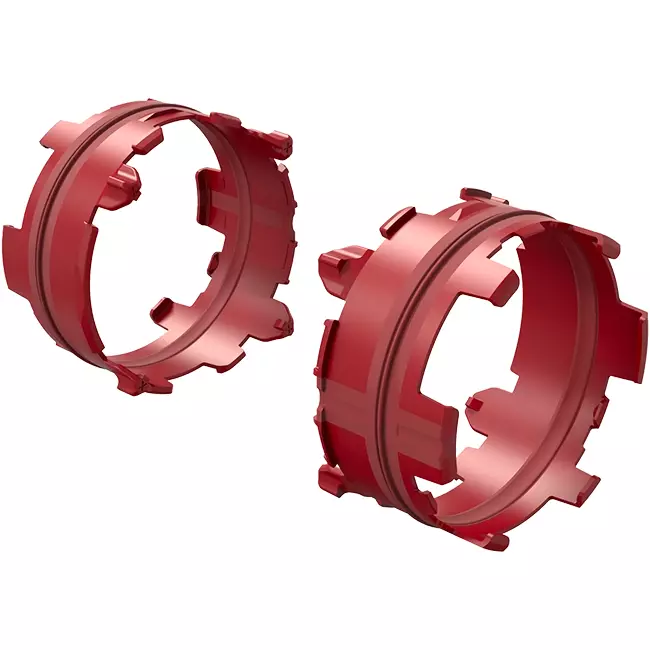

Il set Ubbink Air Excellent 34C DBOX viene utilizzato per collegare perfettamente una DBOX a un condotto 34C all’interno del sistema di distribuzione aria Air Excellent. Con questo set si realizza una transizione ermetica e meccanicamente stabile tra scatola di distribuzione e condotto, senza necessità di sigillanti aggiuntivi o montaggi complessi. Il set include due guarnizioni 34C Click-Seal, per garantire un collegamento sicuro fin da subito.

Vantaggi e caratteristiche

• Collegamento ermetico tra DBOX e 34C: Previene perdite d’aria indesiderate mantenendo le prestazioni del sistema.
• Valore zeta 1,8 per immissione ed estrazione: Resistenza di sistema prevedibile per una corretta dimensionamento.
• Installazione senza attrezzi: Montaggio rapido grazie al principio Click-Seal.
• Antistatico e antimicrobico: Supporta un sistema di ventilazione igienico con minore adesione di polveri.
• Certificato TÜV SÜD: Testato per qualità e sicurezza nelle applicazioni di ventilazione.

Prestazioni e utilizzo pratico

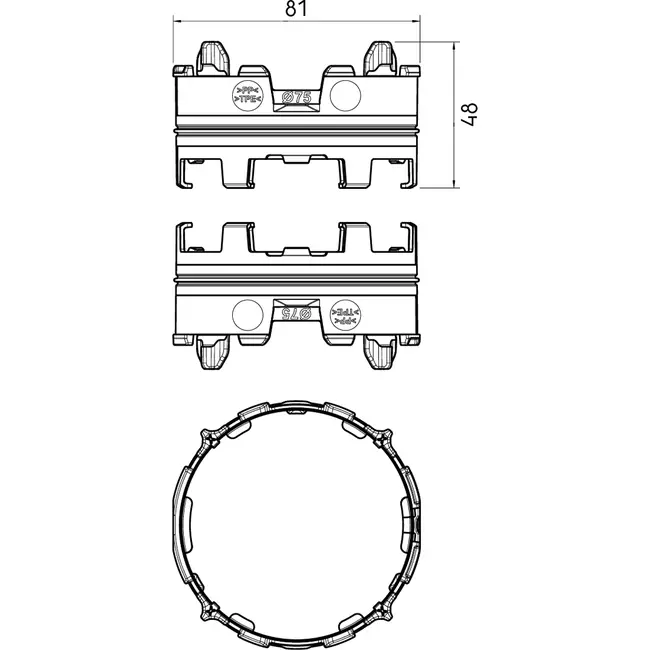

La 34C DBOX è progettata per un flusso d’aria stabile sia in immissione che in estrazione. Con un valore zeta di 1,8, l’adattatore introduce una perdita di pressione controllata nel sistema. A un portata d’aria di 30 m³/h, la perdita di pressione è di circa 7,6 Pa per singola connessione. Questo consente un dimensionamento preciso dell’intero percorso del condotto e dell’unità di ventilazione in base al volume d’aria richiesto. L’adattatore resiste a temperature da -20 °C a +60 °C e soddisfa la classificazione di reazione al fuoco Euroclasse E. Le dimensioni compatte di 81 x 81 x 48 mm garantiscono un’installazione ordinata anche in spazi ristretti.

Installazione e applicazioni

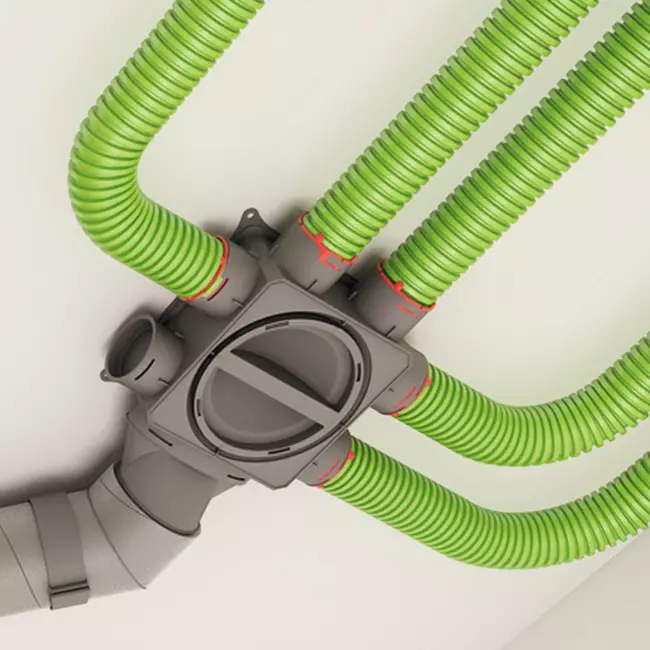

Questo giunto si utilizza per collegare una scatola di distribuzione a un condotto 34C diretto verso valvole o diramazioni. Con un peso di circa 0,13 kg, è comodo da installare sopra controsoffitti o in canalizzazioni tecniche. Le guarnizioni Click-Seal assicurano una sigillatura immediata e affidabile senza l’uso di nastro o sigillante. Grazie all’accoppiamento stabile all’interno del sistema Air Excellent, la connessione rimane solida e richiede poca manutenzione durante l’intera vita dell’impianto.

Con questo set ottieni un collegamento tecnicamente corretto e ermetico tra DBOX e sistema di condotti, con facilità di montaggio e prestazioni aerodinamiche prevedibili come punti chiave.
