Caratteristiche
- Incluso ritorno a molla
- Cavo fisso
- A prova di sovraccarico
- Grado di protezione IP42

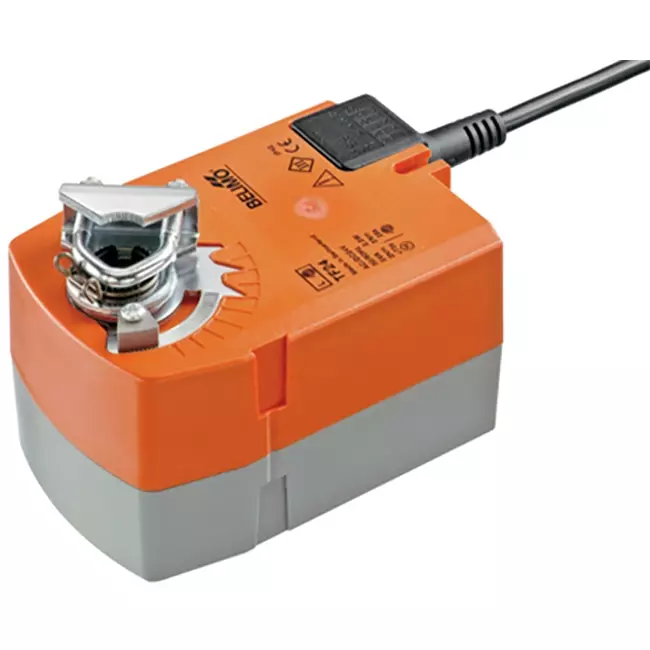

Attuatore a farfalla rotante Belimo con ritorno a molla 24V - aperto/chiuso - 2,5 Nm - TF24
Il Belimo TF24 è un attuatore compatto a farfalla rotante con ritorno a molla progettato per il comando aperto/chiuso di piccole sezioni di serrande aerodinamiche fino a circa 0,5 m² negli impianti tecnici degli edifici. L’attuatore funziona con un segnale di tipo aperto/chiuso: in presenza di alimentazione si sposta in posizione di lavoro e le molle interne si caricano. In caso di interruzione dell’alimentazione, la serranda torna automaticamente e autonomamente in posizione di sicurezza, azionata dall’energia immagazzinata nella molla. Questo rende l’attuatore particolarmente adatto a applicazioni dove è richiesta una posizione di sicurezza predeterminata, come serrande tagliafuoco o di ventilazione d’emergenza in condotti d’aria di dimensioni ridotte. Il motore raggiunge un’escursione angolare di 90° in 75 secondi, mentre il ritorno a molla riporta la serranda in meno di 25 secondi. Il consumo a riposo è di 1,5 W e il livello sonoro del motore è di 50 dB(A). Con una coppia di 2,5 Nm e un formato compatto, è ideale per piccole serrande in impianti di ventilazione.
Vantaggi e caratteristiche
- Compatto e leggero: con un peso di soli 0,62 kg e una coppia di 2,5 Nm, l’attuatore è perfetto per piccole sezioni di serrande fino a circa 0,5 m² dove lo spazio è limitato.
- Ritorno a molla automatico in caso di interruzione alimentazione: la serranda torna alla posizione di sicurezza entro 25 secondi senza necessità di alimentazione esterna o controllo.
- Direzione di movimento regolabile tramite montaggio L/R: la direzione di rotazione sia del motore che del ritorno a molla viene stabilita al momento del montaggio, consentendo flessibilità nell’utilizzo in diverse configurazioni di serranda.
- Escursione angolare regolabile: l’angolo di rotazione è meccanicamente regolabile dal 37% in incrementi del 2,5% fino a un massimo di 95°, per adattare l’attuatore precisamente alla corsa della serranda.
- Sicuro da sovraccarico senza interruttori di finecorsa: l’attuatore si arresta automaticamente raggiunta la battuta meccanica, evitando usura e semplificando l’installazione.
- Classe di protezione IP42: l’attuatore è protetto contro gocce d’acqua e l’ingresso di corpi solidi, risultando adatto per installazioni interne protette come unità di trattamento aria e sistemi di ventilazione.
Installazione, manutenzione e applicazioni
L’attuatore si monta direttamente sull’asse della serranda mediante l’anello di bloccaggio universale fornito, adatto per diametri asse da 6 a 12,7 mm. L’asse deve avere una lunghezza minima di 84 mm e sporgere almeno 20 mm. Un dispositivo anti-rotazione incluso impedisce che l’attuatore ruoti insieme all’asse. La direzione di movimento del motore e del ritorno a molla si regola tramite il verso di montaggio (L/R). L’escursione angolare si imposta meccanicamente tramite battute fino a un massimo di 95°. Il TF24 non dispone di regolazione manuale. Il collegamento elettrico avviene tramite cavo fisso di 1 metro con due conduttori da 0,75 mm². L’attuatore è esente da manutenzione ed è utilizzabile per il comando aperto/chiuso di piccole sezioni di serrande aria in unità di ventilazione, fan coil, piccoli unità di trattamento aria e serrande di ventilazione d’emergenza in edifici residenziali e commerciali.
| Marchio | Belimo |
| Categorie | Attuatore per valvole Belimo |
| GTIN | 7630498115677 |
| del produttore | TF24 |
| Numero articolo | 23010064 |
Specifiche tecniche
| Codice categoria | 101 |
| Adatto per accessori aria | Sì |
| Tensione di alimentazione | 24 V AC/DC |
| Segnale di comando | 2 punti |
| Consumo di energia in funzione | 2.5 W |
| Consumo di energia a riposo | 1.5 W |
| Tipologia | Rotante |
| Tipo di regolazione on/off | No |
| Tipo di regolazione modulabile | Sì |
| Tipo di regolazione split-range | No |
| Lunghezza cavo di alimentazione | 1 m |
| Trasmissione | Con ingranaggi |
| Direttamente montato sulla flangia con ISO 5211 | No |
| Con flusso di ritorno senza pressione | Sì |
| Disattivato quando è chiuso | Sì |
| Riconoscimento automatico spostamento | No |
| Segnale feedback di posizione regolabile | No |
| Contatti ausiliari | No |
| Sistema di segnalazione della posizione | Non presente |
| Contatti ausiliari opzionale | No |
| Contatti finali | Non presente |
| Campo di funzionamento regolabile | No |
| Con indicatore impostazione meccanica | Sì |
| Comando manuale | No |
| Tempo di rotazione | 75 s |
| Momento torcente | 2.5 Nm |
| Contatto di commutazione a potenziale zero | No |
| Autoregolazione della lunghezza corsa | No |
| Angolo di rotazione massimo | 95 ° |
| Con funzione di sicurezza | Sì |
| Grado di protezione (NEMA) | 2 |
| Grado di protezione (IP) | IP42 |
| Potenza elettrica massima | 5 VA |
| Temperatura ambiente (min) | -30 °C |
| Temperatura ambiente (max) | 50 °C |

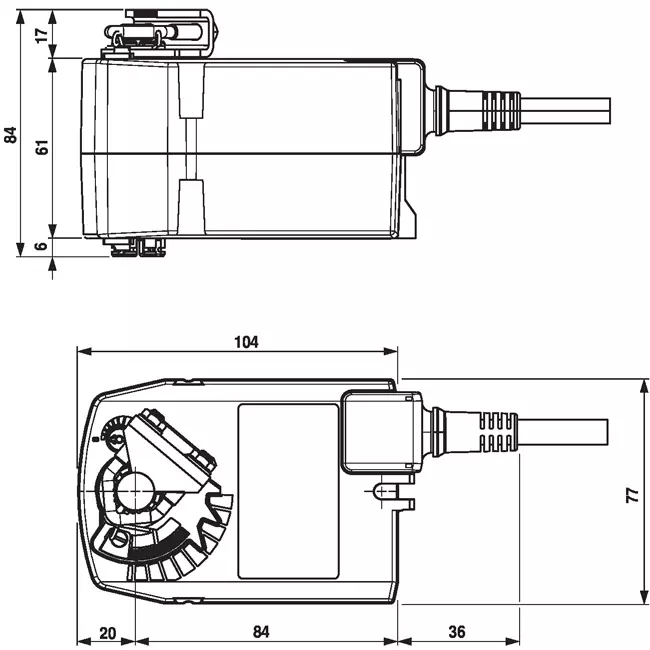

| Altezza | 85 mm |
| Larghezza | 120 mm |
| Profondità | 200 mm |
| Antideflagrante | No |
| Materiale del corpo | Plastica |
| Adatto per valvola | No |
