Caratteristiche

Per la fornitura e la rimozione
4 direzioni di soffiaggio
Distribuzione dell'aria a bassa rumorosità

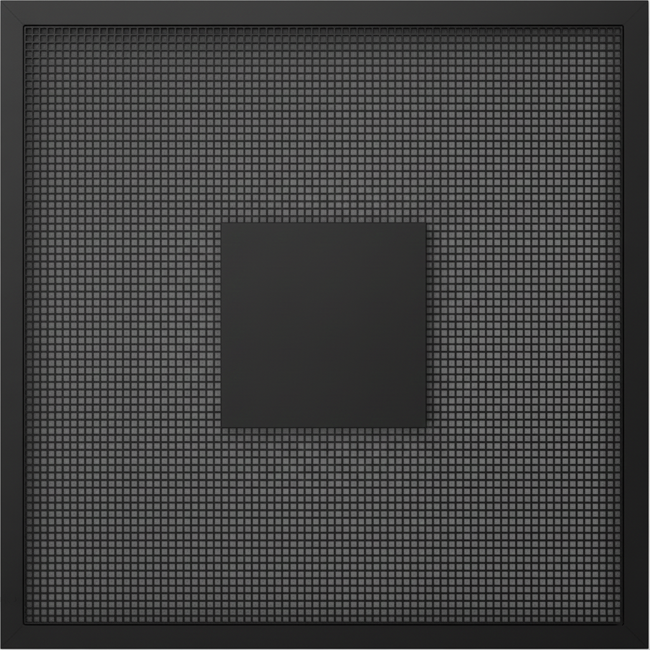

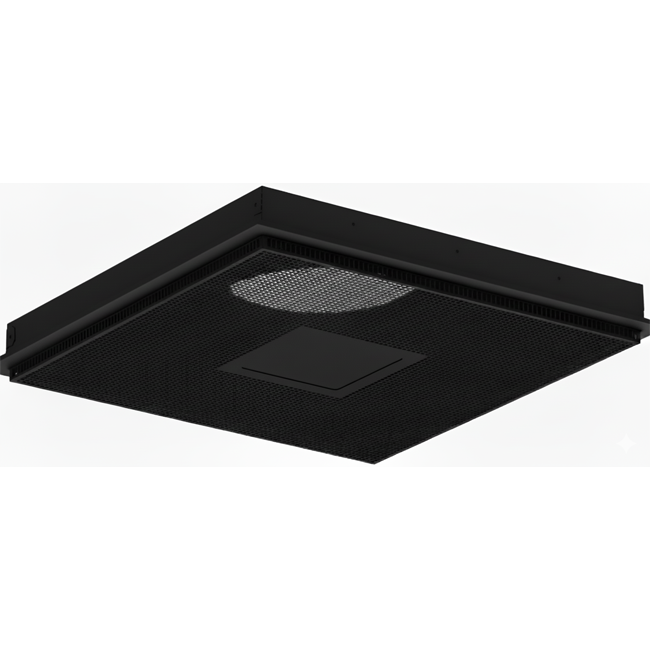

Griglia da soffitto forata per mandata e ripresa 595x595 mm – 200 mm – RAL 9005

La griglia da soffitto Econox, realizzata in acciaio zincato, con fronte forato e collegamento aria con guarnizione in gomma, è progettata appositamente per la mandata e la ripresa dell’aria in ambienti interni commerciali come uffici, scuole e negozi. La griglia da soffitto è dotata di schermi interni regolabili per impostare facilmente la direzione del flusso d’aria. L’impostazione standard a 4 direzioni di soffiaggio può essere limitata a 1, 2 o 3 direzioni.

Informazioni pratiche

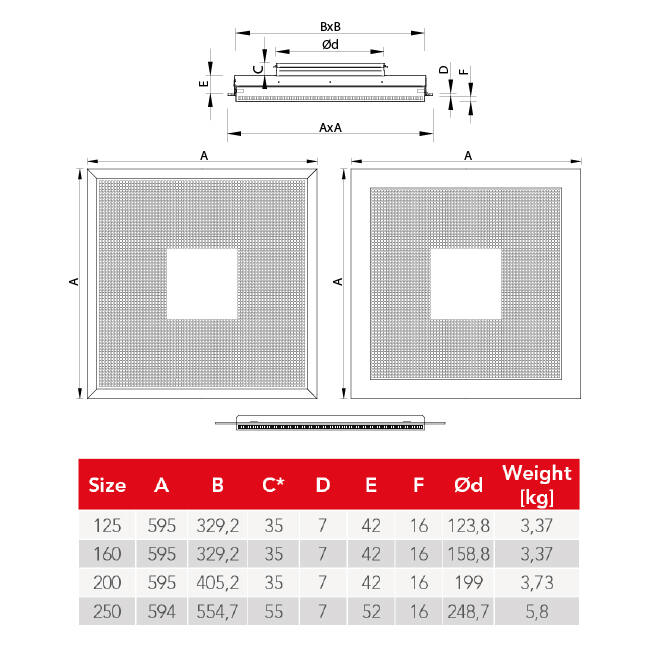

Il pannello frontale è realizzato in acciaio zincato. Il telaio è in alluminio ed è verniciato a polvere, come il pannello frontale, in RAL 9010, 9016 o 9005. La griglia forata da soffitto misura 595 x 595 mm e può essere collegata a un condotto di ventilazione con diametro di 200 mm.

Montaggio e applicazioni

La griglia si installa facilmente in un controsoffitto modulare standard 595x595 mm posizionandola nel T-grid. Il collegamento circolare da 200 mm di diametro sul retro si collega direttamente al canale aria o a un tubo flessibile. È inoltre possibile collegare questa griglia da soffitto all’Econox plenum acusticamente isolato per garantire una distribuzione uniforme dell’aria e un’efficace attenuazione del rumore.

Marchio	Econox
Categorie	Diffusore a soffitto perforato regolabile per l'aria di scarico
GTIN	8719544330673
del produttore	79000359
Numero articolo	79000359

Specifiche tecniche

Codice categoria	59
Materiale	Alluminio
Senza scatola di giunzione	Sì
Diametro nominale condotto di collegamento	200 mm
Controsoffitto modulare	600 * 600
Collegamento	Estremità Condotto
Modello plenum	Rettangolare
Forma frontale	Rettangolare
Lunghezza facciata	595 mm
Larghezza facciata	595 mm
Diametro facciata	595 mm
Altezza della parte incassata	55 mm
Colore	Altro
Numero RAL	9005
Aerazione	Quadrilatero
Aerazione regolabile	No
Scatola di giunzione internamente isolata	Sì
Con controllo del volume	No
Con tessuto filtrante	No
