Caratteristiche

Per la fornitura
Acciaio zincato
Distribuzione dell'aria a 360°
5 posizioni

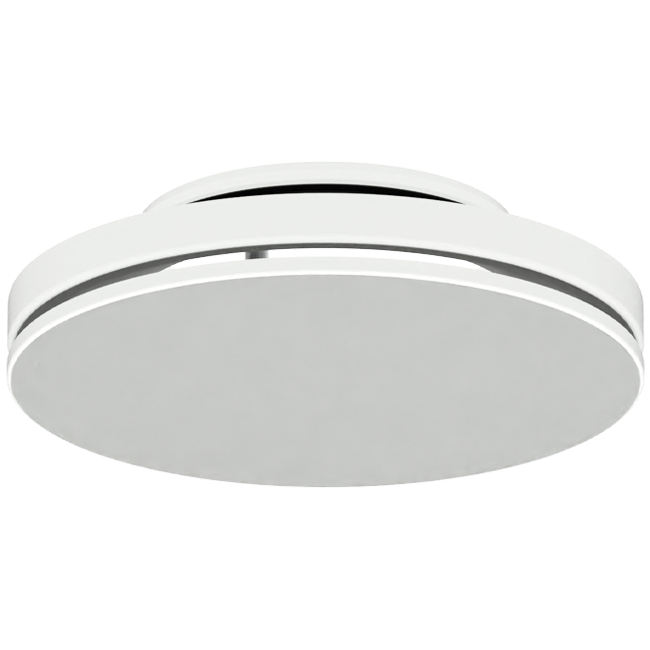

Griglia a soffitto in acciaio con uscita rotonda – 160 mm – RAL 9016

La griglia a soffitto Econox con uscita rotonda è progettata appositamente per una distribuzione uniforme dell’aria a 360° in ambienti interni commerciali come uffici, scuole, negozi e hotel. La griglia è costituita da una piastra frontale in acciaio pressato con isolamento acustico ecologico e da un retro in acciaio con collegamento aria rotondo dotato di guarnizione in EPDM. Il flusso e la portata dell’aria possono essere regolati manualmente spostando la piastra frontale in cinque posizioni.

Informazioni pratiche

La griglia a soffitto è realizzata in acciaio zincato e verniciata a polvere di serie in RAL 9010, 9016 o 9005. Il collegamento aria ha un diametro di 160 mm. La griglia offre una finitura estetica e minimalista ed è adatta per l’immissione d’aria e il montaggio a soffitto.

Installazione e applicazioni

Grazie alla piastra frontale regolabile, la direzione del flusso d’aria si può modificare facilmente senza l’uso di utensili aggiuntivi. Il collegamento rotondo posteriore con diametro di 160 mm si connette a un condotto d’aria o a una scatola di collegamento sopra il soffitto. In opzione, è possibile aggiungere il plenum acusticamente isolato Econox tra la griglia e il condotto. Questo garantisce una distribuzione uniforme dell’aria sulla griglia, semplifica l’installazione sopra il soffitto e contribuisce a ridurre la trasmissione del rumore e i flussi d’aria indesiderati.

Marchio	Econox
Categorie	Griglie da soffitto rotonde regolabili
GTIN	8719544330802
del produttore	79000372
Numero articolo	79000372

Specifiche tecniche

Codice categoria	59
Materiale	Acciaio
Forma	Arrotondato
Diametro nominale condotto di collegamento	160 mm
Diametro facciata	260 mm
Larghezza facciata	260 mm
Lunghezza facciata	260 mm
Profondità di incasso	56 mm
Anello per la costruzione di	Guarnizione anulare
Valvola di alimentazione aria	Sì
Valvola di scarico aria	No
Con controllo del volume	No
Colore	Bianco
Numero RAL	9016
Portata	450 m³/h
Regolazione automatica	No
Impostazioni a 2 posizioni	Sì
Regolabili, 2 posizioni	Funzionamento manuale
Alta induzione	No
Con filtro	No
Modello con limitazione aria	No
