Caratteristiche

Per la fornitura
Acciaio zincato
Distribuzione dell'aria a 360°
5 posizioni

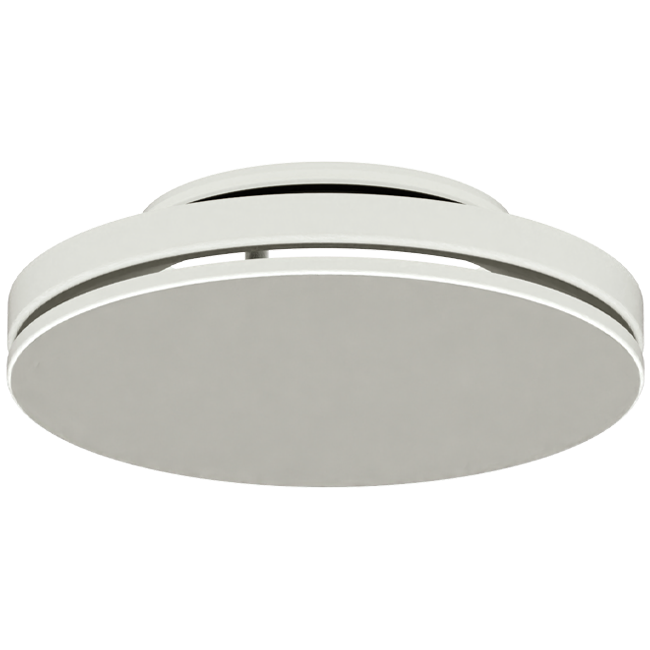

Griglia a soffitto in acciaio con uscita rotonda – 200 mm – RAL 9010

La griglia a soffitto Econox con uscita rotonda è progettata appositamente per una distribuzione uniforme dell’aria a 360° in ambienti interni commerciali come uffici, scuole, negozi e hotel. La griglia è composta da una piastra frontale in acciaio pressato con isolamento fonoassorbente ecologico e un retro in acciaio con attacco aria rotondo dotato di guarnizione in EPDM. Il flusso d’aria e la portata possono essere regolati manualmente spostando la piastra frontale in cinque diverse posizioni.

Informazioni pratiche

La griglia a soffitto è realizzata in acciaio zincato e verniciata a polvere di serie nei colori RAL 9010, 9016 o 9005. L’attacco aria ha un diametro di 200 mm. La griglia offre una finitura estetica e minimalista ed è adatta per l’immissione d’aria e il montaggio a soffitto.

Installazione e applicazioni

Grazie alla piastra frontale regolabile, la direzione del flusso d’aria è facilmente modificabile senza l’ausilio di utensili. L’attacco rotondo di 200 mm di diametro sul retro si collega a un canale d’aria o a una scatola di collegamento sopra il soffitto. In opzione, è possibile aggiungere il plenum acusticamente isolato Econox tra la griglia e il canale. Questo assicura una distribuzione uniforme dell’aria sulla griglia, semplifica il montaggio sopra il soffitto e contribuisce a ridurre la trasmissione del rumore e correnti d’aria indesiderate.

Marchio	Econox
Categorie	Griglie da soffitto rotonde regolabili
GTIN	8719544330741
del produttore	79000366
Numero articolo	79000366

Specifiche tecniche

Codice categoria	59
Materiale	Acciaio
Forma	Arrotondato
Diametro nominale condotto di collegamento	200 mm
Diametro facciata	330 mm
Larghezza facciata	330 mm
Lunghezza facciata	330 mm
Profondità di incasso	64 mm
Anello per la costruzione di	Guarnizione anulare
Valvola di alimentazione aria	Sì
Valvola di scarico aria	No
Con controllo del volume	No
Colore	Bianco
Numero RAL	9010
Portata	450 m³/h
Regolazione automatica	No
Impostazioni a 2 posizioni	Sì
Regolabili, 2 posizioni	Funzionamento manuale
Alta induzione	No
Con filtro	No
Modello con limitazione aria	No
