Griglia lineare in alluminio con 2 lamelle regolabili – 500 mm – RAL 9016

La griglia lineare Econox è realizzata in alluminio estruso e progettata per il montaggio in soffitti o pareti alte. La griglia dispone di due file di lamelle e deflettori integrati e regolabili che consentono il flusso d'aria sia orizzontale che verticale. Grazie al design con effetto Coanda, l’aria si distribuisce uniformemente lungo il soffitto, garantendo una distribuzione confortevole e senza correnti d’aria in ambienti come uffici, negozi, ristoranti e hotel.

Informazioni pratiche

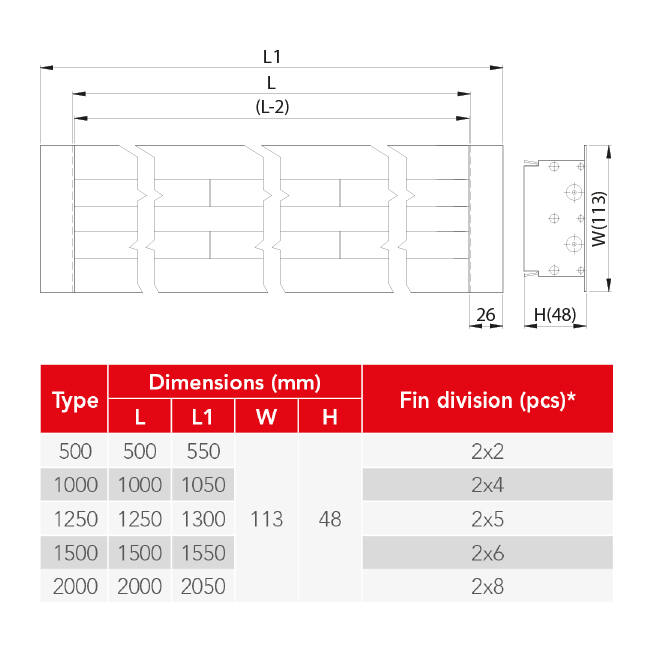

La griglia lineare ha due file di lamelle (due zone a fessura) e una lunghezza di 500 mm. L’altezza della griglia è circa 48 mm e la profondità circa 113 mm. Sia il telaio che le lamelle sono realizzati in alluminio e verniciati a polvere nei colori RAL 9010, 9016 o 9005.

Montaggio e applicazioni

La griglia lineare può essere montata singolarmente o in file continue. Per una distribuzione ottimale dell’aria e una riduzione del rumore, la griglia deve essere collegata a un plenum compatibile. La griglia lineare viene fissata direttamente al profilo del soffitto o della parete e i deflettori possono essere regolati manualmente dopo l’installazione per ottenere la direzione desiderata del flusso d’aria.

Marchio	Econox
Categorie	Diffusori lineari con lamelle regolabili
GTIN	8719544331151
del produttore	79000407
Numero articolo	79000407

Specifiche tecniche

Codice categoria	59
Materiale	Alluminio
Senza scatola di giunzione	Sì
Numero di collegamenti	1
Collegamento	Altro
Lunghezza facciata	550 mm
Larghezza facciata	113 mm
Altezza della parte incassata	48 mm
Numero di fessure	2
Con copertura bordi	Sì
Senza telaio flangiato	No
Con controllo del volume	No
Aerazione regolabile	Sì
Lunghezza del gabinetto collegamento	500 mm
