Caratteristiche

Per la fornitura
Alluminio estruso
Effetto Coanda
Flusso d'aria orizzontale e verticale

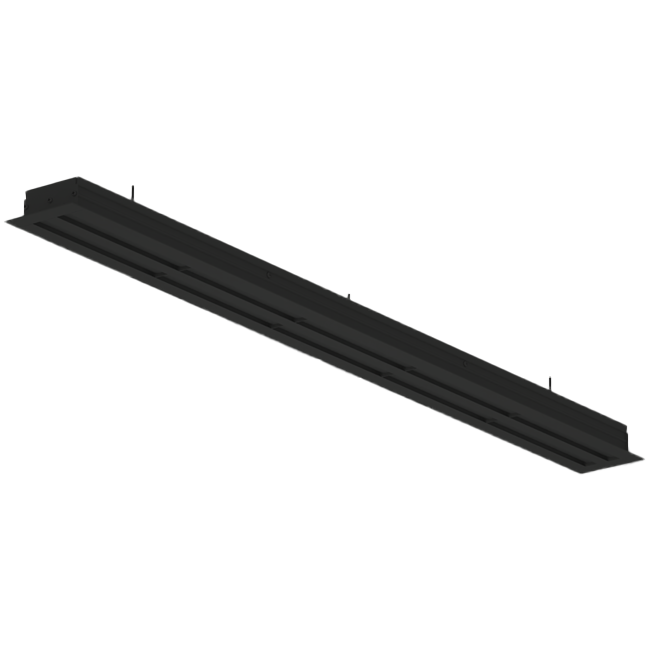

Griglia lineare in alluminio con 3 alette regolabili – 1500 mm – RAL 9005

La griglia lineare Econox è realizzata in alluminio estruso e progettata per l’installazione in controsoffitti o pareti alte. La griglia presenta tre file di lamelle e deflettori regolabili integrati che consentono un’emissione dell’aria sia orizzontale che verticale. Grazie al design con effetto Coanda, l’aria si distribuisce uniformemente lungo il soffitto, garantendo una diffusione confortevole e priva di correnti d’aria in ambienti quali uffici, negozi, ristoranti e hotel.

Informazioni pratiche

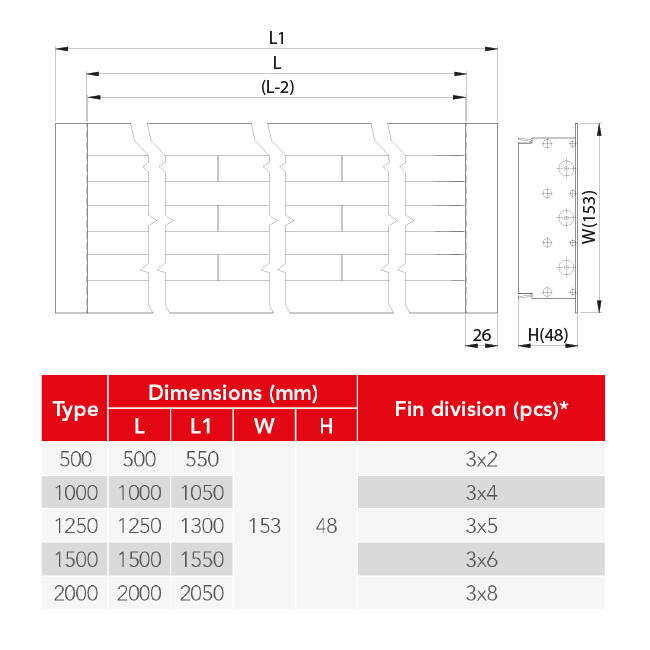

La griglia lineare ha tre file di lamelle (tre zone di fessura) e una lunghezza di 1500 mm. L’altezza della griglia è di circa 48 mm e la profondità di circa 153 mm. Sia la cornice che le lamelle sono in alluminio, verniciate a polvere in RAL 9010, 9016 o 9005.

Installazione e applicazioni

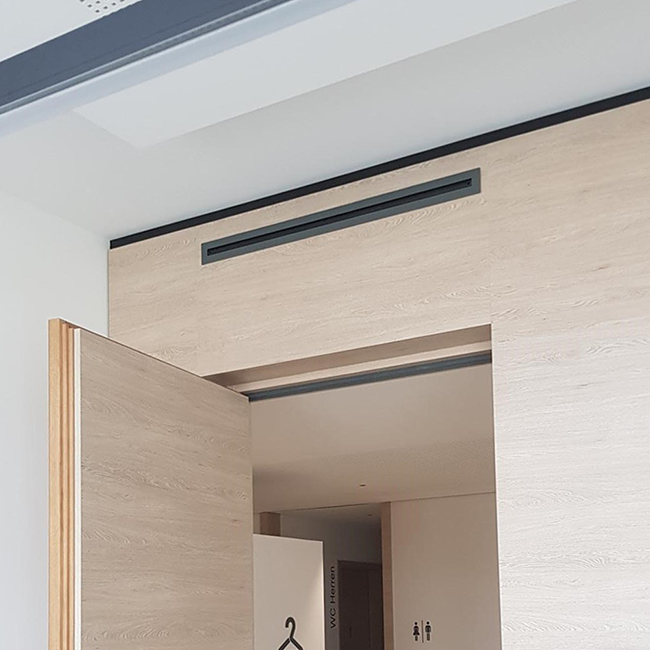

La griglia lineare può essere installata singolarmente o in file continue. Per una distribuzione ottimale dell’aria e un buon isolamento acustico, la griglia deve essere collegata a un plenum adeguato. La griglia viene fissata direttamente al profilo del soffitto o della parete e i deflettori possono essere regolati manualmente dopo l’installazione per ottenere la direzione di flusso desiderata.

Marchio	Econox
Categorie	Diffusori lineari con lamelle regolabili
GTIN	8719544331434
del produttore	79000435
Numero articolo	79000435

Specifiche tecniche

Codice categoria	59
Materiale	Alluminio
Senza scatola di giunzione	Sì
Numero di collegamenti	1
Collegamento	Altro
Lunghezza facciata	1550 mm
Larghezza facciata	153 mm
Altezza della parte incassata	48 mm
Numero di fessure	3
Con copertura bordi	Sì
Senza telaio flangiato	No
Con controllo del volume	No
Aerazione regolabile	Sì
Lunghezza del gabinetto collegamento	1500 mm
