Caratteristiche

Per la fornitura e la rimozione
4 direzioni di soffiaggio
Distribuzione dell'aria a bassa rumorosità

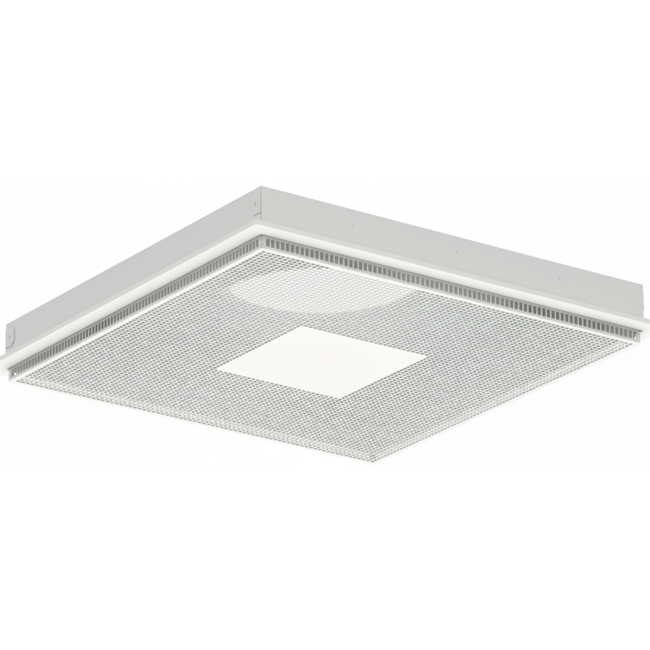

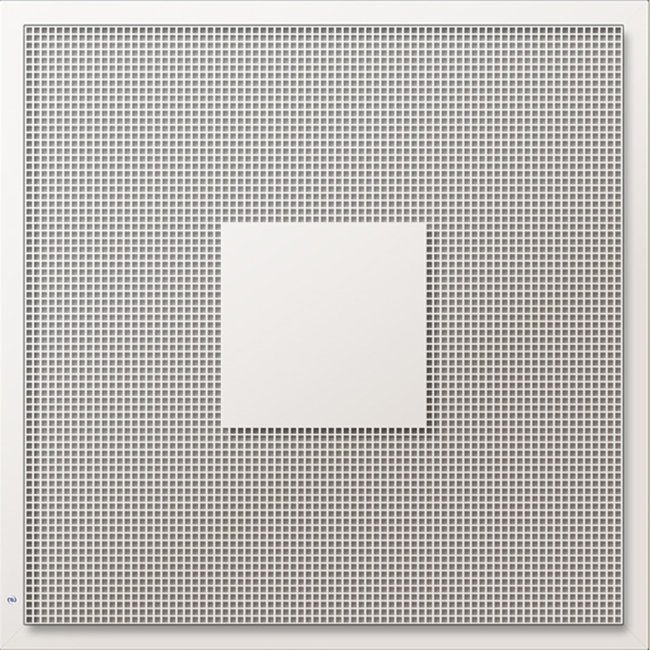

Griglia per soffitto forata per mandata e ripresa 595x595 mm – 125 mm – RAL 9010

La griglia per soffitto Econox, realizzata in acciaio zincato con frontale forato e connessione dell’aria con guarnizione in gomma, è specificamente progettata per la mandata e la ripresa dell’aria in ambienti interni funzionali come uffici, scuole e negozi. La griglia è dotata di deflettori interni regolabili che consentono di impostare facilmente la direzione del flusso d’aria. L’impostazione standard con 4 direzioni di uscita può così essere limitata a 1, 2 o 3 direzioni.

Informazioni pratiche

Il pannello frontale è realizzato in acciaio zincato. La cornice è in alluminio e, come il pannello frontale, è verniciata a polvere nei colori RAL 9010, 9016 o 9005. La griglia forata misura 595x595 mm e può essere collegata a un canale di ventilazione con diametro 125 mm.

Montaggio e applicazioni

La griglia per soffitto si installa facilmente in un controsoffitto modulare standard 595x595 mm semplicemente posizionandola nel T-grid. La connessione rotonda sul retro, con diametro 125 mm, si collega direttamente al canale aria o a un tubo flessibile. Per un collegamento isolato e perfettamente aderente, combina questa griglia con il plenum isolato in EPS 590x590 mm di Econox, con diametro 125 mm. Questo plenum si adatta perfettamente alla griglia, semplifica il montaggio sopra il soffitto e riduce le perdite di calore e la formazione di condensa.

Marchio	Econox
Categorie	Diffusore a soffitto perforato regolabile per l'aria di scarico
GTIN	8719544330574
del produttore	79000349
Numero articolo	79000349

Specifiche tecniche

Codice categoria	59
Materiale	Alluminio
Senza scatola di giunzione	Sì
Diametro nominale condotto di collegamento	125 mm
Controsoffitto modulare	600 * 600
Collegamento	Estremità Condotto
Modello plenum	Rettangolare
Forma frontale	Rettangolare
Lunghezza facciata	595 mm
Larghezza facciata	595 mm
Diametro facciata	595 mm
Altezza della parte incassata	55 mm
Colore	Bianco
Numero RAL	9010
Aerazione	Quadrilatero
Aerazione regolabile	No
Scatola di giunzione internamente isolata	Sì
Con controllo del volume	No
Con tessuto filtrante	No
