Caratteristiche

Aria di mandata
Alluminio estruso
Effetto Coandă
Flusso d’aria orizzontale & verticale

Griglia lineare in alluminio con 1 lama regolabile – 1000 mm – RAL 9005

La griglia lineare Econox è realizzata in alluminio estruso ed è progettata per l’installazione in soffitti o pareti alte. La griglia è provvista di una sola fila di alette e deflettori regolabili integrati che consentono un flusso d’aria sia orizzontale che verticale. Grazie al design con effetto Coanda, l’aria si distribuisce uniformemente lungo il soffitto, garantendo una diffusione confortevole e senza correnti d’aria in ambienti quali uffici, negozi, ristoranti e hotel.

Informazioni pratiche

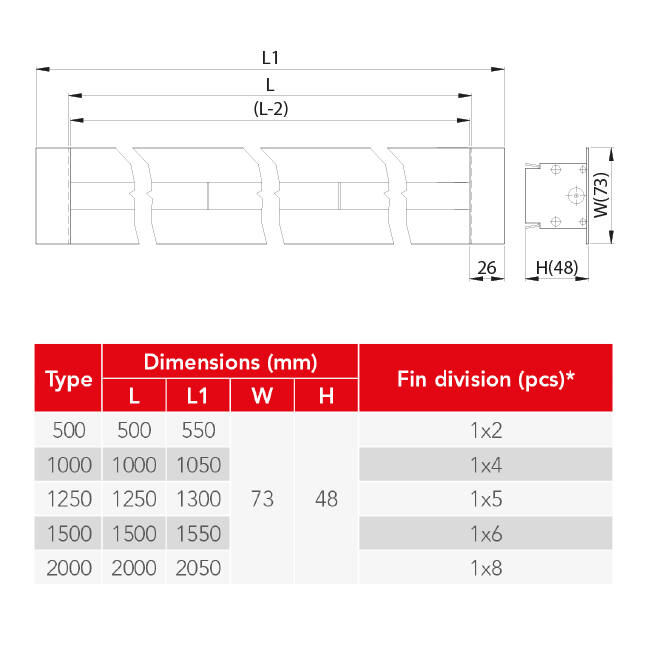

La griglia lineare presenta una singola fila di alette (una zona a fessura) ed è lunga 1000 mm. L’altezza della griglia è di circa 48 mm e la profondità di circa 73 mm. Sia il telaio che le alette sono realizzati in alluminio e verniciati a polvere nelle colorazioni RAL 9010, 9016 o 9005.

Montaggio e applicazioni

La griglia lineare può essere installata singolarmente o in file continue. Per una distribuzione ottimale dell’aria e un efficace assorbimento acustico, la griglia deve essere collegata a un plenum abbinato. La griglia viene fissata direttamente al profilo del soffitto o della parete e i deflettori possono essere regolati manualmente dopo l’installazione per ottenere la direzione di emissione desiderata.

Marchio	Econox
Categorie	Diffusori lineari con lamelle regolabili
GTIN	8719544331311
del produttore	79000423
Numero articolo	79000423

Specifiche tecniche

Codice categoria	59
Materiale	Alluminio
Senza scatola di giunzione	Sì
Numero di collegamenti	1
Collegamento	Altro
Lunghezza facciata	1050 mm
Larghezza facciata	73 mm
Altezza della parte incassata	48 mm
Numero di fessure	1
Con copertura bordi	Sì
Senza telaio flangiato	No
Con controllo del volume	No
Aerazione regolabile	Sì
Lunghezza del gabinetto collegamento	1000 mm
