Caratteristiche

Aria di mandata
Alluminio estruso
Effetto Coandă
Flusso d’aria orizzontale & verticale

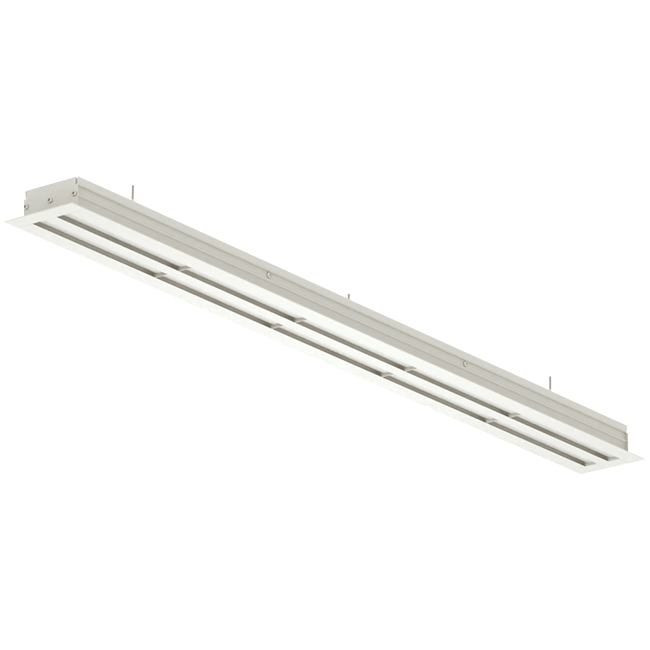

Griglia lineare in alluminio con 4 palette regolabili – 1250 mm – RAL 9010

La griglia lineare Econox è realizzata in alluminio estruso ed è progettata per il montaggio su soffitti o pareti alte. La griglia dispone di quattro file di alette e deflettori integrati e regolabili che permettono un flusso d'aria sia orizzontale che verticale. Grazie al design con effetto Coanda, l'aria si diffonde uniformemente lungo il soffitto, garantendo una distribuzione dell’aria confortevole e senza correnti in ambienti come uffici, negozi, ristoranti e hotel.

Informazioni pratiche

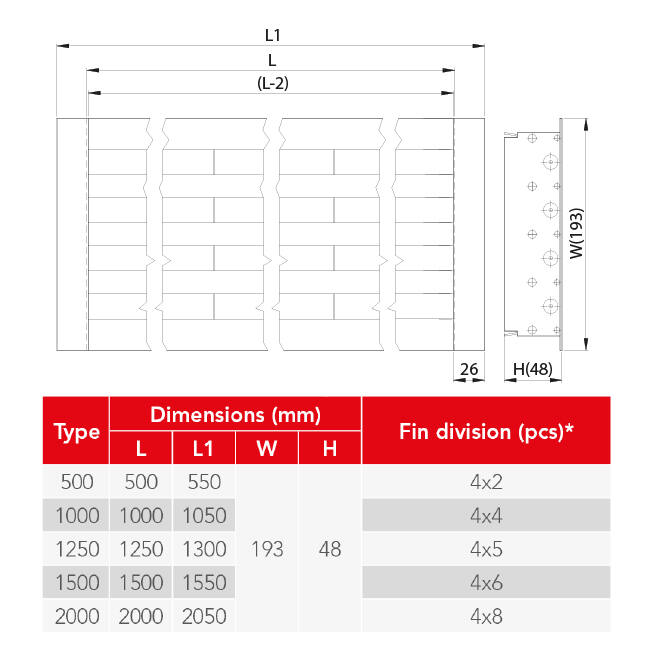

La griglia lineare presenta quattro file di alette (quattro zone a fessura) e una lunghezza di 1250 mm. L’altezza della griglia è circa 48 mm e la profondità circa 193 mm. Sia il telaio che le alette sono realizzati in alluminio e verniciati a polvere RAL 9010, 9016 o 9005.

Montaggio e applicazioni

La griglia lineare può essere installata singolarmente o in file continue. Per una distribuzione ottimale dell’aria e un’assorbimento acustico efficace, la griglia deve essere collegata a un plenum adeguato. La griglia viene fissata direttamente al profilo del soffitto o della parete, e i deflettori possono essere regolati manualmente dopo l’installazione per ottenere la direzione del flusso desiderata.

Marchio	Econox
Categorie	Diffusori lineari con lamelle regolabili
GTIN	8719544331076
del produttore	79000399
Numero articolo	79000399

Specifiche tecniche

Codice categoria	59
Materiale	Alluminio
Senza scatola di giunzione	Sì
Numero di collegamenti	1
Collegamento	Altro
Lunghezza facciata	1300 mm
Larghezza facciata	193 mm
Altezza della parte incassata	48 mm
Numero di fessure	4
Con copertura bordi	Sì
Senza telaio flangiato	No
Con controllo del volume	No
Aerazione regolabile	Sì
Lunghezza del gabinetto collegamento	1250 mm
