Modulo di controllo ambiente Belimo per CO₂, umidità e temperatura - Display touch ePaper - MP-Bus - P-22RTM-1800D-1

Modulo di controllo ambiente Belimo per CO₂, umidità e temperatura - display touch ePaper - MP-Bus - P-22RTM-1800D-1

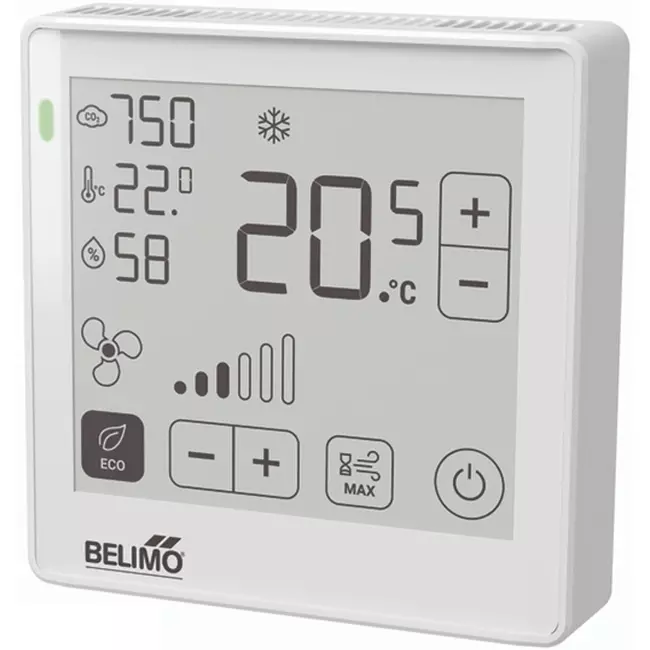

Il Belimo P-22RTM-1800D-1 è un modulo di controllo ambiente (RAL 9003) per la misurazione simultanea di CO₂, umidità relativa e temperatura negli ambienti, dotato di un display touch ePaper integrato per visualizzazione e controllo immediati. Il display ad alto contrasto (69 x 62 mm) riflette la luce ambientale come carta, è ben leggibile in qualsiasi condizione di illuminazione e si comanda tramite aree touch. Grazie alla comunicazione MP-Bus e a tre uscite analogiche configurabili, il modulo si integra perfettamente con regolatori esistenti di altri produttori. La misurazione del CO₂ utilizza la tecnologia NDIR a doppio canale, eliminando la necessità di calibrazioni regolari con aria esterna. Messa in servizio e configurazione sono semplici tramite l’app Belimo Assistant 2.

Vantaggi e caratteristiche

• Display touch ePaper: Il display ad alto contrasto integrato mostra valori di misura correnti e stato del sistema direttamente a parete, consentendo all’utente di impostare la temperatura desiderata e la velocità del ventilatore tramite aree touch.
• Misurazione tripla in un unico modulo: Il modulo ambiente misura contemporaneamente CO₂ (0-2000 ppm), umidità relativa (0-100% RH) e temperatura (0-50°C), riducendo costi di cablaggio e installazione rispetto a sensori separati.
• Tecnologia CO₂ NDIR a doppio canale: Un canale di riferimento integrato corregge automaticamente la deriva di misura che si verifica nel tempo in tutti i sensori CO₂, eliminando la necessità di calibrazioni regolari con aria esterna, anche con occupazione 24/7.
• Comunicazione MP-Bus: Fino a 8 moduli possono essere collegati su un singolo MP-Bus, con alimentazione e comunicazione sulla stessa linea, riducendo notevolmente i costi di cablaggio.
• Funzione semaforo CO₂: Il LED integrato visualizza la qualità dell’aria con colori verde, giallo e rosso, fornendo agli occupanti un’immediata indicazione del bisogno di ventilazione dell’ambiente.
• Tre uscite analogiche configurabili: Le tre uscite sono impostabili su 0-10 V, 2-10 V, 0-5 V o 4-20 mA, rendendo il modulo compatibile con praticamente tutti i regolatori esistenti.

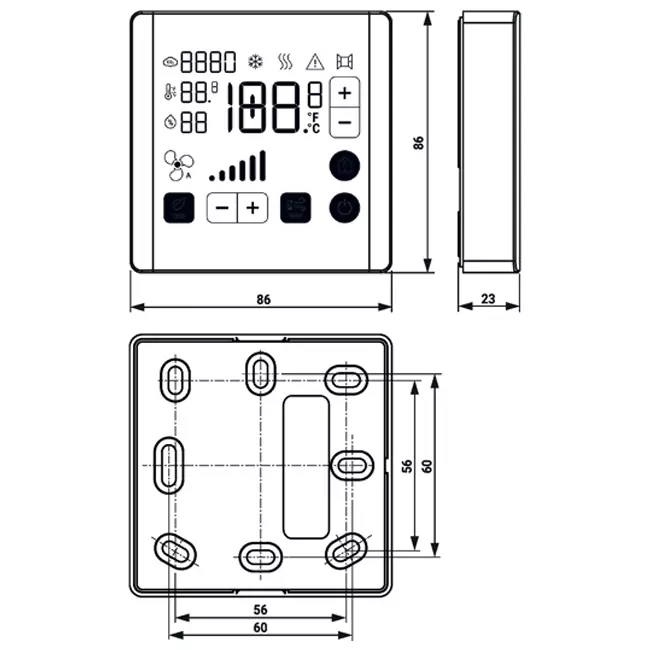

• Facile montaggio a parete: Installazione su scatola da incasso standard con ingressi cavi dal retro, dalla parte superiore o inferiore, permettendo il passaggio dei cavi visibile o nascosto nella parete.

Installazione, manutenzione e applicazioni

Il modulo si installa a parete tramite le viti incluse, preferibilmente in una posizione rappresentativa della stanza, lontano da esposizione diretta al sole, correnti d’aria e fonti di calore. Il collegamento elettrico avviene tramite morsetti a molla adatti a cavi da 0,2 a 2,5 mm². La configurazione dei valori di misura, delle uscite analogiche, dei contenuti del display e della funzione semaforo CO₂ si effettua tramite l’app Belimo Assistant 2. Si consiglia di ricalibrare il sensore CO₂ dopo cinque anni di utilizzo. Il modulo di controllo ambiente è particolarmente indicato per la ventilazione di uffici, sale riunioni, aule scolastiche, camere d’albergo e strutture sanitarie dove sono fondamentali qualità dell’aria, controllo dell’umidità e interfaccia utente.
