Caratteristiche

Cavo del sensore di 6 metri
Punto di commutazione da -10 a +15°C
Commutabile fino a 16 A - 230 V CA
Grado di protezione IP65

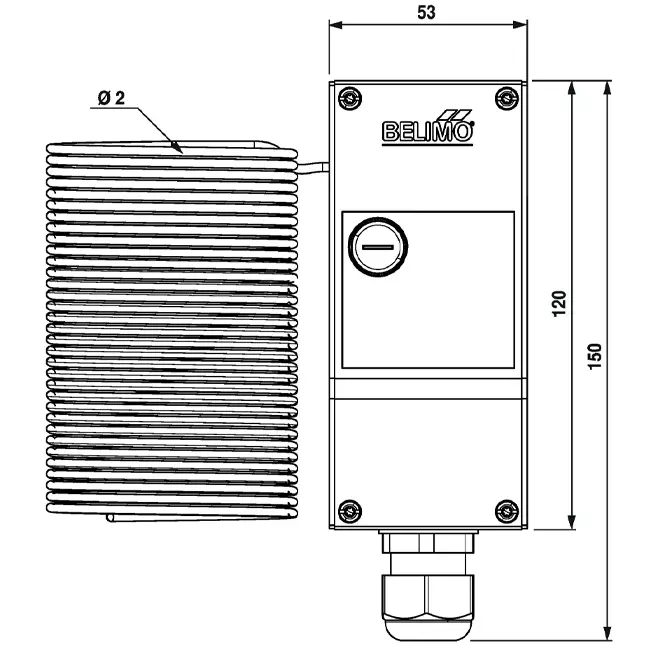

Belimo protezione antigelo SPDT - AR - 6 metri - 01ATS-1050B

Il Belimo 01ATS-1050B è una protezione antigelo per sistemi di ventilazione e condizionamento dell'aria. Il dispositivo monitora la temperatura di riscaldatori d'acqua e d’aria, proteggendo i refrigeratori e le batterie di riscaldamento dai danni da gelo. Quando la temperatura nel condotto scende al di sotto della soglia impostata, l’interruttore a singolo scambio (SPDT) si attiva automaticamente e può avviare un’azione di sicurezza, come la chiusura della valvola dell’aria o l’attivazione di un allarme. Il proteggi-gelo Belimo dispone di una funzione di reset automatico: non appena la temperatura si stabilizza nuovamente oltre la soglia, il dispositivo ritorna automaticamente nella posizione originale senza necessità di interventi manuali.

Vantaggi e caratteristiche

Cavo sensore da 6 metri: Il lungo cavo copre una vasta area del condotto, rilevando anche ponti termici localizzati o raffreddamento puntuale, prevenendo efficacemente i danni da gelo.
Reset automatico: Alla ripresa della temperatura, l’impianto riprende automaticamente il funzionamento, senza bisogno di manutenzioni o interventi manuali.
Punto di commutazione regolabile (-10 a +15°C): Il valore desiderato può essere facilmente impostato onsite; il valore standard è 5°C.
Protezione IP65: Completamente resistente alla polvere e agli spruzzi d’acqua, adatto per ambienti tecnici umidi.
Alta capacità di commutazione: L’interruttore supporta un carico fino a 16 A a 230 V AC, garantendo un funzionamento affidabile.

Protezione antigelo efficace

La costante di tempo del sensore è inferiore a 25 secondi con una velocità dell’aria di 1 m/s nel condotto. Ciò significa che la protezione antigelo reagisce rapidamente a un calo improvviso della temperatura, attivando la protezione in tempo utile, prima che possano formarsi condensa o ghiaccio sulla batteria di riscaldamento. Lo scostamento di commutazione di 1,5 K evita comportamenti instabili, impedendo cicli di accensione e spegnimento continui intorno al punto di regolazione.

Installazione, manutenzione e applicazioni

Il proteggi-gelo Belimo è fornito con un kit di montaggio che comprende sei staffe per un’installazione semplice nel condotto. Il cavo sensore viene disposto a zigzag attraverso la sezione del condotto, in modo da monitorare efficacemente l’intero flusso d’aria. Il collegamento avviene tramite morsetti a molla per cavi fino a 2,5 mm², con pressacavo M20x1,5 per cavi dal diametro di 6 a 12 mm. Questa protezione antigelo è utilizzata in centrali di riscaldamento e ventilazione, unità di trattamento aria e prese d’aria esterna in edilizia residenziale e commerciale.
