Caratteristiche

Diramazione a 100 mm
Si inserisce facilmente nel condotto
Classe di tenuta all'aria D, ATC 2
Semplice ramificazione

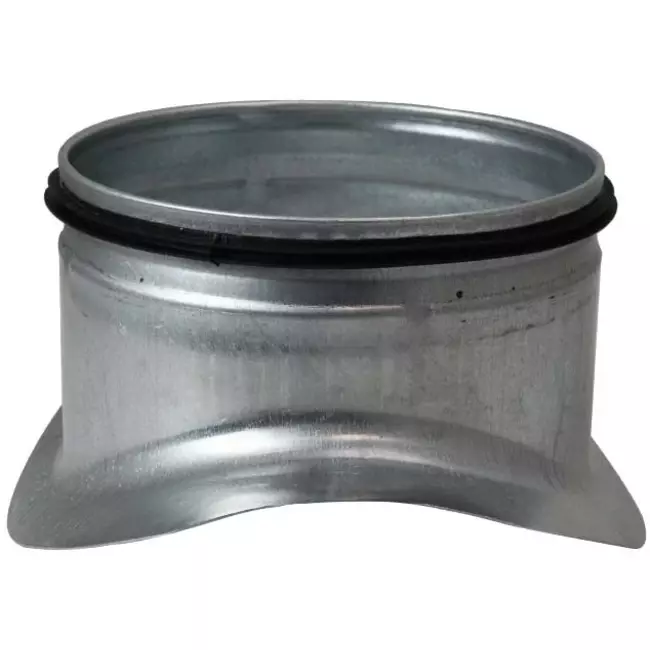

Raccordo a sella 90° Ø 150/160 mm con manicotto fino a Ø 100 mm

Con questo raccordo a sella spiro è possibile realizzare facilmente una giunzione angolare tra un tubo del diametro da 150 a 160 mm e un tubo del diametro di 100 mm. Montare il raccordo a sella sul tubo spiro dove non ci sono giunzioni flangiate utilizzando viti autoforanti e sigillante. Far scorrere il tubo spiro da collegare direttamente sul raccordo a sella.

Materiale
Questi raccordi a sella spiro sono prodotti secondo gli standard più elevati. È zincato (Z275) secondo il processo sendzimir, che lo rende resistente all'uso e ne garantisce una lunga durata.

Classe di ermeticità
Il raccordo a sella soddisfa i severi requisiti della classe di ermeticità D (ATC 2), secondo la norma EN12237.

Facili da installare grazie alla guarnizione in gomma
La guarnizione in gomma, montata di serie sui nostri raccordi, non solo garantisce un collegamento ermetico, ma con il cosiddetto collegamento Safe riduce anche la necessità di ulteriori materiali di montaggio.

Marchio	Econox
Categorie	Raccordi a 90° per tubi spirali
GTIN	8719544103000
del produttore	75040021
Numero articolo	75040021

Specifiche tecniche

Codice categoria	129
Materiale	Acciaio
Protezione della superficie	Zincato Sendzimir
Collegamento condotto principale	Arrotondato
Collegamento derivazione	Estremità Condotto
Diametro nominale del condotto di condotto principale (min)	150 mm
Diametro nominale del condotto di condotto principale (max)	160 mm
Diametro nominale del canale di derivazione	100 mm
Con guarnizione premontata	Sì
Eccentrico	No
Raccordo a sella pressato	Sì
Con rete metallica	No
Raggio di flusso	12 mm
Angolo	90 °
Lunghezza	100 mm
Altezza di lavoro (parte superiore del condotto)	50 mm
Lunghezza inserto	35 mm
Classe di tenuta dell'aria secondo la norma EN 1751	D
Diametro	160 mm
Diameter 2	100 mm
Tipo di isolamento	Non isolato
