Caratteristiche

Classe di tenuta all'aria D, ATC 2
Si inserisce facilmente nel condotto
Canale Ø 160 mm
Ø 125 mm diramazioni

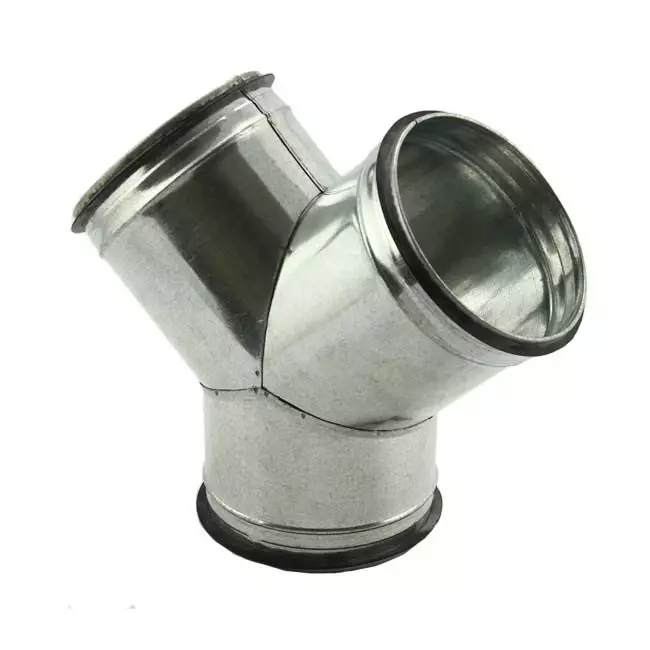

Raccordo a Y Ø 160 mm con 2 manicotti fino a Ø 125 mm (45°)

Con il raccordo a Y per tubo spiro (45°) è possibile dividere facilmente un tubo di ventilazione. Il condotto ha un diametro di 160 mm e su di esso sono presenti due manicotti fino a 125 mm, che sono perpendicolari tra loro.

Materiale e specifiche

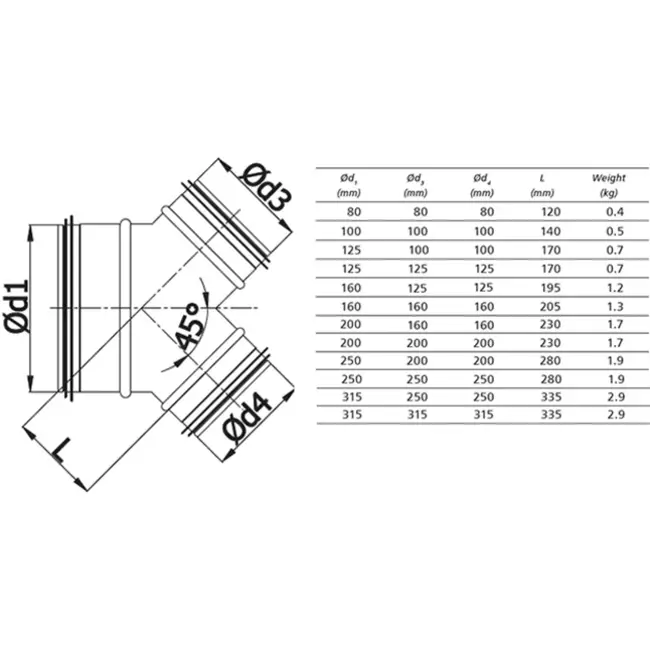

I raccordi a Y della nostra gamma sono prodotti con altissima qualità utilizzando acciaio zincato sendzimir (Z275) di lunga durata. Nei disegni e nelle specifiche descritte sono riportate tutte le dimensioni del raccordo a Y.

Classe di ermeticità
Tutti i nostri tubi spiro e i raccordi zincati sono conformi alla severa classe di ermeticità D(ATC 2), secondo la norma EN12237. Di conseguenza, l'ermeticità del raccordo è eccellente e la perdita di pressione è bassa.

Facili da installare grazie alla guarnizione in gomma
I nostri raccordi a Y sono dotati di serie di un collegamento Safe in gomma. Questo anello di tenuta garantisce un collegamento ermetico che non richiede altri materiali di montaggio.

Marchio	Econox
Categorie	Raccordi a gomito per tubi spiralato 45°
GTIN	8719544107275
del produttore	75170004
Numero articolo	75170004

Specifiche tecniche

Codice categoria	129
Tipologia	Canale non isolato
Materiale del canale	Acciaio
Natura del materiale del canale	Altro
Spessore parete del canale	0.5 mm
Superficie protezione esterna	Zincato Sendzimir
Protezione superficie interna	Zincato Sendzimir
Parete interna preforata	No
Colore esterno	Zinco
Forma design	Elemento a Y
Modello a Tee inverso (negativo)	No
Diametro nominale del condotto, collegamento 1	160 mm
Collegamento 1	Estremità collegamento
Diametro nominale del condotto, collegamento 2	125 mm
Collegamento 2	Estremità collegamento
Diametro nominale del condotto, collegamento 3	125 mm
Collegamento 3	Estremità collegamento
Con guarnizione premontata	Sì
Eccentrico	No
Angolo	45 °
Lunghezza operativa del collegamento 1	60 mm
Lunghezza operativa del collegamento 2	140 mm
Lunghezza operativa del collegamento 3	140 mm
Lunghezza collegamento inserto 1	35 mm
Lunghezza collegamento inserto 2	35 mm
Lunghezza collegamento inserto 3	35 mm
Classe di tenuta dell'aria secondo la norma EN 1751	D
Incorporabile nel calcestruzzo	No
Trattamento antibatterico	No
Esecuzione antistatica	No
Diametro	160 mm
Diameter 2	125 mm
Tipo di isolamento	Non isolato
