Caratteristiche

Elemento di misura piezoelettrico
Campo di misura: da -100 a 2500 Pa
8 campi di misura selezionabili
Grado di protezione IP65

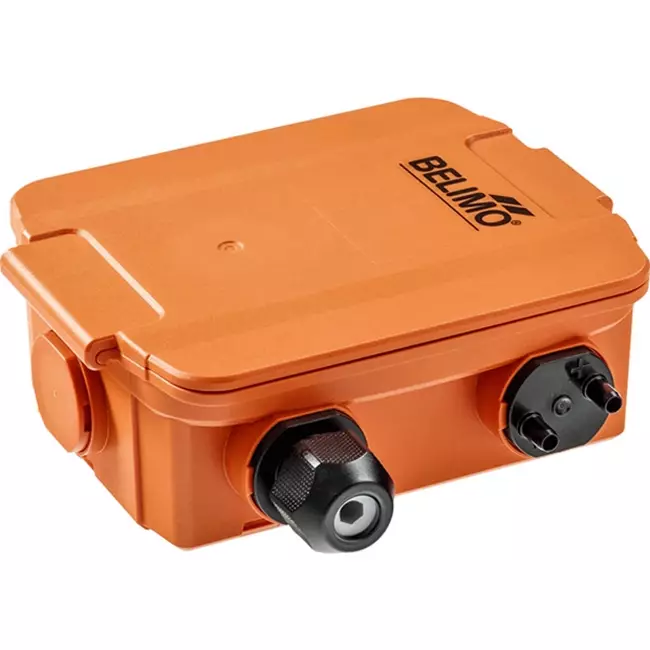

Belimo sensore di pressione differenziale fino a 2500 Pa - 22ADP-184

Il sensore di pressione differenziale Belimo è un sensore di precisione progettato appositamente per il monitoraggio dell’aria e di altri gas non infiammabili nei sistemi HVAC. Il sensore combina un’elevata precisione di misura con una costruzione molto robusta. Grazie alla custodia con protezione IP65, l’apparecchio è completamente resistente alla polvere e agli spruzzi d’acqua, garantendo un’affidabilità anche in condizioni difficili. Questo rende il sensore di pressione differenziale la scelta ideale per il controllo dei filtri aria, il monitoraggio delle ventole o la regolazione precisa della pressione nelle vie di fuga prive di fumo. Il sensore è versatile grazie agli otto intervalli di misura selezionabili e ai vari segnali di uscita.

Vantaggi e caratteristiche

Tecnologia di misura piezoelettrica: Dotato di un elemento sensore di alta qualità che rileva affidabilmente anche le più piccole variazioni di pressione.
Segnali di uscita universali: Supporta sia 0...5/10 V che 4...20 mA, assicurando un’integrazione fluida con qualsiasi sistema di gestione degli edifici (BMS).
Classe di protezione IP65: La custodia robusta e resistente ai raggi UV è completamente a prova di polvere e spruzzi d’acqua, ideale per il montaggio in unità di trattamento aria umida o locali tecnici.
8 intervalli di misura selezionabili: Grazie agli switch DIP regolabili, è possibile selezionare facilmente l’intervallo corretto (tra -100 e 2500 Pa), rendendo il sensore adatto praticamente a qualsiasi progetto.

Installazione, manutenzione e applicazioni

Il sensore di pressione differenziale Belimo è progettato per il montaggio a parete, su condotti o direttamente nelle unità di trattamento aria. Per il corretto funzionamento nella misura della pressione differenziale, i kit di tubi forniti vengono collegati alle connessioni del sensore (6 mm). La custodia offre un collegamento sicuro e ordinato attraverso un morsetto a innesto e un pressacavo con sblocco di trazione. Il sensore è ampiamente utilizzato negli edifici commerciali e industriali per il monitoraggio dei filtri, il controllo delle ventole e il mantenimento della sovrapressione nelle vie di fuga prive di fumo.

Componenti inclusi

Il sensore di pressione differenziale Belimo viene fornito di serie con:

Piastra di montaggio (custodia a L)
Set tubo Pitot, comprensivo di 2 raccordi per condotti aria, tubo da 2 m e viti di fissaggio

Marchio	Belimo
Categorie	Sensori e misuratori
GTIN	7630498100901
del produttore	22ADP-184
Numero articolo	23010044

Specifiche tecniche

Codice categoria	101
Tensione di alimentazione	24 V
Intervallo di misura (min)	-100 °C
Intervallo di misura (max)	2500 °C
Massima sovrappressione	40 Pa
Adatto per l'aria	Sì
Adatto per l'acqua	No
Adatto per i gas	Sì
Adatto per l'ammoniaca	No
Adatto per il petrolio	No
Adatto per glicole	No
Adatto per vapore	No
Temperatura del fluido in esercizio continuo (min)	-10 °C
Temperatura del fluido in esercizio continuo (max)	50 °C
Leggibile	No
Con display	No
Grado di protezione (IP)	IP65
Antideflagrante	No
Collegamento	Tubo pilastro
Elemento di misurazione	Piezoelettrico
Materiale del corpo	Plastica

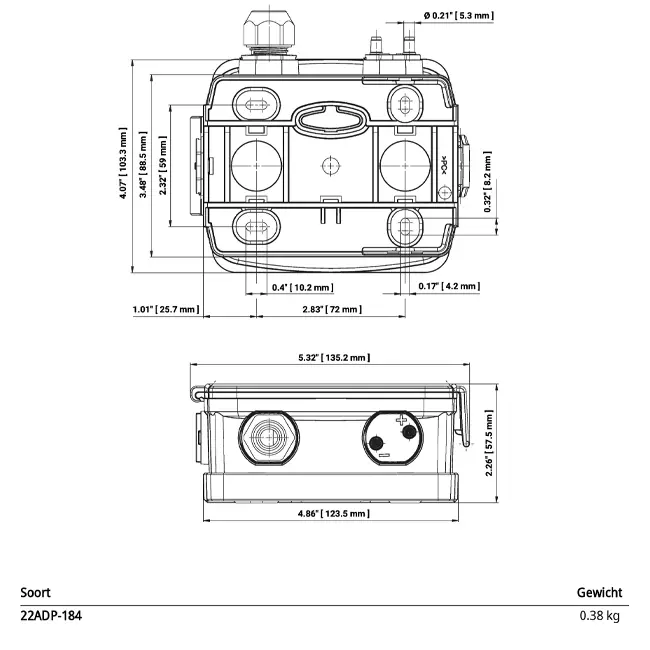

Altezza	152 mm
Larghezza	65 mm
Profondità	162 mm
Segnale d'uscita	0-10 V
