Caratteristiche
- 8 campi di misura regolabili
- Campo di misura: da -50 a +250°C
- Cavo flessibile per le distanze
- Grado di protezione IP65

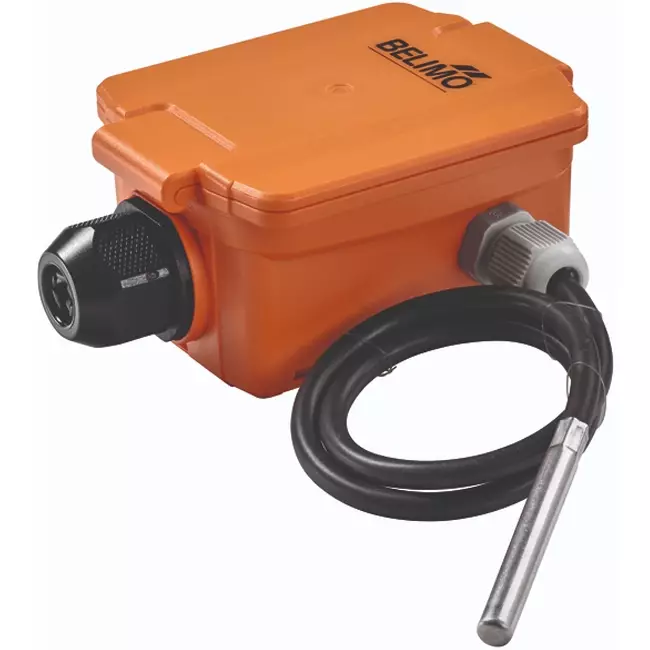

Belimo sensore di temperatura a cavo 4-20 mA - sonda 50x6 mm - 2 metri - 22CT-14H
Il Belimo 22CT-14H è un sensore di temperatura a cavo attivo, progettato per misurare temperature sia in condotti d’aria sia in tubazioni. Il sensore è dotato di una sonda in acciaio inox e di un cavo speciale per intercapedini, che permette un’installazione semplice anche in spazi difficili da raggiungere. L’elemento sensore PT1000 di classe AA garantisce una misurazione precisa, mentre il segnale di uscita 4-20 mA assicura un funzionamento affidabile su lunghe distanze di cablaggio. Con otto intervalli di misura configurabili, il sensore è ampiamente utilizzabile in diverse applicazioni HVAC.
Vantaggi e caratteristiche
- Segnale di uscita attivo 4-20 mA: Il segnale di corrente è immune ai disturbi sul cablaggio ed è compatibile con praticamente tutti i sistemi di controllo e BMS (Building Management Systems).
- Elemento sensore PT1000 classe AA: Offre una misurazione della temperatura stabile e precisa con una tolleranza di ±0,5°C a 21°C.
- Adatto sia per aria sia per acqua: Il sensore può essere usato sia in condotti d’aria sia in tubazioni, rendendolo versatile per numerose applicazioni HVAC.
- Otto intervalli di misura configurabili: Tramite un ponticello è possibile selezionare otto intervalli di misura, da -50 a +250°C, adattandoli all’applicazione specifica. La configurazione standard è da 0 a +160°C.
- Cavo speciale per intercapedini: Il cavo flessibile lungo 2 metri consente il montaggio in posizioni difficili da raggiungere all’interno delle installazioni.
- Grado di protezione IP65 / NEMA 4X: Completamente protetto da polvere e getti d’acqua, adatto all’uso in locali tecnici e ambienti umidi.
Installazione, manutenzione e applicazioni

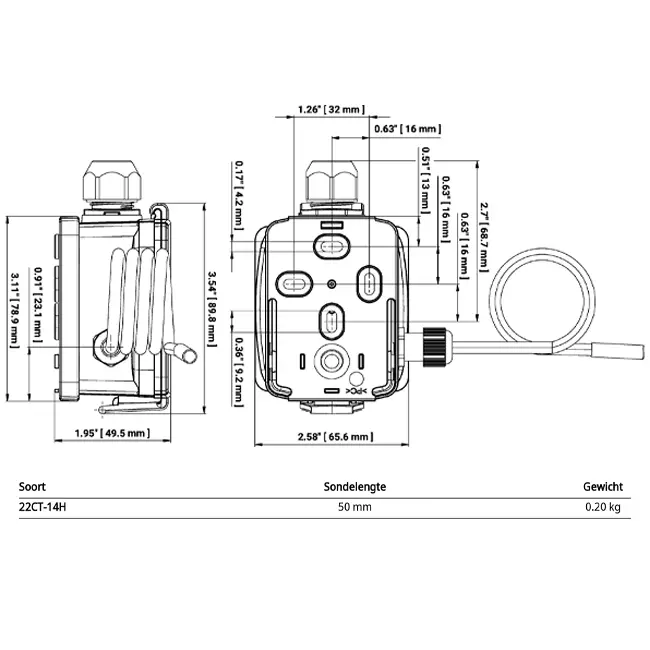

La sonda in acciaio inox da 50 mm di lunghezza e 6 mm di diametro è pronta per il montaggio diretto in condotti d’aria. Il collegamento elettrico avviene tramite un morsetto rimovibile (max 2,5 mm²). Il sensore è indicato per impianti di trattamento aria, reti di tubazioni e impianti climatici in edifici commerciali e industriali.
Informazioni pratiche
Il sensore è equipaggiato con una sonda in acciaio inox da 50 mm di lunghezza e 6 mm di diametro, dotata di un cavo di collegamento fisso lungo 2 metri. La temperatura del fluido può variare da -50 a +180°C. La tensione nominale è di 24 V DC. Il sensore pesa 0,20 kg ed è dotato di un involucro in policarbonato resistente ai raggi UV con guarnizione in NBR.
| Marchio | Belimo |
| Categorie | Sensori e misuratori |
| GTIN | 7630498101014 |
| del produttore | 22CT-14H |
| Numero articolo | 23010046 |
Specifiche tecniche
| Codice categoria | 101 |
| Con materiale di montaggio | Sì |
| Adatto per montaggio a parete | No |
| Adatto per montaggio a soffitto | No |
| Adatto per installazione su condotta | Sì |
| Adatto al montaggio su supporto tubolare | Sì |
| Adatto per l'aria | Sì |
| Adatto per liquidi | Sì |
| Adatto per i gas | No |
| Con scatola | Sì |
| Fissaggio del coperchio | Avvitato |
| Sensore dentro alloggiamento | No |
| Elemento sensore all'esterno dell'alloggiamento | Sì |
| Cavo fisso al sensore | Sì |
| Lunghezza del cavo | 2 m |
| Lunghezza sensore | 50 mm |
| Lunghezza inserto | 50 mm |
| Elemento sensore di diametro | 6 mm |
| Materiale elemento | Acciaio inossidabile |
| Tecnologia | Altro |
| Misura della temperatura attiva | Sì |
| Misura della temperatura passiva | No |
| Misura della temperatura media | No |
| Numero di punti di misurazione | 1 |
| Misura di CO2 | No |
| Misura del VOC | No |
| Misurazione dell'umidità relativa dell'aria | No |
| Misura dell'umidità assoluta dell'aria | No |
| Misura dell'entalpia | No |
| Misura del punto di rugiada | No |
| Misura del particolato (PM) | No |
| Campo di misura della temperatura (min) | -50 °C |
| Campo di misura della temperatura (max) | 250 °C |
| Numero di campi di misura | 8 |
| Possibile impostazione dell'offset | Sì |
| Rappresentazione trend | No |
| Salvataggio errori possibile | No |
| Potenziometro con manopola di regolazione | Sì |
| Supporto protocollo per BACnet | No |
| Protocollo di supporto per Modbus | No |
| Supporta il protocollo per MP (multi point) | No |
| Protocollo di supporto per KNX | No |
| Tecnologia LoRa | No |
| NFC (Near Field Communication) | No |
| Bluetooth | No |
| Compatibile Wi-Fi | No |
| Wireless | No |
| Con display | No |
| Tensione di alimentazione nominale DC (min) | 24 V |
| Tensione di alimentazione nominale DC (max) | 24 V |
| Numero di segnali di uscita | 1 |
| Numero di zone d'uscita 4 mA...20 mA | 1 |
| Umidità max. ambiente (senza condensa) | 95 % |
| Temperatura ambiente (min) | -35 °C |
| Temperatura ambiente (max) | 50 °C |
| Ambito di applicazione | Tubo/canale per immersione |
