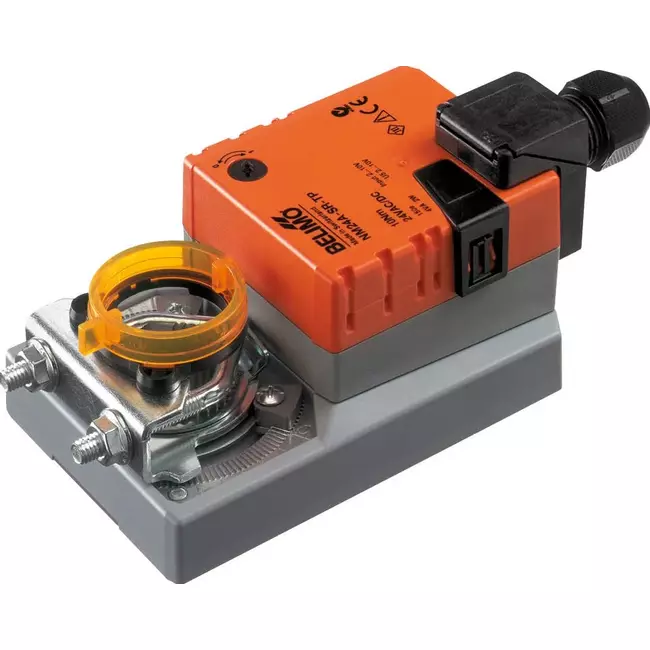

Servomotore Belimo - 24V modulante 10 Nm - NM24A-SR-TP

Il servomotore Belimo NM24A-SR-TP è un attuatore per valvole che consente di azionare la valvola di controllo nel sistema di ventilazione. Il servomotore permette di aprire e chiudere la valvola di controllo (controllo apertura/chiusura Belimo). Poiché è possibile montare il motore direttamente sull'albero della valvola, è molto facile da usare. Gli attuatori per valvole sono confezionati singolarmente e dotati di striscia antirotazione, indicatore di posizione meccanico e descrizione/schema per il collegamento. Il Belimo è dotato di motori senza spazzole o sensori; un algoritmo rileva il sovraccarico e previene il burnout. 5 anni di garanzia.

Il servomotore permette di controllare una valvola di controllo fino a 2 m². In 150 secondi il motore raggiunge un angolo di 90°, con angolo di rotazione massimo del servomotore Belimo di 95°.

Specifiche tecniche

Attuatore per valvole fino a circa 2m²
Momento torcente: 10 Nm
Durata: 150 secondi costanti
Angolo di rotazione massimo: 95°
Tensione di alimentazione: AC/DC 24V
Controllo: Modulante
Livello di sicurezza: IP 54
Regolazione manuale con pulsante
Controllo CC 0 - 10 V
Intervallo operativo CC 2 - 10 V
Feedback di posizione DC2 - 10V
Morsetto a vite per connessione con coperchio IP 54
Senso di rotazione a scelta (sinistra/destra)
Limitazione dell'angolo di rotazione integrata meccanicamente

Il motore Belimo viene montato direttamente sulle nostre valvole di controllo motorizzate. Visualizza qui la nostra gamma di valvole di controllo motorizzate.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	8719544154750
del produttore	NM24A-SR-TP
Numero articolo	23010021

Specifiche tecniche

Rilevamento automatico della corsa	No
Grado di protezione (IP)	IP54
Grado di protezione (NEMA)	3
Larghezza	80 mm
Codice categoria	101
Profondità	124 mm
Contatti finali	No
A prova di esplosione	No
Adatto per valvole	No
Adatto per appendice d'aria	Sì
Funzionamento manuale	Sì
Altezza	70 mm
Contatti ausiliari	No
Contatti ausiliari opzionali	Sì
Campo di lavoro regolabile	No
Feedback di posizione regolabile	No
Coppia di serraggio	10 Nm
Tempo di funzionamento	150 s
Materiale dell'alloggiamento	Plastica
Angolo di rotazione massimo	95 gradi
Consumo massimo di energia elettrica	4 VA
con flangia superiore per montaggio diretto ISO 5211	No
con indicatore di posizione meccanico	Sì
con ritorno a tensione zero	No
con funzione di sicurezza	No
Non-tensione chiusa	No
Feedback dello stand	0-10 V
Segnale di controllo	0-10 V
Umidità relativa consentita	0-95%
Versione	Rotante
Tensione di alimentazione	voedingsspanning--24-v-ac-dc
Lunghezza della corsa autoregolabile	No
Temperatura ambiente	-30-50
Trasmissione	Magnetico
Contatto di commutazione a potenziale zero	Sì
