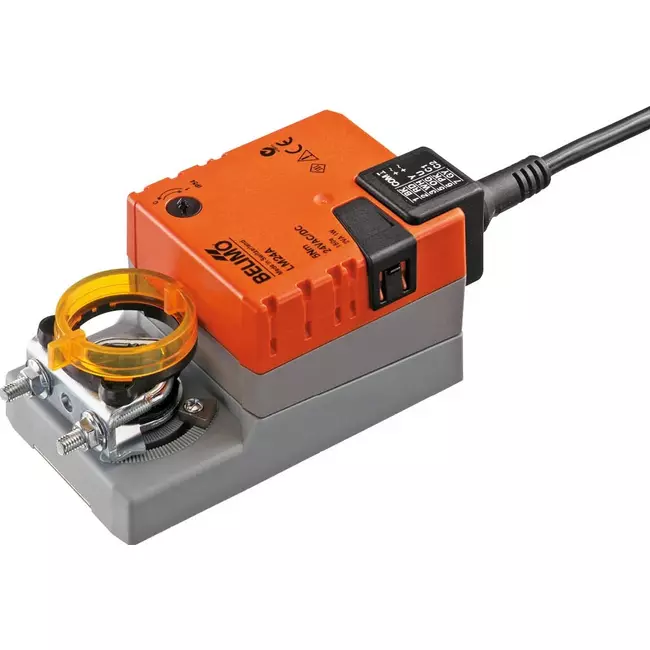

Servomotore Belimo - 24V o/d 5 Nm - LM24A

Il servomotore Belimo LM24 è un attuatore per valvole che consente di azionare la valvola di controllo nel sistema di ventilazione. Il servomotore permette di aprire e chiudere la valvola di controllo (controllo apertura/chiusura Belimo). Poiché è possibile montare il motore direttamente sull'albero della valvola, è molto facile da usare. Gli attuatori per valvole sono confezionati singolarmente e dotati di striscia antirotazione, indicatore di posizione meccanico e descrizione/schema per il collegamento. Il Belimo è dotato di motori senza spazzole o sensori; un algoritmo rileva il sovraccarico e previene il burnout. 5 anni di garanzia.

Il servomotore permette di controllare una valvola di controllo fino a 1 m². In 150 secondi il motore raggiunge un angolo di 90°, con angolo di rotazione massimo del servomotore Belimo di 95°.

Specifiche tecniche

Attuatore per valvole fino a circa 1 m².
Momento torcente: 5 Nm
Durata: 150 secondi costanti
Angolo di rotazione massimo: 95°
Tensione di alimentazione: AC/DC 24V - 50/60 Hz
Controllo: Aperto/chiuso o a tre punti
Livello di sicurezza: IP 54
Regolazione manuale con pulsante bloccabile
Controllo dei contatti di commutazione/chiusura
Cavo di collegamento PVC 1 metro
Senso di rotazione a scelta (sinistra/destra)
Limitazione dell'angolo di rotazione integrata meccanicamente
Terminale di collegamento albero universale

Il motore Belimo viene montato direttamente sulle nostre valvole di controllo motorizzate. Visualizza qui la nostra gamma di valvole di controllo motorizzate.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	8719544154675
del produttore	LM24A
Numero articolo	23010010

Specifiche tecniche

Rilevamento automatico della corsa	No
Grado di protezione (IP)	IP54
Grado di protezione (NEMA)	3
Larghezza	66 mm
Codice categoria	101
Profondità	116 mm
Contatti finali	No
A prova di esplosione	No
Adatto per valvole	No
Adatto per appendice d'aria	Sì
Funzionamento manuale	Sì
Altezza	61 mm
Contatti ausiliari	No
Contatti ausiliari opzionali	Sì
Campo di lavoro regolabile	No
Feedback di posizione regolabile	No
Coppia di serraggio	5 Nm
Lunghezza del cavo di collegamento	1 Meter
Tempo di funzionamento	150 s
Materiale dell'alloggiamento	Plastica
Angolo di rotazione massimo	95 gradi
Consumo massimo di energia elettrica	2 VA
con flangia superiore per montaggio diretto ISO 5211	No
con indicatore di posizione meccanico	Sì
con ritorno a tensione zero	No
con funzione di sicurezza	No
Non-tensione chiusa	No
Feedback dello stand	No
Segnale di controllo	A tre punti
Umidità relativa consentita	0-95%
Versione	Rotante
Tensione di alimentazione	voedingsspanning--24-v-ac-dc
Lunghezza della corsa autoregolabile	No
Temperatura ambiente	-30-50
Trasmissione	Magnetico
Contatto di commutazione a potenziale zero	Sì
