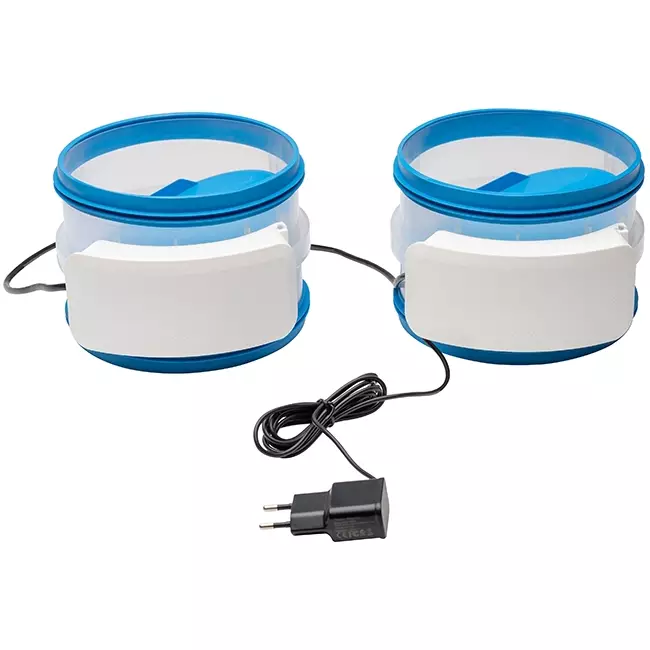

2 zone 15RF è costituita da due valvole collegate ai condotti dell'aria di alimentazione di entrambe le zone dell'unità di ventilazione meccanica Orcon. Con il comando RF15 si determina la zona di ventilazione. Le valvole in dotazione si chiudono per interrompere la fornitura di aria in una zona a scelta. I sensori intelligenti di CO2 collocati in soggiorno e in camera da letto, ad esempio, valutano la quantità di ventilazione necessaria. Almeno un sensore di CO2 per zona deve essere collegato alla valvola di zona collegata alla rispettiva zona.

Impostazioni di ventilazione

L'unità di controllo di zona è composta da 4 modalità, modalità 1, 2, 3 e una modalità automatica. In modalità automatica, la qualità dell'aria viene valutata in base ai misuratori di CO2, dopodiché il modulo di controllo controlla automaticamente la portata della ventilazione.

Nella posizione 1, entrambe le valvole sono completamente aperte e la ventilazione è minima. Durante l'impostazione 2, la stanza viene ventilata per 12 ore con un'impostazione medio-alta. Quando una zona è impostata sulla posizione 2, una valvola è del tutto aperta e una valvola rimane parzialmente chiusa. La modalità 2 può essere utilizzata anche come modalità notturna, ad esempio nelle camere da letto in cui non è installato un sensore di CO2. In posizione 3, la ventilazione massima si ottiene con entrambe le valvole aperte. La posizione 3 è attiva per un'ora, dopodiché la fornitura di aria passa alla modalità automatica. L'impostazione 3 è ideale, ad esempio, quando si fa la doccia o si cucina.

La confezione di 2 zone RF15 contiene:

• 4 valvole per zone
• 2 x flangia di collegamento valvola di zona per montaggio su HRC
• Adattatore SV
• Manuale

Compatibilità

Il controllo a zone Orcon è adatto solo per il ventilatore bilanciato Orcon tipo HRC e per i sensori di CO2 Orcon con anno di produzione 2021 o successivo. I modelli supportati includono HRC 350 Ventiflow e HRC 450 Ventiflow.

Connessione

Il collegamento consiste in un alimentatore da 5 volt incluso che si collega a una presa da 230 volt 50/60 Hz.
