Caratteristiche

Soluzione di riduzione termica e acustica
Taglio laser
Isolamento 9 mm
Collegamento alla scheda

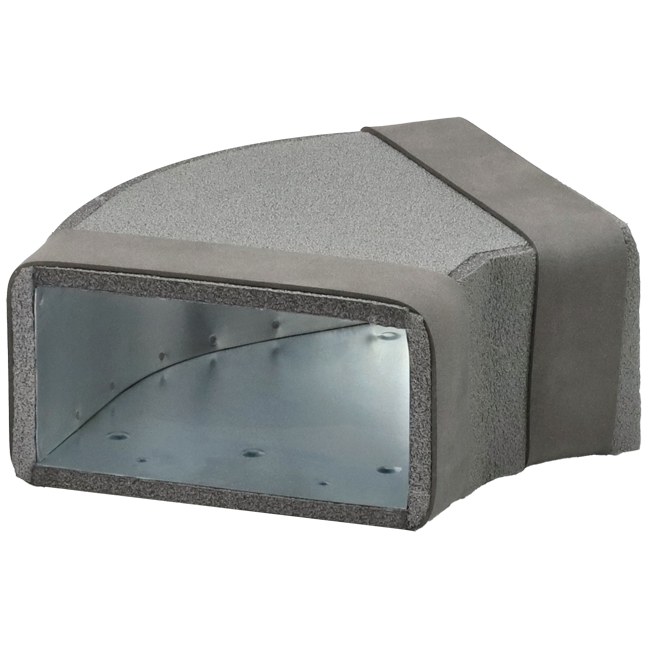

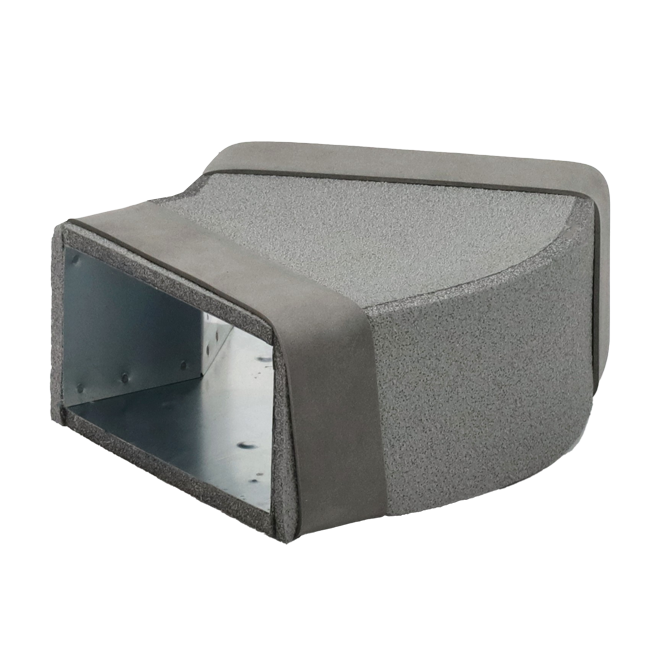

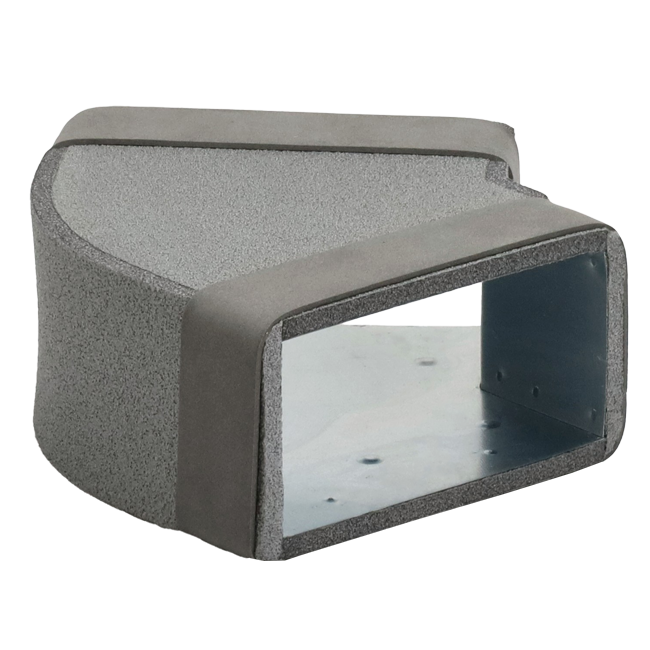

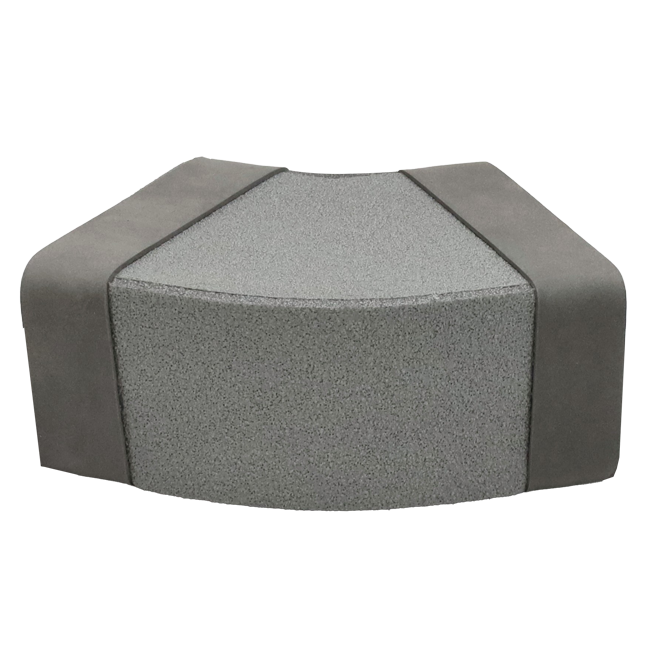

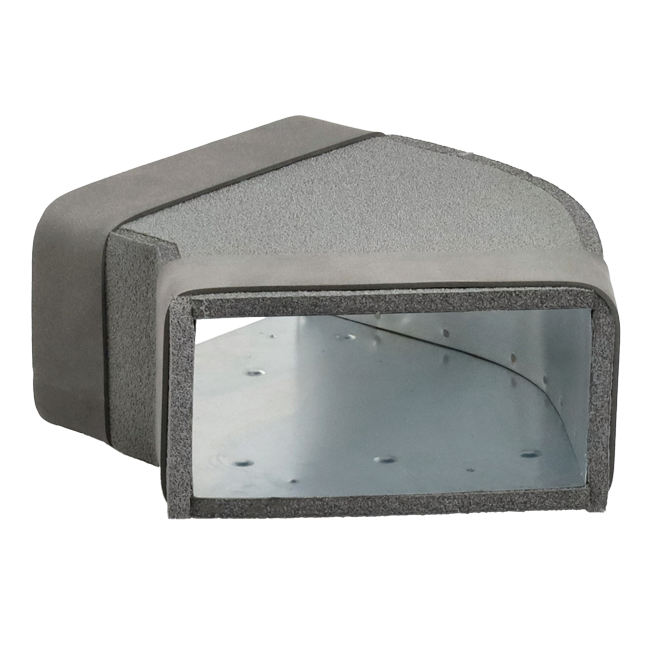

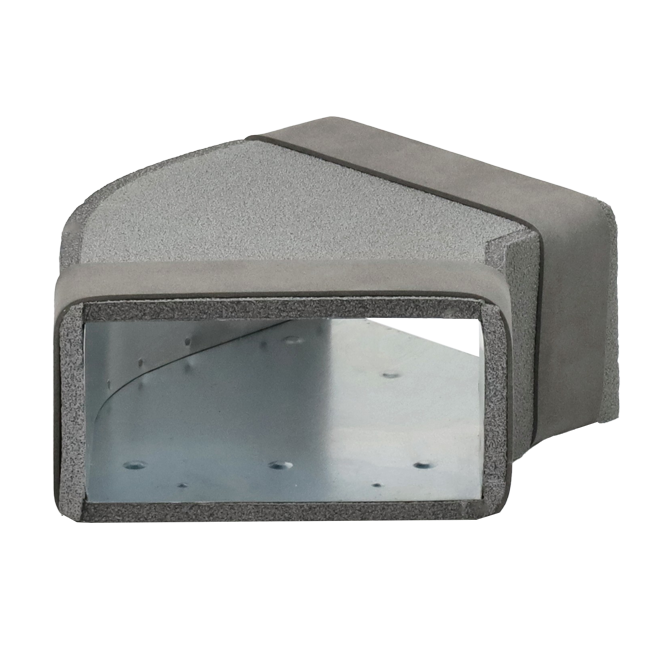

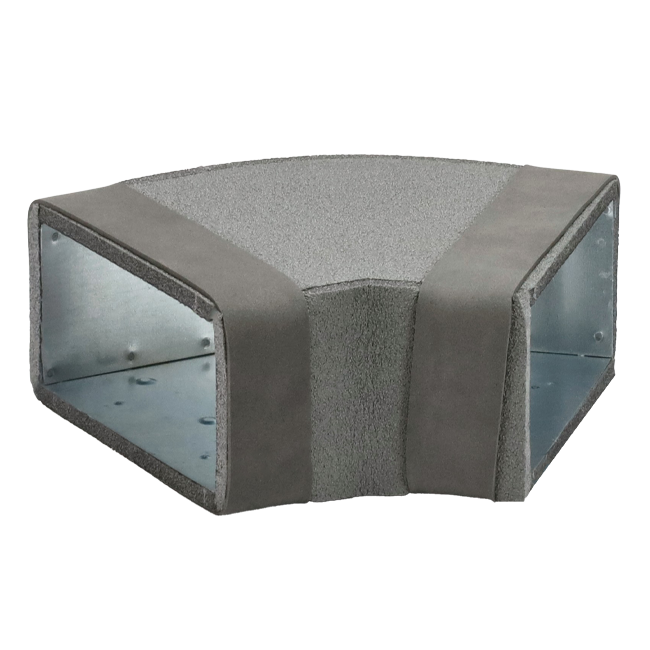

Curva isolata zincata a 45 gradi - 170 mm x 80 mm

Questa curva isolata zincata a 45 gradi con dimensioni 170 mm x 80 mm ha un'estremità di ingresso che ricade direttamente su un condotto, senza la necessità di un connettore aggiuntivo per collegare la curva a un condotto di ingresso.

I condotti di ingresso sono condotti di ventilazione che vengono integrati in un pavimento o nel cemento per consentire la distribuzione o l'estrazione dell'aria negli edifici. Questi prodotti flessibili sono progettati per essere invisibili e sono comunemente utilizzati nelle nuove costruzioni e nei progetti di ristrutturazione. Inoltre, un condotto di aspirazione può essere utilizzato in pareti, pavimenti e/o soffitti. In combinazione con un canale diritto e vari raccordi, è possibile costruire un condotto di ventilazione secondo le esigenze. Sono disponibili sia canali rotondi che rettangolari. Alcuni dei vantaggi dei condotti a collasso sono: flusso d'aria efficiente, risparmio di spazio, riduzione del rumore e flessibilità di progettazione.

Specifiche del prodotto

I nostri condotti d'aria a collasso isolati sono appositamente progettati per l'uso nell'edilizia residenziale e in pavimenti equivalenti all'edilizia residenziale. Inoltre, questi prodotti durevoli sono realizzati in acciaio zincato di alta qualità. Questo acciaio è dotato di un rivestimento di zinco resistente alla corrosione, applicato secondo l'affidabile processo Sendzimir, che prevede l'applicazione di un rivestimento di zinco su due lati. Questo garantisce una protezione robusta e duratura contro la corrosione, in conformità alle norme NEN-EN 10346 e NEN-EN 10143.

In base alle dimensioni del condotto dell'aria, scegliamo lo spessore della lamiera più adatto per garantire resistenza e funzionalità. Per i canali di dimensioni 170x80 mm, si utilizza uno spessore della lamiera di 0,5 mm, mentre per le dimensioni maggiori, come 220x80 mm e 300x80 mm, si utilizza una lamiera di 0,6 mm. I giunti trasversali dei condotti rettangolari pour-in sono progettati come giunti scorrevoli, utilizzando un pezzo di accoppiamento. Questi giunti sono fissati saldamente con viti autoforanti. Per evitare che l'acqua o il cemento penetrino nel condotto dell'aria, i giunti sono rifiniti con un nastro in PVC. I giunti longitudinali sono eseguiti con una connessione flangiata o saldata a punti. Queste caratteristiche rendono i nostri condotti d'aria pieghevoli zincati una scelta affidabile per i progetti edilizi in cui la durata e la qualità sono di primaria importanza.

Marchio	Econox
Categorie	Tubo rettangolare inox Thermoduct 170x80mm
GTIN	8719544284617
del produttore	10064039
Numero articolo	10064039

Specifiche tecniche

Codice categoria	204
Tipologia	Canale isolato all'esterno
Materiale del canale	Acciaio
Natura del materiale del canale	Altro
Spessore parete del canale	0.5 mm
Materiale dell'isolamento	Altro
Spessore dell'isolamento	9 mm
Superficie protezione esterna	Zincato Sendzimir
Protezione superficie interna	Zincato Sendzimir
Colore esterno	Grigio
Larghezza nominale del condotto	172 mm
Altezza nominale del condotto	82 mm
Collegamento 1	Estremità collegamento
Collegamento 2	Estremità collegamento
Modello curva esterna	Curva liscia
Modello curva interna	Curva liscia
Cambio di direzione	Orizzontale
Angolo del gomito	45 °
Lunghezza del collegamento 1	115 mm
Lunghezza operativa del collegamento 1	75 mm
Lunghezza del collegamento 2	115 mm
Lunghezza operativa del collegamento 2	75 mm
Massima sovrappressione	1000 Pa
Classe di tenuta dell'aria secondo la norma EN 1751	C
Incorporabile nel calcestruzzo	Sì
