Caratteristiche

Soluzione di riduzione termica e acustica
Taglio laser

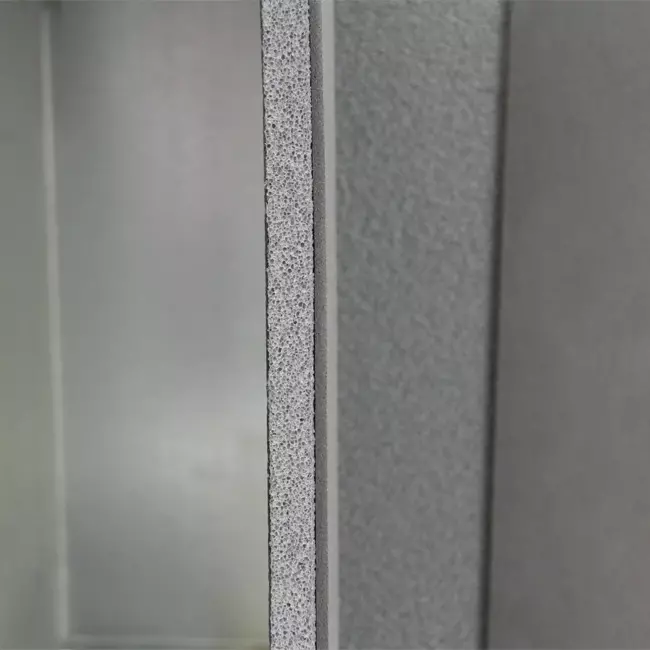

Isolamento 9 mm
Collegamento alla scheda

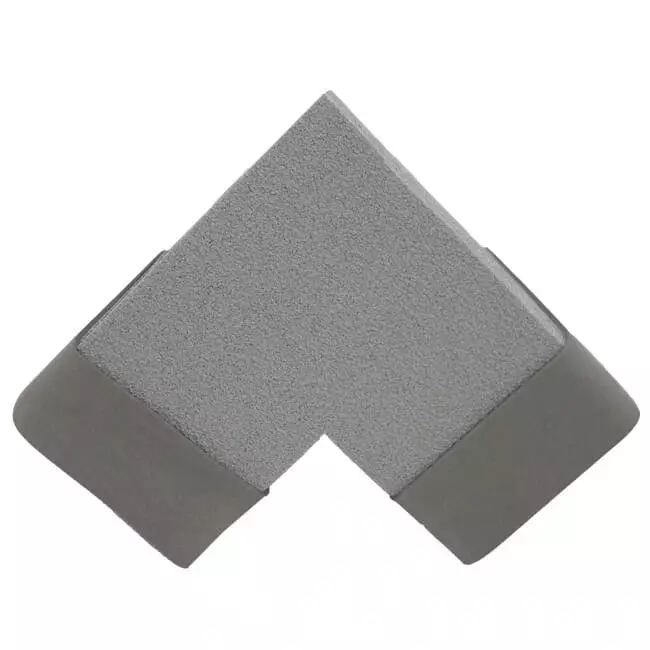

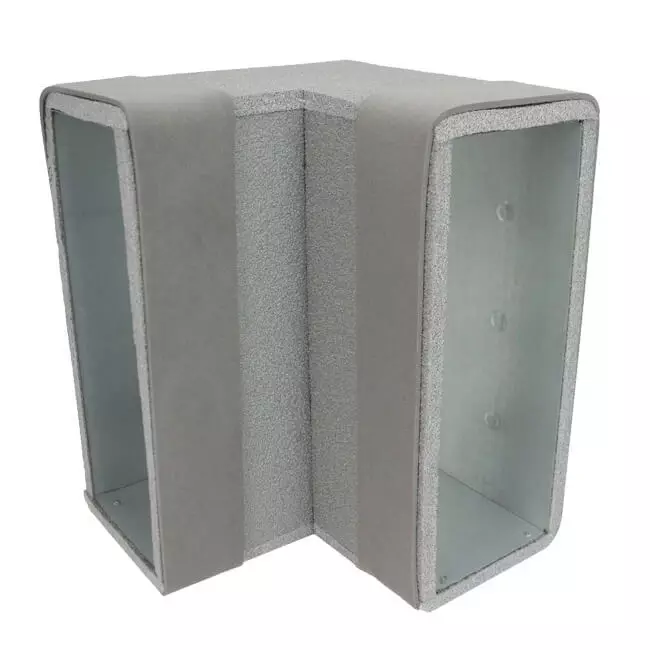

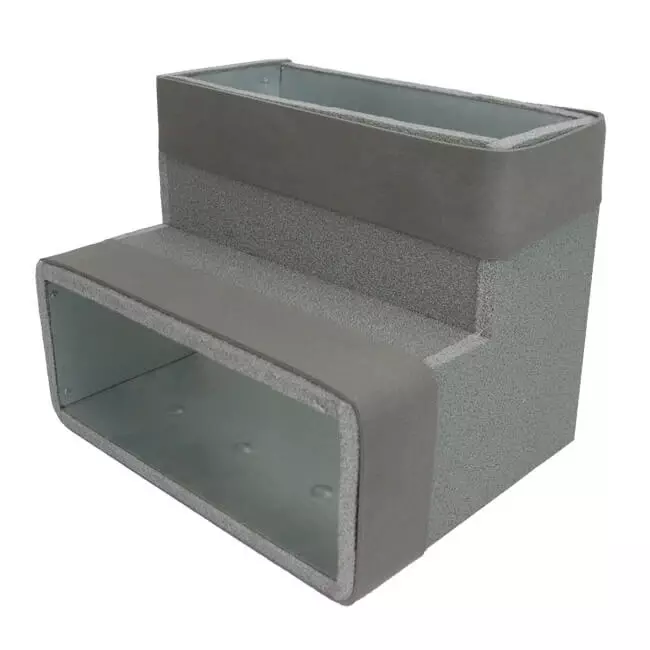

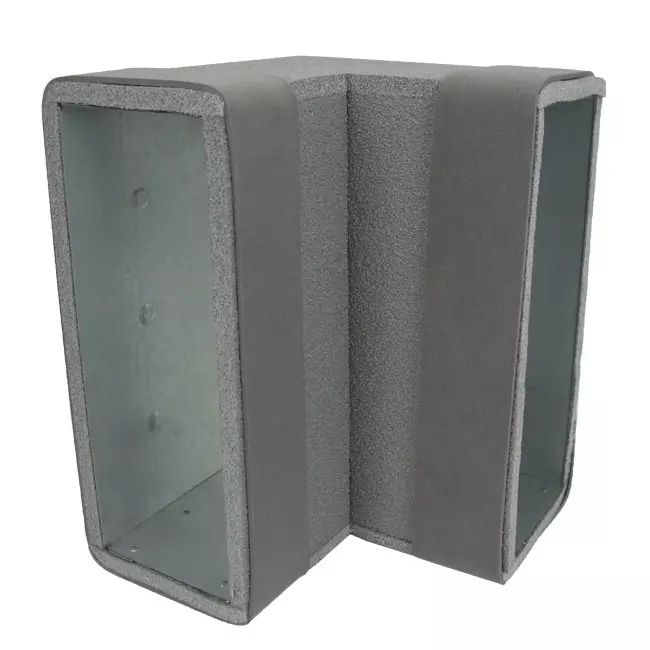

Curva isolata zincata a 90 gradi - 170 mm x 80 mm

Questa curva isolata zincata a 90 gradi con dimensioni 170 mm x 80 mm ha un'estremità di ingresso che ricade direttamente su un condotto, senza la necessità di un connettore aggiuntivo per collegare la curva a un condotto di ingresso.

I condotti di ingresso sono condotti di ventilazione che vengono integrati in un pavimento o nel cemento per consentire la distribuzione o l'estrazione dell'aria negli edifici. Questi prodotti flessibili sono progettati per essere invisibili e sono comunemente utilizzati nelle nuove costruzioni e nei progetti di ristrutturazione. Inoltre, un condotto di aspirazione può essere utilizzato in pareti, pavimenti e/o soffitti. In combinazione con un canale dritto e vari raccordi, è possibile costruire un condotto di ventilazione a seconda delle esigenze. Sono disponibili sia canali rotondi che rettangolari. Alcuni vantaggi dei condotti di ventilazione sono l'efficienza del flusso d'aria, il risparmio di spazio, la riduzione del rumore e la flessibilità del design.

Specifiche del prodotto

I nostri condotti di ventilazione isolati sono progettati appositamente per l'uso nell'edilizia residenziale e in pavimenti equivalenti all'edilizia residenziale. Inoltre, questi prodotti durevoli sono realizzati in acciaio zincato di alta qualità. Questo acciaio è dotato di un rivestimento di zinco resistente alla corrosione, applicato con l'affidabile processo Sendzimir, che prevede l'applicazione di un rivestimento di zinco su due lati. Questo garantisce una protezione robusta e duratura contro la corrosione, in conformità alle norme NEN-EN 10346 e NEN-EN 10143.

In base alle dimensioni del condotto dell'aria, scegliamo lo spessore della lamiera più adatto per garantire resistenza e funzionalità. Per i canali di dimensioni 170x80 mm si utilizza uno spessore di 0,5 mm, mentre per le dimensioni maggiori, come 220x80 mm e 300x80 mm, si utilizza una lastra di 0,6 mm. I giunti trasversali dei canali rettangolari pour-in sono progettati come giunti scorrevoli, utilizzando un pezzo di accoppiamento. Questi giunti sono fissati saldamente con viti autoforanti. Per evitare che l'acqua o il cemento penetrino nel condotto dell'aria, i giunti sono rifiniti con un nastro in PVC. I giunti longitudinali sono eseguiti con una connessione flangiata o saldata a punti. Queste caratteristiche rendono i nostri condotti d'aria pieghevoli zincati una scelta affidabile per i progetti edilizi in cui la durata e la qualità sono di primaria importanza.

Marchio	Econox
Categorie	Tubo rettangolare inox Thermoduct 170x80mm
GTIN	8719544284648
del produttore	10064041
Numero articolo	10064041

Specifiche tecniche

Codice categoria	204
Tipologia	Canale isolato all'esterno
Materiale del canale	Acciaio
Natura del materiale del canale	Altro
Spessore parete del canale	0.5 mm
Materiale dell'isolamento	Altro
Spessore dell'isolamento	9 mm
Superficie protezione esterna	Zincato Sendzimir
Protezione superficie interna	Zincato Sendzimir
Colore esterno	Grigio
Larghezza nominale del condotto	172 mm
Altezza nominale del condotto	82 mm
Collegamento 1	Estremità collegamento
Collegamento 2	Estremità collegamento
Modello curva esterna	Curva a squadro
Modello curva interna	Curva a squadro
Cambio di direzione	Verticale
Angolo del gomito	90 °
Lunghezza del collegamento 1	172 mm
Lunghezza operativa del collegamento 1	103 mm
Lunghezza del collegamento 2	172 mm
Lunghezza operativa del collegamento 2	103 mm
Massima sovrappressione	1000 Pa
Classe di tenuta dell'aria secondo la norma EN 1751	C
Incorporabile nel calcestruzzo	Sì
