Caratteristiche

PVC resistente agli urti
100% riciclabile
Convenienza dell'installazione
Classe di tenuta all'aria ATC1

Wavin Ventiza Ramo T in PVC ovale 195x80 mm per diametro 160 mm M/M/M

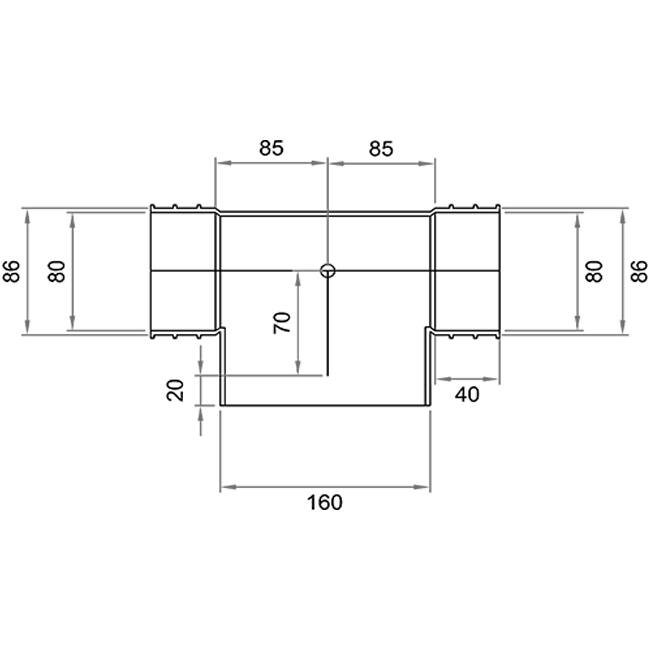

Questo ramo T in PVC ha le dimensioni di 195mm x 80mm (ovale) e presenta un attacco a boccola su tutti e tre i lati che si adatta direttamente a un canale, senza la necessità di un ulteriore pezzo di collegamento per accoppiarlo con il canale incassato. L'attacco nella parte inferiore ha un diametro di 160mm.

I canali e i raccordi ovali hanno un'altezza di installazione di soli 90 mm (altezza del canale 80 mm). Questo rende il sistema non solo adatto per applicazioni incassate, ma anche per il montaggio in soffitti ribassati o altre limitazioni di spazio. Il robusto PVC resistente agli urti li rende durevoli e capaci di sopportare i carichi durante il getto del calcestruzzo.

I canali incassati sono canali di ventilazione integrati in un pavimento o nel calcestruzzo per consentire la distribuzione o l'aspirazione dell'aria negli edifici. Questi prodotti flessibili sono progettati per essere invisibili e sono comunemente utilizzati in progetti di nuova costruzione e ristrutturazione. Inoltre, un canale incassato può essere utilizzato in muri, pavimenti e/o soffitti. Combinato con un canale incassato dritto e vari raccordi, un canale di ventilazione può essere installato secondo le necessità. Esistono sia canali incassati rotondi che rettangolari. Alcuni vantaggi dei canali incassati includono: un flusso d'aria efficiente, risparmio di spazio, riduzione del rumore e flessibilità nel design.

Canali e raccordi: tenuta all'aria e durata

I canali e i raccordi soddisfano la massima classe di tenuta all'aria, ATC1, come stabilito nella norma NEN-EN 17192:2019. Ciò significa che il sistema è tre volte più ermetico rispetto ai sistemi con ATC2, corrispondente alla classe di tenuta all'aria LUKA D. Questa alta tenuta all'aria migliora sia l'efficienza energetica che la qualità dell'aria.

Vantaggi della bassa rugosità delle pareti

Grazie alla bassa rugosità delle pareti in PVC, si accumula meno sporcizia e le perdite per attrito sono minime. Il PVC ha la rugosità delle pareti più bassa tra tutti i canali di ventilazione, contribuendo a un flusso d'aria ottimale. I canali flessibili, d'altra parte, hanno la rugosità delle pareti più alta, sebbene eccellano in flessibilità.

Collegamenti forti e affidabili

Una caratteristica unica del sistema è la presenza di nervature aggiuntive attorno alla boccola. Queste nervature migliorano la presa e garantiscono un collegamento più forte, essenziale durante il getto del calcestruzzo.

Durevole e facile da installare

I canali sono 100% riciclabili, contribuendo a soluzioni edilizie ecologiche. L'uso di giunti incollati rende l'installazione rapida e semplice, risparmiando tempo e costi.

Marchio	Wavin
Categorie	PVC Canali di collasso ovali 195x80
GTIN	8712148621284
del produttore	3172819161
Numero articolo	19710017

Specifiche tecniche

Codice categoria	245
Tipologia	Altro
Materiale del canale	Plastica
Natura del materiale del canale	PVC
Spessore parete del canale	3.5 mm
Metodo di produzione	Senza interruzioni
Materiale dell'isolamento	Altro
Superficie protezione esterna	Non trattato
Protezione superficie interna	Non trattato
Parete interna preforata	No
Colore esterno	Blu
Forma design	Elemento a T
Diametro nominale del condotto, collegamento 1	195 mm
Collegamento 1	Manicotto incollato
Diametro nominale del condotto, collegamento 2	160 mm
Collegamento 2	Manicotto incollato
Diametro nominale del condotto, collegamento 3	195 mm
Collegamento 3	Manicotto incollato
Con profilo aperto	No
Con terminale aperto	No
Con guarnizione premontata	No
Angolo	90 °
Lunghezza operativa del collegamento 1	125 mm
Lunghezza operativa del collegamento 2	48.5 mm
Lunghezza operativa del collegamento 3	125 mm
Lunghezza collegamento inserto 1	40 mm
Lunghezza collegamento inserto 2	40 mm
Lunghezza collegamento inserto 3	40 mm
Classe di tenuta dell'aria secondo la norma EN 1751	D
Incorporabile nel calcestruzzo	Sì
Resistenza termica Rd	60 (m².K)/W
Trattamento antibatterico	No
Esecuzione antistatica	No
