Caratteristiche

Acciaio zincato Sendzimir
Classe di tenuta all’aria C
Per canali dell’aria rettangolari
Dimensioni dei canali fino a 999 mm

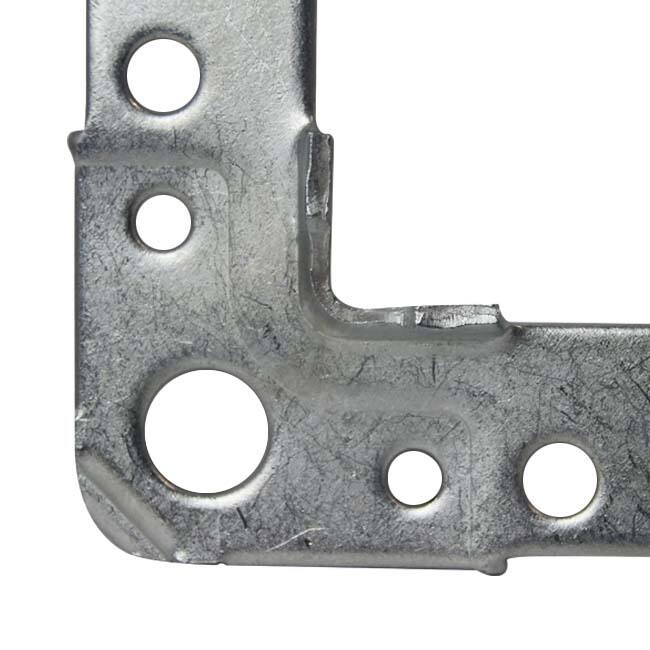

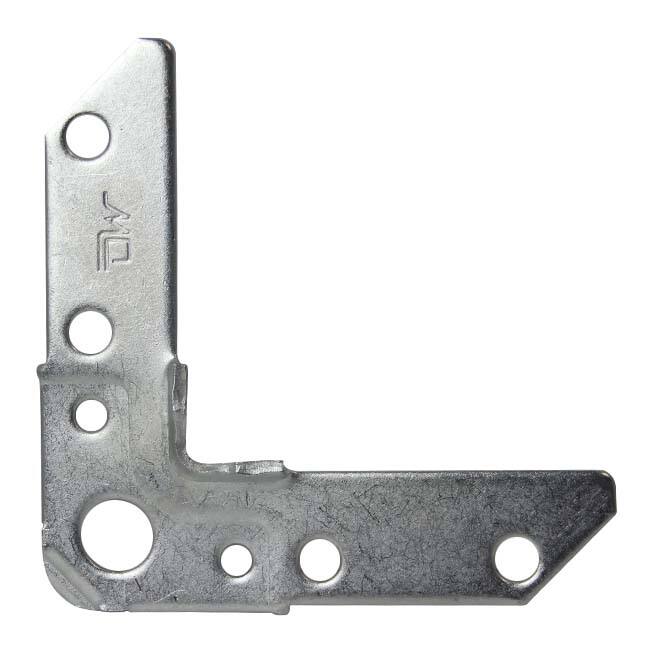

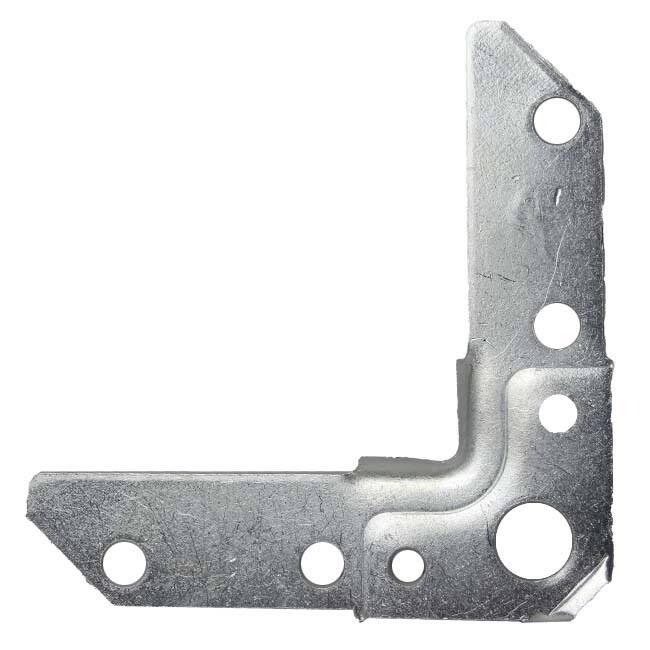

Angolare per flangia – SB20

L’angolare per flangia standard SB20 è stato progettato specificamente per essere utilizzato come parte di un collegamento ad angolo per canali dell’aria rettangolari. È realizzato in acciaio zincato Sendzimir di alta qualità, che garantisce un’eccellente resistenza alla corrosione e contribuisce a una lunga durata nel tempo. Questo rende il profilo particolarmente adatto a numerose applicazioni nei sistemi di ventilazione e di trattamento dell’aria.

Vantaggi e caratteristiche

Acciaio zincato Sendzimir: Offre una protezione ottimale contro la corrosione e una lunga durata senza necessità di manutenzione.
Ampia applicabilità: Adatto a diversi canali dell’aria rettangolari nei sistemi di ventilazione, trattamento dell’aria e HVAC.
Facilità d’uso: Grazie ai semplici metodi di fissaggio, è adatto sia per installazioni professionali sia per il montaggio fai-da-te.
Collegamento dei canali a tenuta d’aria: Progettato per garantire una sigillatura affidabile e duratura tra i canali dell’aria.

Installazione

Il profilo di flangia viene fissato direttamente al canale dell’aria mediante punzonatura, saldature a punti, viti autofilettanti o rivetti ciechi. I collegamenti trasversali vengono uniti mediante morsetti a vite o strisce di sovrapposizione, mantenendo una distanza massima centro-centro di 500 mm. Gli angolari sono fissati con bulloni e dadi zincati, ad esempio un bullone M8x25 mm in combinazione con un dado esagonale M8, per garantire un collegamento solido e duraturo. In caso di collegamento trasversale completo sono necessari angolari SB20 e, per migliorare la tenuta all’aria, è possibile applicare una guarnizione tra i collegamenti trasversali.

Applicazioni e utilizzo

L’angolare per flangia SB20 viene generalmente utilizzato per dimensioni dei canali fino a 999 mm inclusi. Per larghezze o altezze superiori a 999 mm si consiglia di passare all’angolare SB30, adatto a canali più grandi e pesanti. L’angolare per flangia è adatto a sistemi di ventilazione, unità di trattamento dell’aria e impianti HVAC.
