Caratteristiche

Acciaio zincato Sendzimir
Classe di tenuta all’aria C
Per condotti d'aria rettangolari
Dimensioni del canale fino a 999 mm

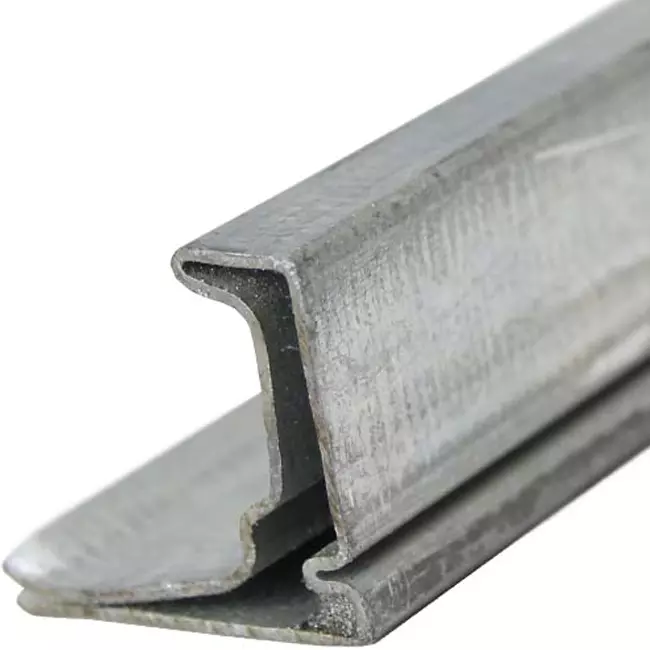

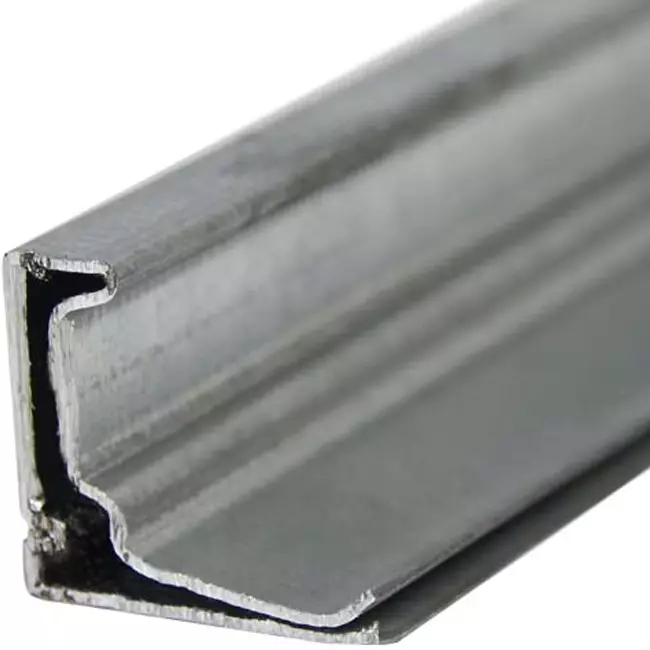

Profilo Flangia Seal SB20 – 1 m

Il profilo flangia Seal SB20 (1 metro) di Econox è stato appositamente progettato per l’uso come componente di collegamento trasversale nei condotti d’aria rettangolari. Il profilo è realizzato in acciaio zincato Sendzimir di alta qualità, garantendo un’eccellente resistenza alla corrosione e contribuendo a una lunga durata nel tempo. Questo lo rende particolarmente adatto per molteplici applicazioni nei sistemi di ventilazione e trattamento aria.

Vantaggi e caratteristiche

Acciaio zincato Sendzimir: Offre una protezione ottimale contro la corrosione e una lunga vita utile senza necessità di manutenzione.
Montaggio semplice: Dotato di una forma profilata che consente un fissaggio rapido tramite fori passanti, viti parker o rivetti.
Ampia versatilità: Adatto a diversi condotti d’aria rettangolari utilizzati in sistemi di ventilazione, unità di trattamento aria e HVAC.
Facilità d’uso: Grazie ai metodi di fissaggio semplici è idoneo sia per installazioni professionali sia per il fai-da-te.
Connessione a tenuta d’aria: Progettato per garantire un sigillo affidabile e duraturo tra i condotti d’aria.

Montaggio

Il profilo flangia viene fissato direttamente al condotto tramite fori passanti, saldature puntiformi, viti parker o rivetti. L’assemblaggio delle giunzioni trasversali avviene con morsetti a vite o bande sovrapposte, mantenendo una distanza massima centro-centro di 500 mm. Gli angoli sono montati con bulloni e dadi zincati, ad esempio un bullone filettato M8x25 mm abbinato a un dado esagonale M8, per una connessione robusta e duratura. Nel caso di una giunzione trasversale completa, sono necessari gli angoli flangia SB20 e, per migliorare la tenuta all’aria, tra le giunzioni trasversali può essere applicata una guarnizione sigillante per condotti.

Applicazioni e utilizzo

Il profilo flangia SB20 è generalmente utilizzato per dimensioni di condotti fino a 999 mm. Per larghezze o altezze superiori a 999 mm si consiglia il passaggio al profilo flangia SB30, adatto a condotti più grandi e pesanti. Il profilo è indicato per sistemi di ventilazione, unità di trattamento aria e installazioni HVAC.
