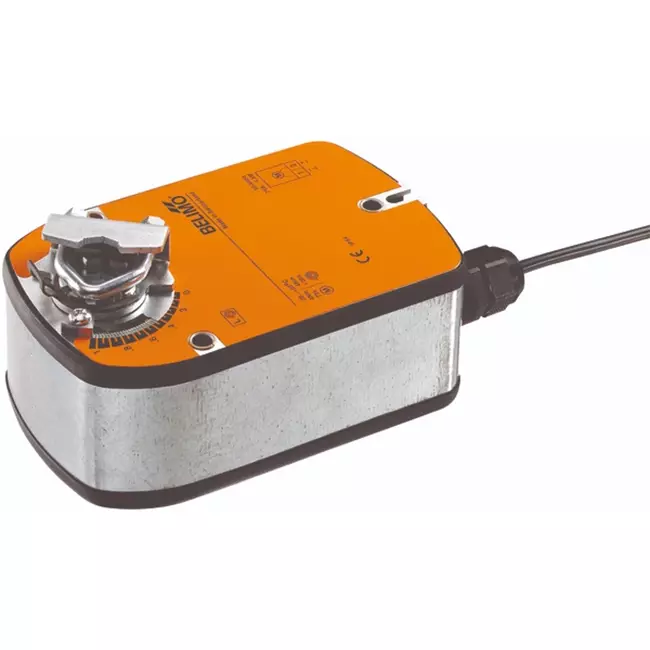

Attuatore per valvole modulanti Belimo con ritorno a molla 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Attuatore modulante per valvole Belimo con molla di ritorno 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Il Belimo LF24-SR è un attuatore per valvole versatile con molla di ritorno, progettato per comandare sezioni di valvole aria negli impianti tecnici degli edifici. L’attuatore è controllato tramite segnale 2-10 V e invia un feedback di posizione 2-10 V al regolatore o al sistema a cascata. Basandosi su un segnale di misura esterno, ad esempio da un sensore che monitora grandezze rilevanti come temperatura, pressione o qualità dell’aria, viene generato un segnale comando che ordina al motore Belimo di regolare la posizione della valvola. Oltre al controllo modulante, l’attuatore supporta anche modalità apri/chiudi, 3 punti e controllo comunicativo tramite MP-Bus, consentendo l’impiego sia in sistemi di building automation semplici che complessi. In caso di mancanza di alimentazione, la valvola ritorna automaticamente alla posizione di sicurezza tramite energia elastica. Il tempo di corsa del motore è regolabile da 75 a 300 secondi, mentre la molla di ritorno chiude la valvola in meno di 20 secondi. Con una coppia di 4 Nm, un consumo a riposo di soli 0,8 W e un livello sonoro eccezionalmente basso di 36 dB(A), è adatto a valvole di dimensioni ridotte in impianti terziari e residenziali.

Vantaggi e funzionalità

• Molteplici modalità operative: L’attuatore supporta controllo modulante (2–10 V), apri/chiudi, 3 punti e controllo comunicativo MP-Bus, permettendo l’utilizzo di un unico attuatore in diversi scenari di regolazione senza hardware aggiuntivo.
• Comunicazione MP-Bus: Tramite MP-Bus è possibile controllare fino a 16 attuatori con un unico cavo condiviso a 3 conduttori, riducendo notevolmente i costi di cablaggio e i tempi di installazione.
• Feedback posizione 2–10 V: Fornisce elettronicamente la posizione reale della valvola da utilizzare in regolazioni come sistemi a cascata o BMS (Building Management System).
• Ritorno automatico con molla in assenza di tensione: La valvola ritorna entro 20 secondi alla posizione di sicurezza senza necessità di alimentazione esterna o controllo.
• Estremamente silenzioso: Con un livello sonoro di soli 36 dB(A), l’attuatore è ideale per ambienti sensibili al rumore come uffici, camere di hotel e strutture sanitarie.
• Configurabile tramite Belimo Assistant 2: Parametri quali escursione, feedback di posizione e tempi di corsa sono facilmente modificabili tramite l’app Belimo Assistant 2 su smartphone, tablet o PC.
• Direzione di movimento regolabile con montaggio L/R: La direzione di rotazione del motore e della molla di ritorno viene definita al momento del montaggio, permettendo flessibilità nell’installazione su diverse configurazioni di valvole.
• Sicurezza da sovraccarichi senza finecorsa: L’attuatore si arresta automaticamente al raggiungimento del fine corsa meccanico, prevenendo usura e semplificando l’impianto.
• Classe di protezione IP54: Protetto da polvere e spruzzi d’acqua da tutte le direzioni, assicurando resistenza alle condizioni ambientali quotidiane e lunga durata.

Installazione, manutenzione e applicazioni

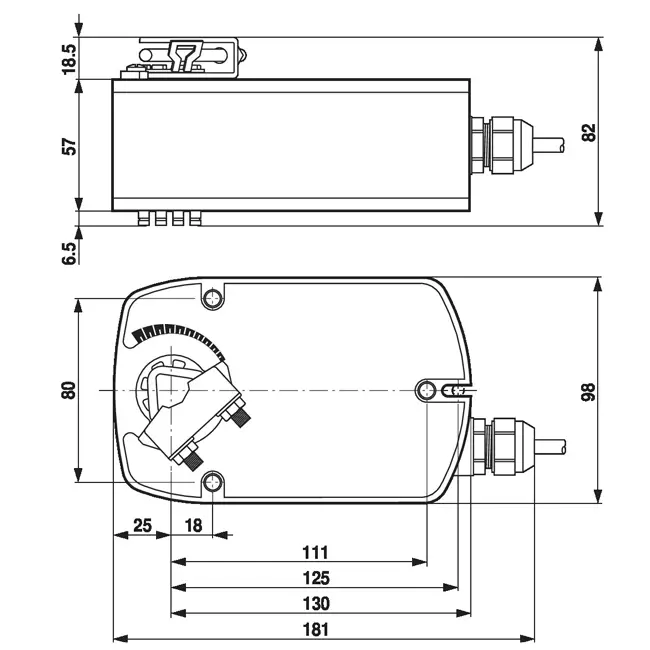

L’attuatore si monta direttamente sull’albero della valvola tramite la fascetta universale fornita, compatibile con diametri albero da 8 a 16 mm. L’albero deve avere una lunghezza minima di 84 mm e sporgere almeno 20 mm. Un dispositivo antitorsione incluso evita che l’attuatore ruoti insieme all’albero. La direzione di movimento di motore e molla si imposta tramite il verso di montaggio (L/R). L’angolo di rotazione è meccanicamente regolabile dal 37% fino a un massimo del 95%. L’attuatore non dispone di regolazione manuale. Il collegamento elettrico avviene tramite cavo fisso da 1 metro con quattro conduttori da 0,75 mm². L’attuatore è configurabile con Belimo Assistant 2, esente da manutenzione e ideale per il posizionamento modulante e comunicativo di piccole sezioni di valvole aria in unità di ventilazione, fan coil, unità trattamento aria e sistemi di building automation in impianti terziari e residenziali.
