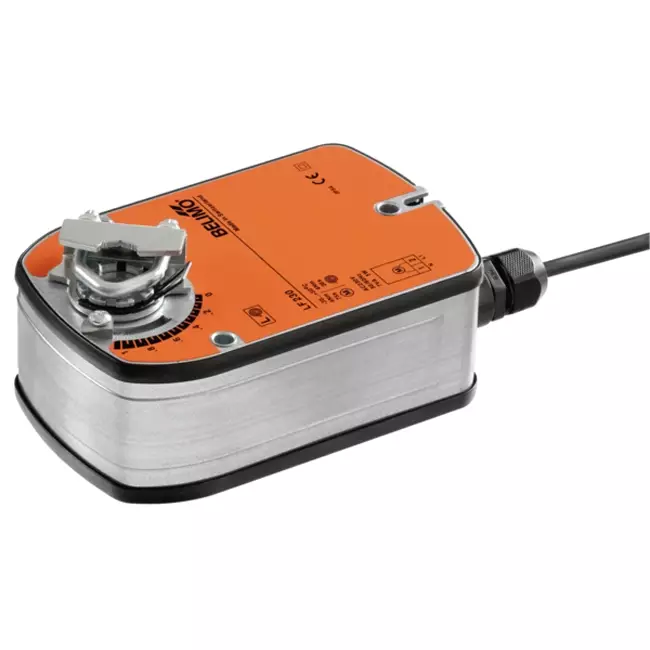

Attuatore rotativo Belimo con ritorno a molla 100-240V - apertura/chiusura - 4 Nm - LF230

Marchio: Belimo

-10%

Prezzo originale 342,82

308,54 -10%

Risparmi 34,28

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Incluso ritorno a molla
Angolo di rotazione fino a 95°
A prova di sovraccarico
Grado di protezione IP54

Attuatore rotativo per serranda Belimo con ritorno a molla 100-240V - aperto/chiuso - 4 Nm - LF230

Il Belimo LF230 è un attuatore rotativo per serrande con ritorno a molla, progettato per il comando aperto/chiuso di sezioni di serrande d’aria fino a ca. 0,8 m² negli impianti tecnici degli edifici. L’attuatore funziona con un segnale di tipo aperto/chiuso: quando è presente l’alimentazione, si porta in posizione di lavoro e le molle interne si caricano di energia. In caso di interruzione di tensione, la serranda ritorna automaticamente e autonomamente in posizione di sicurezza grazie all’energia accumulata nella molla. Questo rende l’attuatore adatto ad applicazioni che richiedono una posizione di sicurezza predefinita, come serrande tagliafuoco o di ventilazione di emergenza. Il motore raggiunge un angolo di rotazione di 90° in 75 secondi, mentre il ritorno a molla riporta la serranda in posizione in meno di 20 secondi. Il consumo a riposo è di 2 W e il livello sonoro del motore è di 50 dB(A). Con una coppia di 4 Nm è idoneo per serrande di piccole dimensioni in impianti civili e industriali.

Vantaggi e caratteristiche

Alimentazione AC 100-240 V: L’attuatore si collega direttamente alla rete elettrica senza necessità di trasformatori o alimentatori aggiuntivi, semplificando l’installazione e riducendo i costi.
Ritorno automatico a molla in caso di mancanza di tensione: La serranda torna alla posizione di sicurezza entro 20 secondi senza bisogno di alimentazione o comandi esterni.
Comando aperto/chiuso a 4 Nm: La coppia di 4 Nm rende l’attuatore adatto a sezioni di serrande d’aria fino a ca. 0,8 m², come serrande in canali di piccole dimensioni e unità di ventilazione.
Direzione di movimento regolabile tramite montaggio L/R: La direzione di rotazione sia del motore che del ritorno a molla è definita durante il montaggio, consentendo un’installazione flessibile in diverse configurazioni di serrande.
Angolo di rotazione regolabile: L’angolo di rotazione è meccanicamente regolabile dal 37% fino a un massimo del 95%, così da adattare con precisione il movimento all’escursione della serranda.
Protezione da sovraccarico senza finecorsa: L’attuatore si arresta automaticamente all’arresto meccanico prevenendo usura e semplificando l’installazione.
Classe di protezione IP54: Protetto contro polvere e spruzzi d’acqua da tutte le direzioni, garantisce resistenza alle condizioni ambientali quotidiane e una lunga durata.

Installazione, manutenzione e applicazioni

L’attuatore si monta direttamente sull’albero della serranda mediante l’anello a molla universale incluso, adatto ad alberi con diametro da 8 a 16 mm. L’albero deve avere una lunghezza minima di 84 mm e sporgere almeno 20 mm. Un dispositivo antirotazione fornito impedisce che l’attuatore si muova con la serranda. La direzione di movimento del motore e del ritorno a molla si regola con il montaggio L/R. L’angolo di rotazione è meccanicamente regolabile dal 37% fino a un massimo del 95%. L’attuatore non dispone di regolazione manuale. Il collegamento elettrico avviene tramite un cavo fisso lungo 1 metro con due conduttori da 0,75 mm² e si collega direttamente alla rete elettrica. L’attuatore è esente da manutenzione ed è indicato per il comando aperto/chiuso di serrande d’aria di piccole dimensioni in unità di ventilazione, fan coil, unità di trattamento aria e serrande di ventilazione di emergenza in impianti civili e industriali.

Marchio	Belimo
Categorie	Belimo servomotore
GTIN	7630498103865
del produttore	LF230
Numero articolo	23010062

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	230 V AC
Segnale di comando	2 punti
Consumo di energia in funzione	5 W
Consumo di energia a riposo	3 W
Tipologia	Rotante
Tipo di regolazione on/off	No
Tipo di regolazione modulabile	Sì
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	Sì
Disattivato quando è chiuso	Sì
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Sistema di segnalazione della posizione	Opzionale
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	No
Tempo di rotazione	75 s
Momento torcente	4 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	Sì
Grado di protezione (NEMA)	3
Grado di protezione (IP)	IP54
Potenza elettrica massima	7 VA
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C

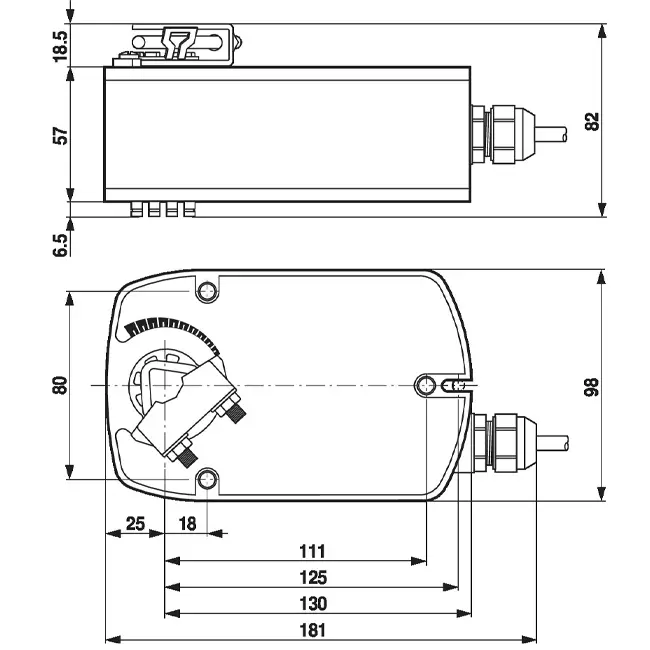

Altezza	85 mm
Larghezza	130 mm
Profondità	300 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
