Diffusore a feritoia senza cornice Ergovent 1050 mm con diametro di raccordo 75 mm - modulare - 1 feritoia

Diffusore a feritoia senza cornice Ergovent 1050 mm con diametro di raccordo 75 mm - modulare - 1 feritoia

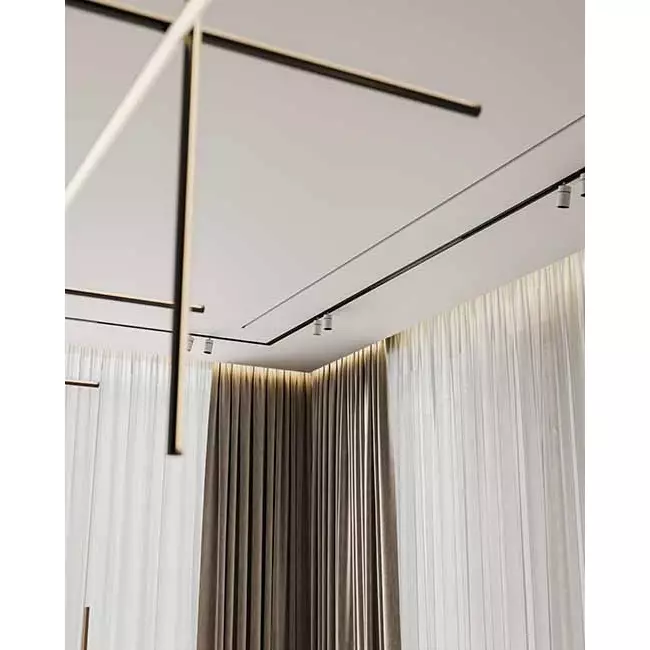

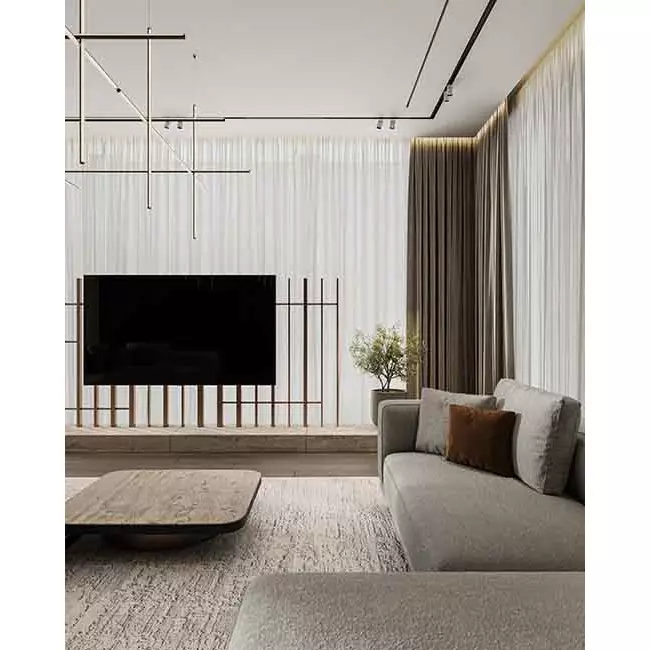

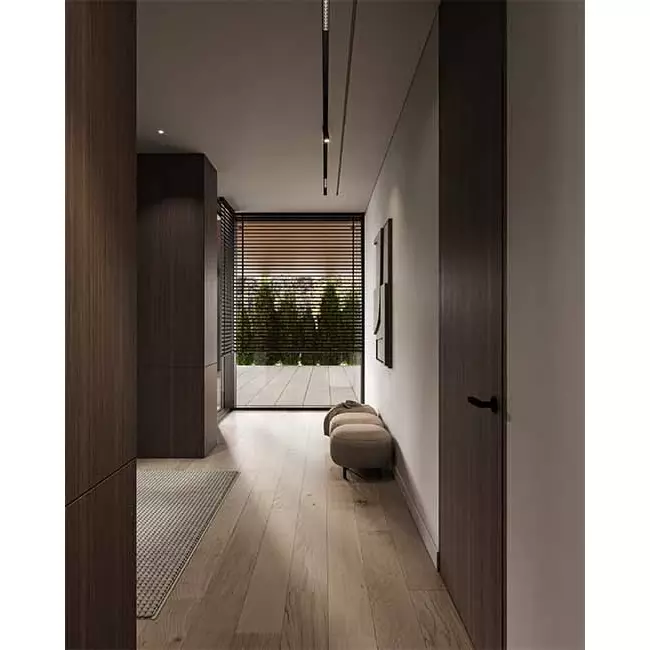

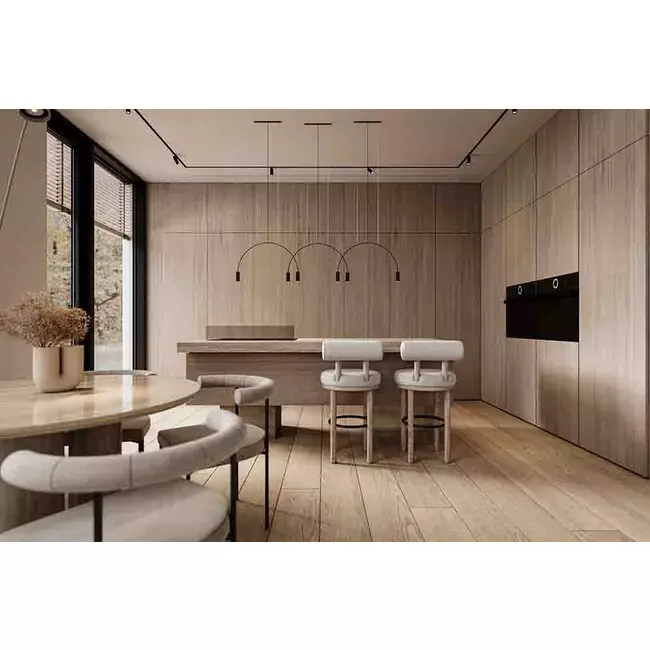

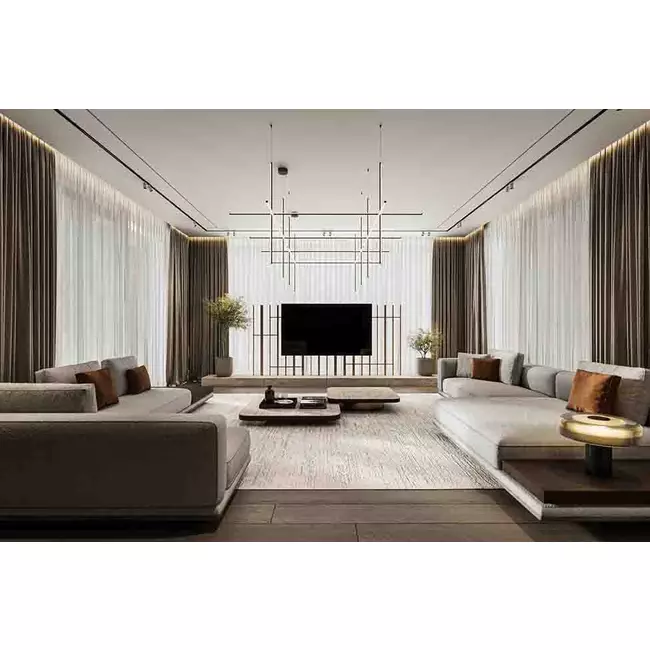

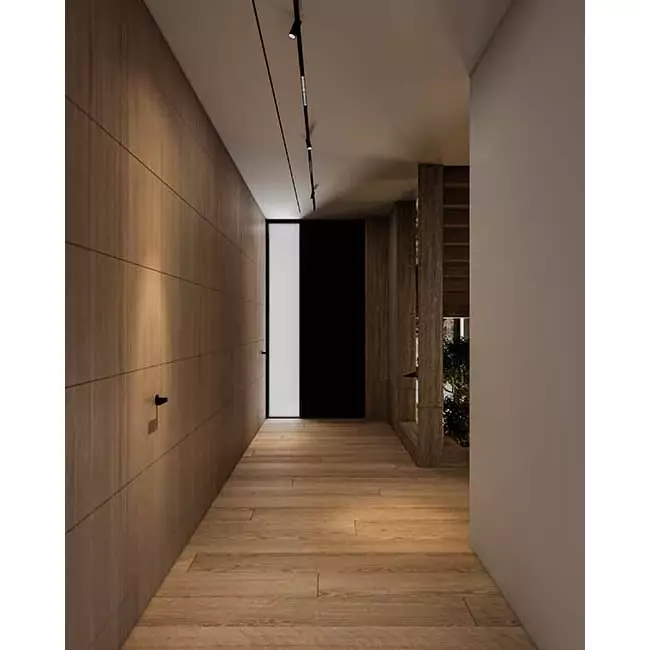

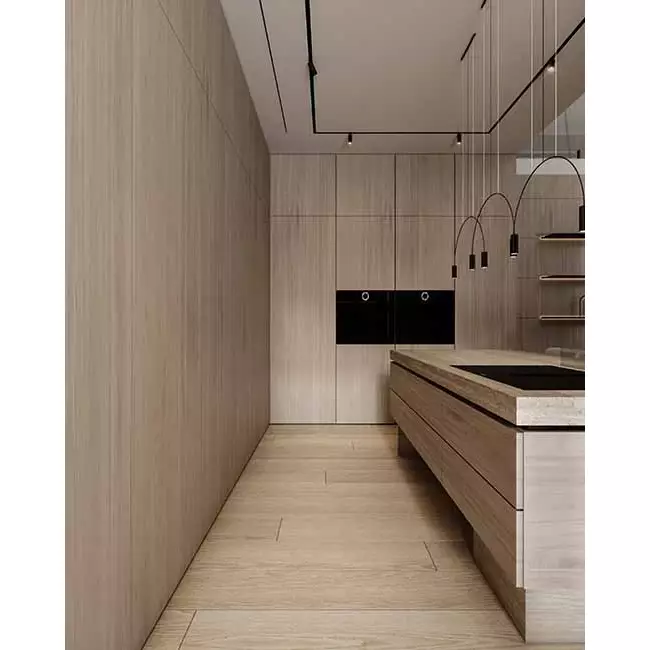

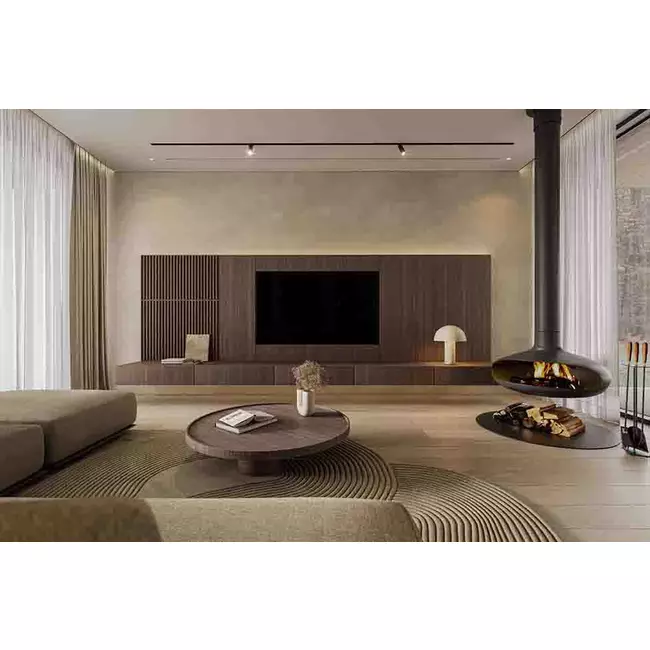

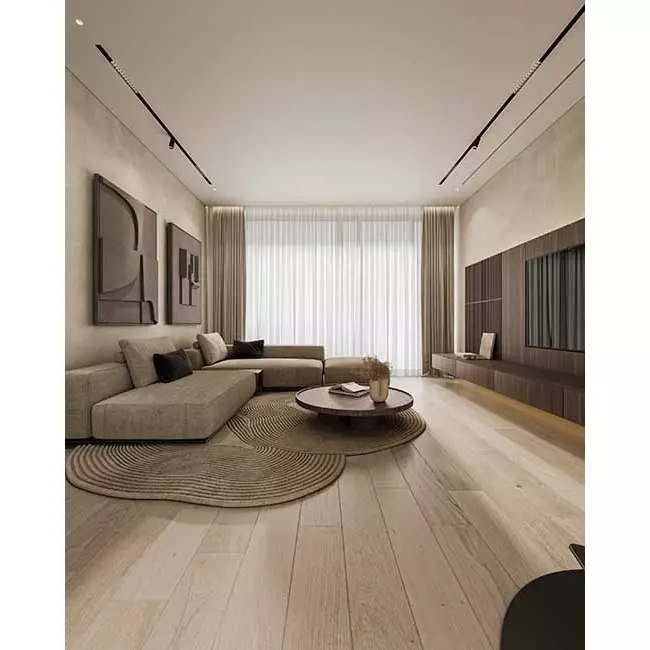

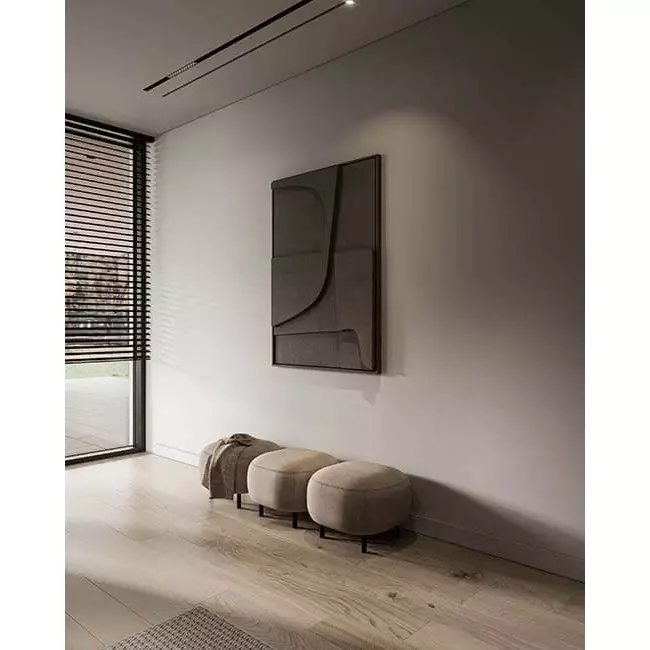

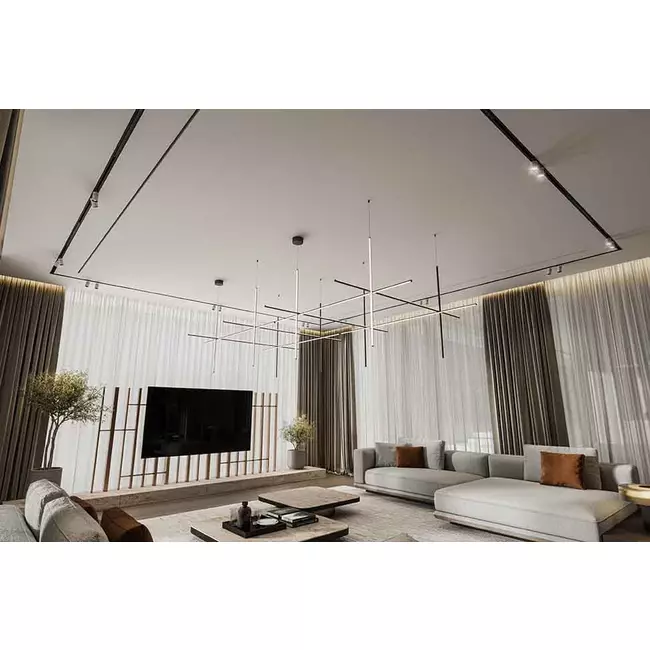

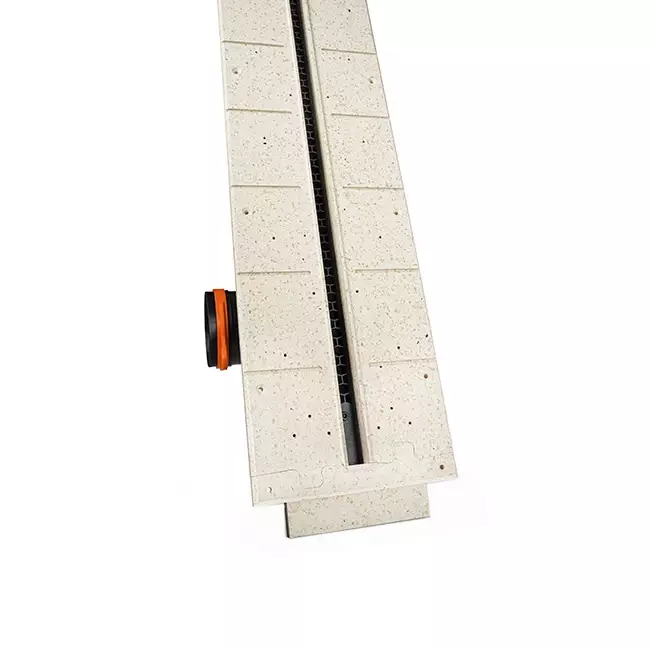

La griglia lineare intonacabile senza cornice Ergovent da 1050 mm è una griglia di ventilazione lineare appositamente sviluppata per l'installazione in soffitti e pareti in cartongesso. Il modello Lineo Pro Puzzle crea una fessura minimale e discreta nella superficie, rendendola quasi invisibile e perfettamente integrata nel design degli interni. La griglia è progettata per sistemi di canalizzazione flessibili in plastica con diametro di collegamento da 75 o 90 mm.

Installazione della griglia di ventilazione

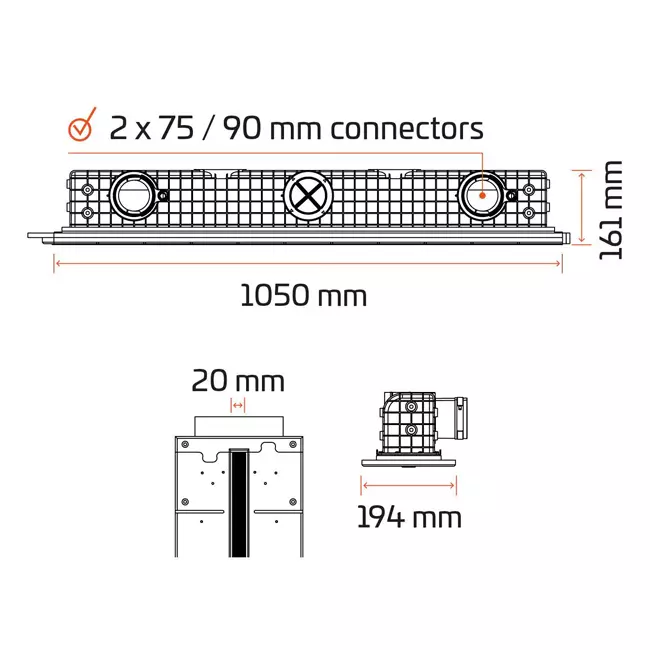

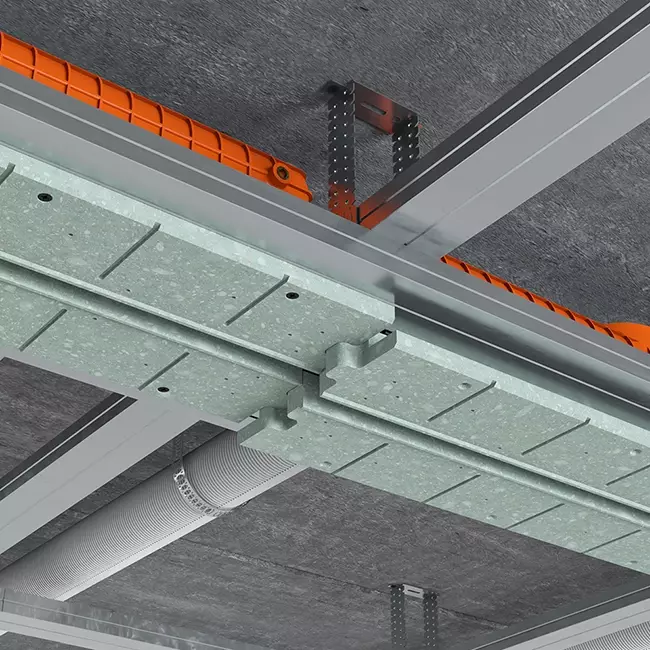

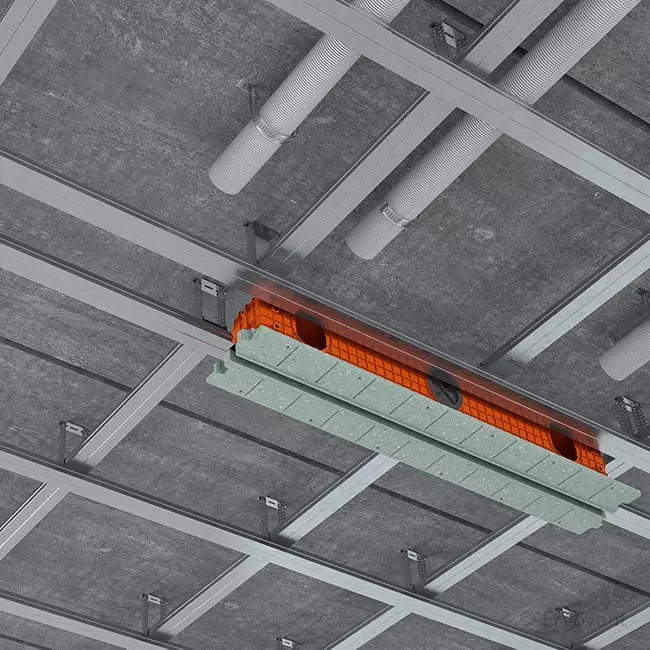

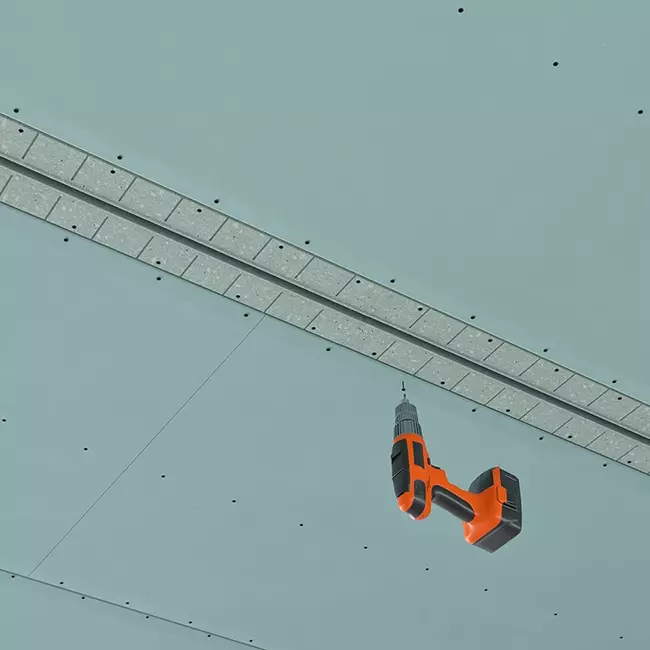

Il Lineo Pro Puzzle viene montato su profili in cartongesso e può essere collegato per formare fessure di ventilazione continue e più lunghe. Il sistema a incastro consente di unire facilmente i segmenti e garantisce un collegamento pulito e invisibile. Per una buona adesione, è importante rimuovere la polvere dalla superficie e dalle eventuali giunzioni. Per evitare crepe nella finitura, si consiglia di applicare uno strato sottile di rete in fibra di vetro sulla superficie visibile della griglia. Successivamente, si può applicare un primer sulle zone da stuccare. Dopo il trattamento della superficie, il montaggio della griglia e il collegamento del sistema di canalizzazione, il tutto può essere rifinito e verniciato con lo stesso colore del soffitto per un effetto uniforme e discreto. Il Lineo Pro Puzzle ha una lunghezza fissa di 1050 mm e può essere esteso collegando più griglie o elementi angolari. I collegamenti dei condotti o le coperture vengono fissati sul retro con un angolo di 45 gradi.

Standard, profilo o modulare?

• Lineo Pro Single (standard): Modello indipendente per un collegamento singolo a un condotto di ventilazione flessibile, da montare direttamente sul soffitto in cemento prima dell’installazione del cartongesso.
• Lineo Pro Profile (profilo): Modello indipendente per un collegamento singolo a un condotto flessibile, da montare direttamente sul telaio in cartongesso per un’installazione più rapida.
• Lineo Pro Puzzle (modulare): Modello modulare da collegare ad altre griglie lineari intonacabili o angolari, montabile direttamente sul telaio in cartongesso per un’installazione più veloce.

Controllo

Il Lineo Pro Puzzle è dotato di una valvola di regolazione dell’aria integrata sul retro. Dopo l’installazione, può essere facilmente regolata con una chiave a brugola, consentendo di impostare con precisione il volume d’aria per ogni ambiente — senza la necessità di bocchette separate. La valvola è adatta sia per la mandata che per l’estrazione, rendendo la griglia compatibile con i sistemi di ventilazione meccanica.
