Diffusore a feritoia senza cornice Ergovent 1050 mm con diametro di raccordo 90 mm - modulare - 1 feritoia

Diffusore a feritoia senza cornice Ergovent 1050 mm con diametro di raccordo 90 mm - modulare - 1 feritoia

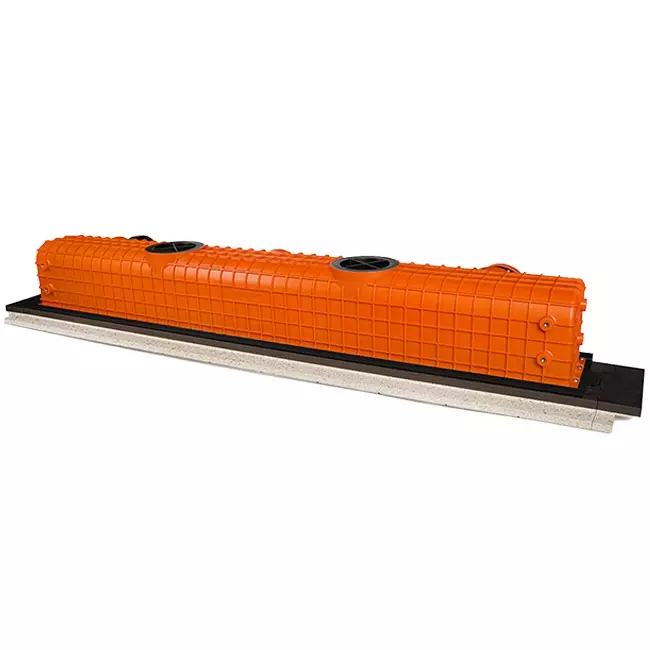

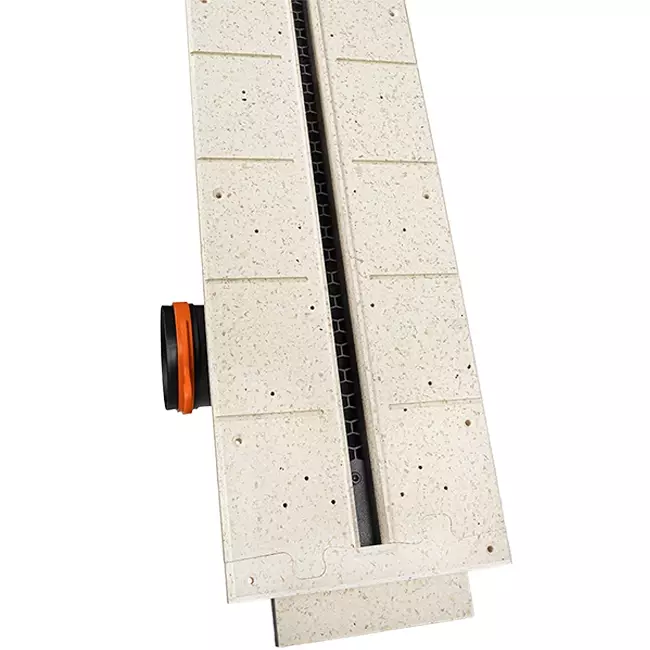

La griglia lineare incassabile senza cornice Ergovent da 1050 mm è una griglia di ventilazione lineare, appositamente progettata per l’installazione in controsoffitti e pareti in cartongesso. La Lineo Pro Puzzle crea una fessura minimalista e discreta nella superficie, rendendola quasi invisibile e perfettamente integrata nel design d’interni. La griglia è progettata per sistemi di canalizzazione flessibili in materiale plastico con diametro di collegamento di 75 o 90 mm.

Installazione della griglia di ventilazione

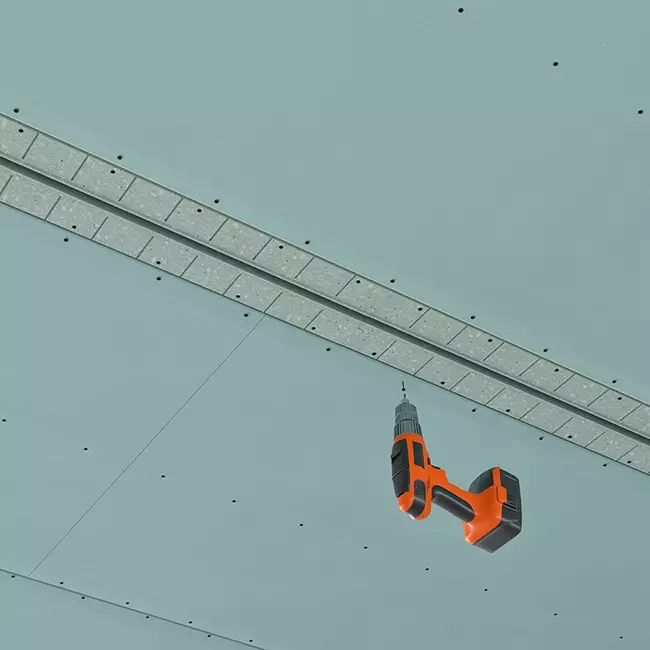

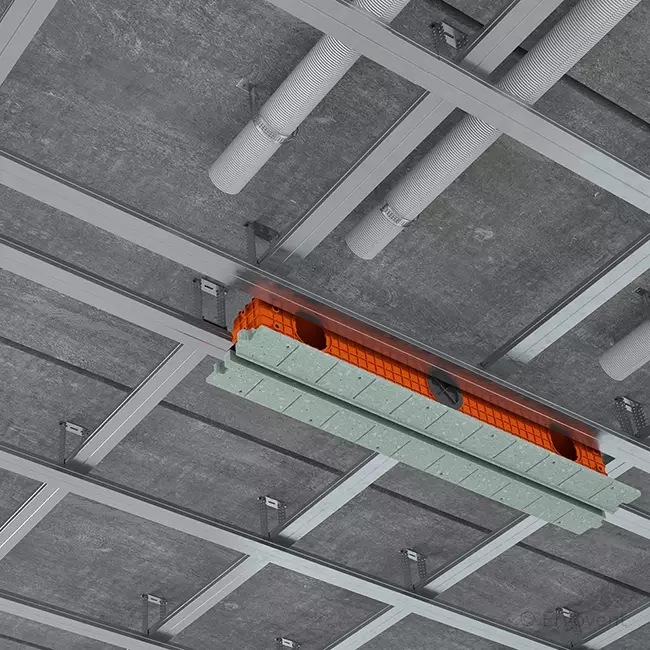

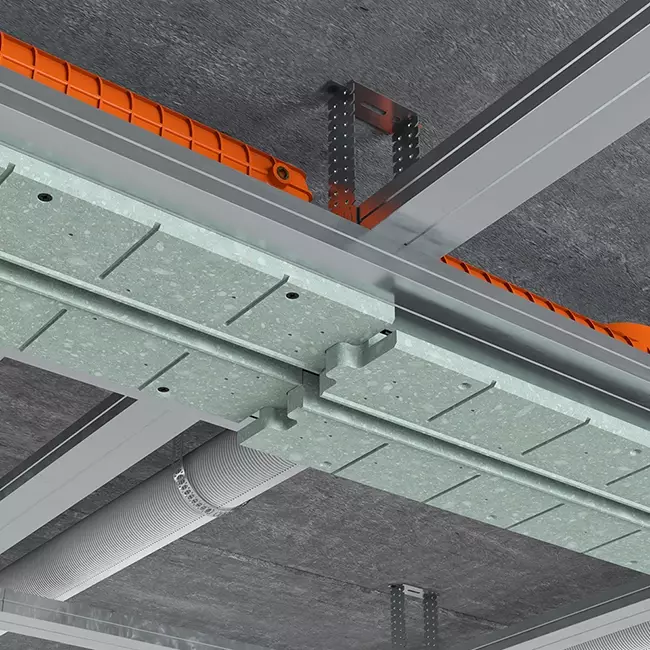

La Lineo Pro Puzzle si monta su profili in cartongesso e può essere collegata ad altri moduli per formare feritoie di ventilazione più lunghe e continue. Il sistema a incastro consente di unire facilmente i segmenti, garantendo un aggancio preciso e invisibile. Per una buona adesione è importante pulire la superficie e le eventuali giunture dalla polvere. Per evitare crepe nella finitura, si consiglia di applicare un sottile strato di rete in fibra di vetro sull’area visibile della griglia. Successivamente si può applicare un primer nelle zone da rasare. Dopo il trattamento superficiale, il fissaggio della griglia e il collegamento del sistema di canalizzazione, l’installazione viene completata e verniciata con lo stesso colore del soffitto per un aspetto pulito e senza soluzione di continuità. La Lineo Pro Puzzle ha una lunghezza fissa di 1050 mm, ma può essere ampliata collegando più griglie Lineo Pro Puzzle o angolari fra loro. I collegamenti e le coperture dei canali sono fissati sul retro con un angolo di 45 gradi.

Cosa contiene la confezione?

Con la griglia lineare incassabile senza cornice Ergovent da 1050 mm con diametro di collegamento 90 mm - modulare riceverai di serie:

• 1x griglia lineare incassabile senza cornice Ergovent da 1050 mm con diametro di collegamento 75 mm - modulare
• 2x raccordi Ergovent per diametro di collegamento 90 mm

Per rendere la griglia compatibile con il diametro da 90 mm, è sufficiente montare i due raccordi forniti in dotazione. Puoi farlo rapidamente e senza problemi utilizzando solo un cacciavite.

Standard, profilo o modulare?

• Lineo Pro Single (standard): Modello indipendente per un singolo collegamento autonomo a un canale di ventilazione flessibile, da montare direttamente sul soffitto in calcestruzzo prima dell’installazione del controsoffitto in cartongesso.
• Lineo Pro Profile (profilo): Modello indipendente per un singolo collegamento autonomo a un canale di ventilazione flessibile, da posizionare direttamente sul telaio in cartongesso per un’installazione più rapida.
• Lineo Pro Puzzle (modulare): Modello modulare per il collegamento con altre griglie incassabili o angolari, da posizionare direttamente sul telaio in cartongesso per un montaggio più veloce.

Regolazione

La Lineo Pro Puzzle è dotata di serie di una serranda integrata sul retro per la regolazione dell’aria. Questa può essere facilmente regolata dopo l’installazione mediante una chiave a brugola, così da regolare con precisione il volume d’aria in ogni ambiente — senza necessità di valvole separate. La serranda è adatta sia per l’immissione che per l’estrazione dell’aria, rendendo la griglia idonea a sistemi di ventilazione meccanica.
