Ergovent lamelle senza cornice 1000 mm con diametro di raccordo 90 mm - standard

Ergovent griglia lineare senza cornice incassabile 1000 mm con diametro di collegamento 90 mm - standard

La griglia lineare senza cornice Ergovent incassabile da 1000 mm è una griglia per ventilazione lineare, appositamente progettata per l’installazione in controsoffitti e pareti in cartongesso. La Lineo Pro Single crea una fessura minimale e discreta sulla superficie, rendendola quasi invisibile e perfettamente integrata nel design d’interni. La griglia è pensata per sistemi di canalizzazione flessibili in plastica con diametri di collegamento di 75 o 90 mm.

Installazione della griglia di ventilazione

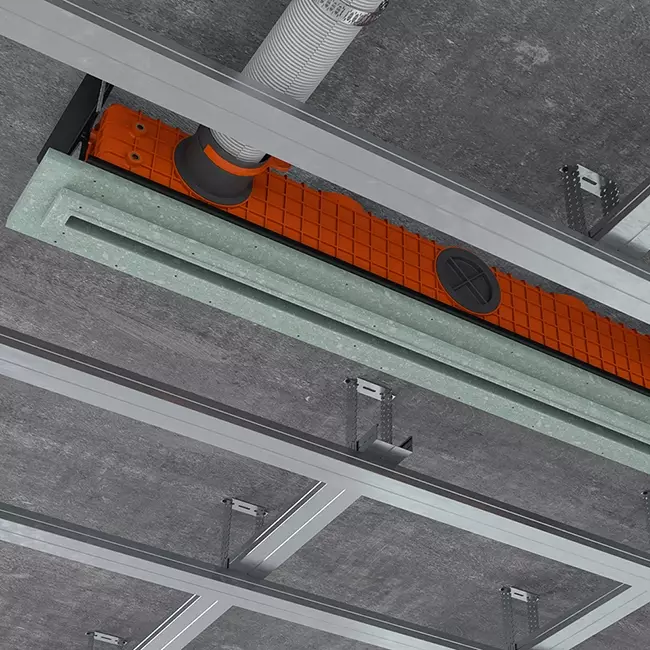

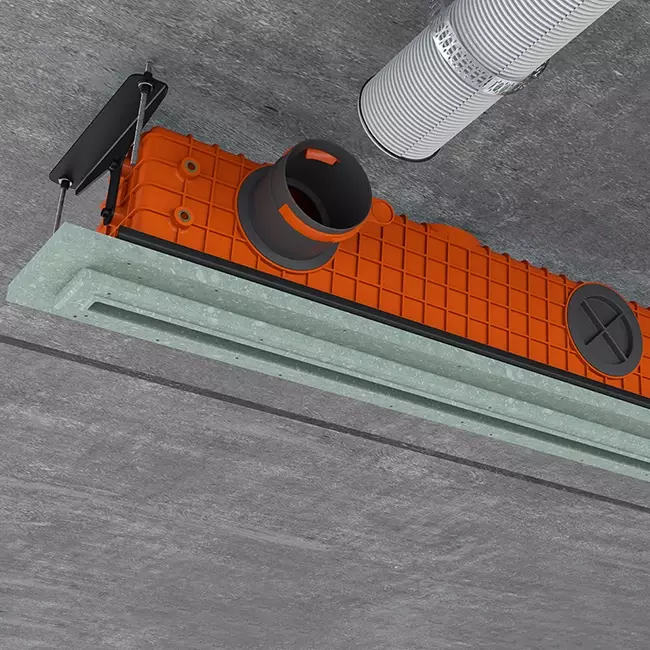

La Lineo Pro Single va fissata direttamente al soffitto in calcestruzzo prima dell’installazione del telaio in cartongesso. Per garantire un’adesione ottimale, è importante pulire accuratamente la superficie e le eventuali fughe dalla polvere. Per evitare crepe nella finitura, si consiglia di applicare uno strato sottile di rete in fibra di vetro sulla superficie visibile della griglia. Successivamente si può stendere un primer sulle superfici da stuccare. Dopo il trattamento superficiale, il fissaggio della griglia e il collegamento al sistema di canalizzazione, il tutto va rifinito e ridipinto dello stesso colore del soffitto per un aspetto pulito e uniforme. La Lineo Pro Single ha una lunghezza fissa di 1000 mm, è adatta per un singolo flusso d’aria in entrata o uscita dal sistema di ventilazione ed è non modularmente collegabile. I raccordi e le coperture dei canali vengono fissati sul retro con un angolo di 45 gradi.

Cosa è incluso nella confezione?

Con la griglia lineare senza cornice Ergovent incassabile da 1000 mm con diametro di collegamento 90 mm - standard ricevi normalmente:

• 1x griglia lineare senza cornice Ergovent incassabile 1000 mm con diametro di collegamento 75 mm - standard
• 2x raccordo di collegamento Ergovent per diametro 90 mm

Per adattare la griglia al diametro di 90 mm, basta semplicemente montare i due raccordi forniti in dotazione. Questa operazione può essere eseguita rapidamente e senza difficoltà con un cacciavite.

Standard, profilo o modulare?

• Lineo Pro Single (standard): Modello indipendente per un singolo collegamento autonomo a un canale di ventilazione flessibile, da fissare direttamente sul soffitto in calcestruzzo prima dell’installazione del controsoffitto in cartongesso.
• Lineo Pro Profile (profilo): Modello indipendente per un singolo collegamento autonomo a un canale di ventilazione flessibile, che può essere posizionato direttamente sul telaio in cartongesso per un’installazione più rapida.
• Lineo Pro Puzzle (modulare): Modello modulare per la connessione con altre griglie lineari incassabili o angolari, da posizionare direttamente sul telaio in cartongesso per un montaggio più veloce.

Funzionamento

La Lineo Pro Single include di serie una regolazione integrata del flusso d’aria sul retro. Dopo il montaggio, la regolazione può essere facilmente effettuata con una chiave a brugola, consentendo un regolazione precisa del volume d’aria per ambiente — senza necessità di valvole separate. La valvola è adatta sia per l’immissione, sia per l’estrazione dell’aria, rendendo la griglia idonea per sistemi di ventilazione meccanica.
