Caratteristiche

Controllo integrato di umidità e CO2

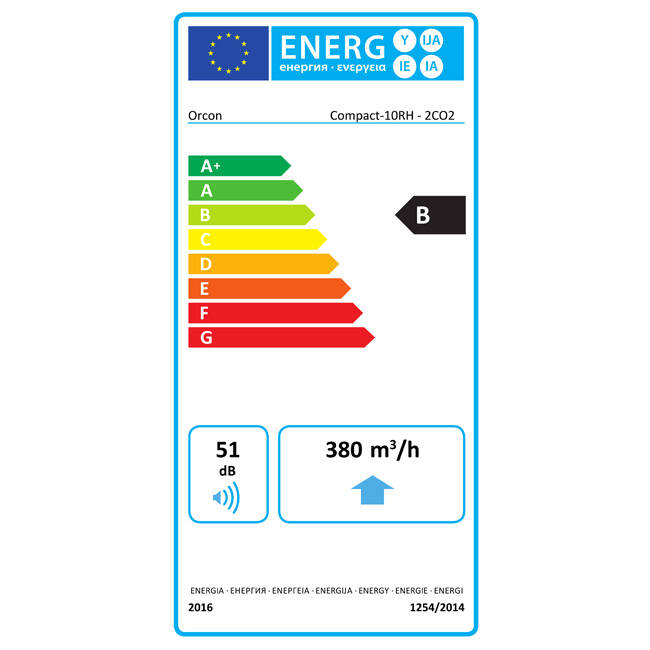

Etichetta energetica standard B
Il ventilatore più compatto sul mercato
2 sensori di CO2 inclusi direttamente

Orcon Compact-10RH + 2x sensore CO2

L'Orcon Compact-10RH + 2x sensore CO2 è una ventilatore meccanico per abitazioni con controllo integrato basato sull'umidità e sulla CO2. L'unità è stata sviluppata per la ristrutturazione e la sostituzione in abitazioni esistenti e ventila automaticamente in base alla qualità dell'aria interna attuale. Il sensore di umidità incorporato rileva aumenti di umidità e attiva immediatamente il sistema. I due sensori CO2 inclusi misurano la qualità dell’aria in diverse stanze e regolano il flusso solo quando è realmente necessario.

Vantaggi e funzioni

Dimensioni più compatte della sua categoria: con misure di 360 x 280 x 278 mm l’unità si adatta anche agli spazi d’installazione più ristretti, facilitando notevolmente la ristrutturazione e la sostituzione in abitazioni esistenti.
Sensore di umidità integrato: monitora continuamente l’umidità dell’aria e commuta automaticamente a una portata superiore in caso di rapido aumento, ad esempio dopo la doccia o la cottura.
2x sensori CO2 inclusi di serie: il sensore CO2 di controllo 15RF e il sensore ambiente CO2 15RF sono forniti insieme e garantiscono un controllo a domanda basato sulla concentrazione di CO2 in più ambienti contemporaneamente.
Classe energetica B: grazie al controllo combinato umidità e CO2, il sistema ventila solo a capacità aumentata quando è effettivamente necessario, con un notevole risparmio energetico rispetto a sistemi senza controllo a domanda.
Comunicazione wireless RF: entrambi i sensori si collegano senza fili all’unità, eliminando la necessità di cablaggi fissi aggiuntivi verso i sensori.
Basso fabbisogno di manutenzione e facile da pulire: la chiusura bayonetta frontale consente di aprire rapidamente l’unità per ispezione o pulizia, senza attrezzi.

Ventilazione efficiente al momento giusto

Il Compact-10RH 2x CO2 raggiunge una portata massima dell’aria di 355 m³/h a 100 Pa e 320 m³/h a 200 Pa, sufficiente per un’abitazione familiare standard. Poiché il sistema funziona a controllo a domanda, la ventola opera a capacità aumentata solo quando i livelli di umidità o CO2 lo richiedono. In pratica questo significa che la ventola resta per la maggior parte della giornata silenziosa e a basso consumo energetico in background. Quando è necessaria una maggiore ventilazione, il sistema risponde automaticamente senza interventi manuali. Grazie al controllo combinato, l’unità ottiene la classe energetica B.

Installazione, manutenzione e applicazioni

Il Compact-10RH + 2x sensore CO2 è particolarmente adatto per la ristrutturazione e la sostituzione di sistemi di ventilazione meccanica obsoleti in abitazioni esistenti. L’unità viene fissata a parete o soffitto con quattro viti fornite in dotazione. Le quattro aperture di collegamento di ø125 mm offrono flessibilità nel collegamento dei condotti, inclusa una presa posteriore per il collegamento diretto a parete. I due sensori CO2 si registrano wireless tramite la connessione RF. Attraverso gli switch DIP sulla scheda elettronica si può regolare con precisione la portata dell’aria per ogni modalità in base alla situazione specifica dell’abitazione. L’unità richiede pochissima manutenzione grazie al ridotto numero di componenti.

Marchio	Orcon
Categorie	Orcon Compact 10
GTIN	8719544339812
del produttore	19130026
Numero articolo	19130026

Specifiche tecniche

Codice categoria	9000
Materiale del corpo	Plastica
Volume d'aria a 50 Pa max.	390 m³/h
Volume d'aria massimo a 100 Pa	355 m³/h
Volume d'aria massimo a 150 Pa	320 m³/h
Volume d'aria massimo a 200 Pa	280 m³/h
Volume d'aria massimo a 250 Pa	225 m³/h
Consumo di energia con volume d'aria massimo a 100 Pa	80 W
Frequenza della tensione di alimentazione (min)	50 Hz
Frequenza della tensione di alimentazione (max)	60 Hz
Tensione di alimentazione (min)	220 V
Tensione di alimentazione (max)	240 V
Corrente nominale massima	0.8 A
Livello di potenza sonora	51 dB(A)
Tipo di motore	EC (commutazione elettrica)
Collegamento elettrico	Cavo di collegamento spina RA
Classe di efficienza energetica	B
Segnale di comando	PWM
Tipo di controllo della velocità	3 posizioni
Esecuzione dell'interruttore	Altro
Con telecomando/comando remoto wireless	Sì
Predisposto per controllo wireless	Sì
Con unità di controllo cablata	No
Adatto per unità di controllo cablata	Sì
Adatto per ventilazione controllata	Sì
Con sensore integrato di umidità (RH)	Sì
Con sensore esterno di umidità (RH)	No
Adatto per sensore (extra) di umidità (RH)	Sì
Con sensore integrato di anidride carbonica (CO2)	No
Con sensore esterno di anidride carbonica (CO2)	Sì
Adatto per sensore (extra) di anidride carbonica (CO2)	Sì
Rileva i legami volatili organici	No
Con sensore di pressione	No
Adatto per sensore di pressione (extra)	No
Con controllo del flusso di volume costante	No
Con controller di zona	No
Adatto per controller di zona	No
Funzionamento tramite app	No
Con sensore di movimento	No
Adatto per sensore di movimento	Sì
Flusso d'aria controllato da sensore	Sì
Numero di collegamenti di aspirazione	4
Collegamento	Estremità Condotto
Diametro nominale del condotto lato aspirazione	125 mm
Diametro nominale connessioni aria di scarico	125 mm
Diametro nominale connessioni sanitari	125 mm
Adatto per montaggio a parete	Sì
Adatto per montaggio a soffitto	Sì
Adatto per montaggio in controsoffitto	No
Adatto per montaggio in soffitta	Sì
Adatto per montaggio a pavimento	No
Adatto per sospensione	No
Montaggio orizzontale	Sì
Montaggio verticale	Sì
Collegamento posteriore	Sì
Profondità	278 mm
Altezza	280 mm
Larghezza	360 mm
Peso	3.5 kg
