Caratteristiche

Il ventilatore più compatto sul mercato
Sensore di umidità incorporato di serie
Il più silenzioso della categoria
Espandibile con sensori RF

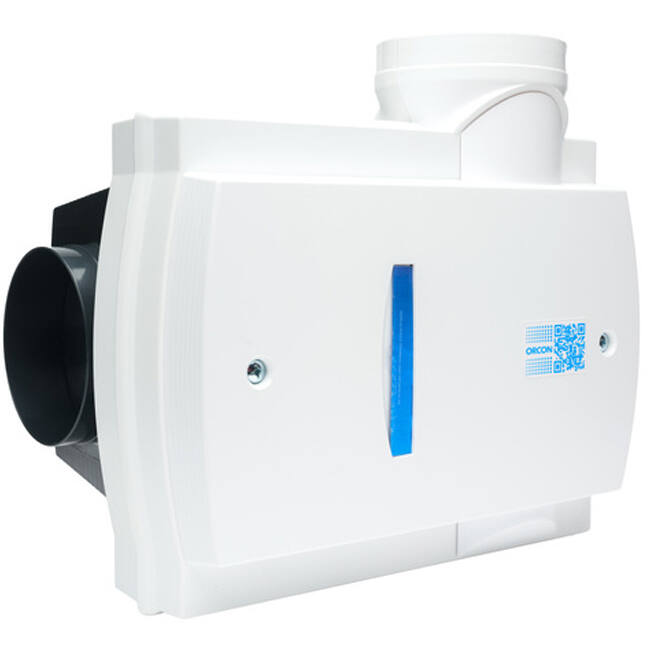

Orcon Compact-10RH

L'Orcon Compact-10RH è un ventilatore meccanico per abitazioni con sensore di umidità integrato, progettato per la sostituzione e la ristrutturazione di abitazioni esistenti. L'apparecchio rileva gli aumenti di umidità all’interno dell’abitazione e si attiva automaticamente, garantendo una ventilazione aumentata esattamente quando necessario. Con dimensioni di 360 x 280 x 278 mm, è il ventilatore per abitazioni più compatto della sua categoria e si adatta anche agli spazi più contenuti.

Vantaggi e funzionalità

Sensore di umidità integrato: il sensore monitora continuamente l’umidità dell’aria e attiva automaticamente il dispositivo a una modalità di ventilazione più elevata in caso di rapido aumento dell’umidità, ad esempio dopo la doccia o la cucina.
Apparecchio più compatto della sua categoria: con una profondità di soli 27,8 cm, il Compact-10RH si adatta a installazioni dove altri dispositivi non trovano spazio, semplificando notevolmente ristrutturazioni e sostituzioni.
Espandibile a controllo completo a domanda: aggiungi senza fili un sensore CO2, sensore di umidità o sensore di movimento tramite RF, senza necessità di cablaggio aggiuntivo, per migliorare la classe energetica fino a B.
Collegamento flessibile: quattro aperture di collegamento da ø125 mm, inclusa una connessione posteriore per collegamento diretto a parete, offrono libertà di installazione in diverse situazioni edilizie.
Fino a 40 opzioni di regolazione: tramite DIP-switch sulla scheda elettronica è possibile calibrare con precisione la portata d’aria per ogni modalità di ventilazione in base alle specifiche condizioni dell’abitazione.
Bassa manutenzione e facile pulizia: la chiusura a baionetta frontale consente di aprire rapidamente l’apparecchio per ispezione o pulizia senza utensili.

Silenzioso, compatto e affidabile

Il Compact-10RH raggiunge una portata massima di 355 m³/h a 100 Pa e 320 m³/h a 200 Pa, sufficiente per la ventilazione meccanica completa di una tipica abitazione familiare. Grazie al motore migliorato, è il ventilatore per abitazioni più silenzioso della sua categoria, contribuendo direttamente al comfort abitativo. Con un peso di soli 3,5 kg, può essere sollevato e posizionato da una sola persona.

Installazione, manutenzione e applicazioni

Il Compact-10RH è ideale per la sostituzione di un sistema di ventilazione obsoleto in abitazioni esistenti. L'apparecchio si fissa a parete o soffitto con quattro viti e tasselli inclusi. Il cavo di alimentazione con messa a terra si collega a una normale presa a muro. Tramite i DIP-switch è possibile configurare tutte le modalità di ventilazione secondo la situazione abitativa, con fino a 40 combinazioni. Se in futuro si desidera passare a un controllo a domanda tramite sensori CO2 o umidità, questi si collegano senza fili via RF senza modifiche al cablaggio. La manutenzione si limita a una pulizia periodica, per la quale l’apparecchio si apre rapidamente tramite la chiusura a baionetta.

Marchio	Orcon
Categorie	Tutte VMC centralizzata
GTIN	08720701072718
del produttore	21100070
Numero articolo	19130029

Specifiche tecniche

Codice categoria	10
Volume d'aria a 50 Pa max.	380 m³/h
Volume d'aria massimo a 100 Pa	355 m³/h
Volume d'aria massimo a 150 Pa	320 m³/h
Volume d'aria massimo a 200 Pa	280 m³/h
Volume d'aria massimo a 250 Pa	225 m³/h
Consumo di energia con volume d'aria massimo a 100 Pa	80 W
Frequenza della tensione di alimentazione (min)	50 Hz
Frequenza della tensione di alimentazione (max)	60 Hz
Tensione di alimentazione (min)	220 V
Tensione di alimentazione (max)	240 V
Corrente nominale massima	0.8 A
Livello di potenza sonora	51 dB(A)
Tipo di motore	EC (commutazione elettrica)
Collegamento elettrico	Cavo di collegamento spina RA

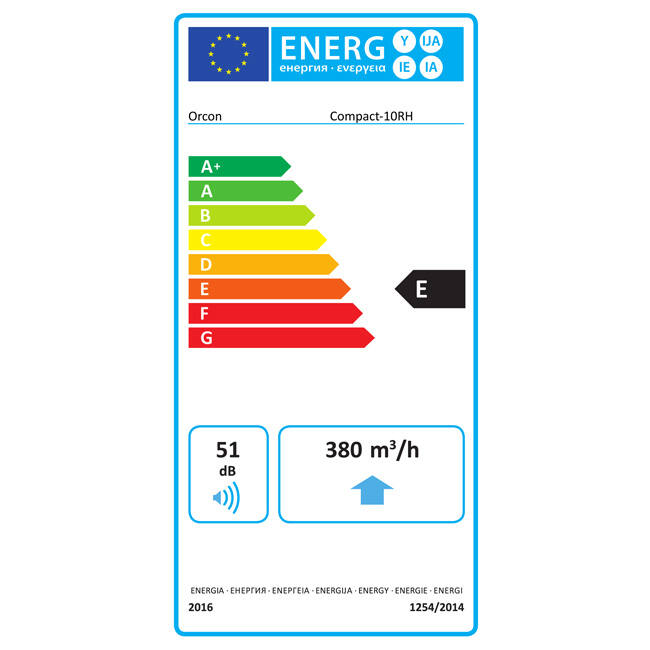

Classe di efficienza energetica	E
Segnale di comando	PWM
Tipo di controllo della velocità	3 posizioni
Esecuzione dell'interruttore	Altro
Con telecomando/comando remoto wireless	No
Predisposto per controllo wireless	Sì
Con unità di controllo cablata	No
Adatto per unità di controllo cablata	No
Adatto per ventilazione controllata	Sì
Con sensore integrato di umidità (RH)	Sì
Con sensore esterno di umidità (RH)	No
Adatto per sensore (extra) di umidità (RH)	No
Con sensore integrato di anidride carbonica (CO2)	No
Con sensore esterno di anidride carbonica (CO2)	No
Adatto per sensore (extra) di anidride carbonica (CO2)	Sì
Rileva i legami volatili organici	No
Con sensore di pressione	No
Adatto per sensore di pressione (extra)	No
Con controllo del flusso di volume costante	No
Con controller di zona	No
Adatto per controller di zona	No
Funzionamento tramite app	No
Con sensore di movimento	No
Adatto per sensore di movimento	Sì
Flusso d'aria controllato da sensore	No
Numero di collegamenti di aspirazione	4
Numero massimo di zone umide	4
Collegamento	Estremità collegamento
Diametro nominale del condotto lato aspirazione	125 mm
Diametro nominale connessioni aria di scarico	125 mm
Diametro nominale connessioni sanitari	125 mm
Diametro nominale connessioni cucina	125 mm
Adatto per montaggio a parete	Sì
Adatto per montaggio a soffitto	Sì
Adatto per montaggio in controsoffitto	Sì
Adatto per montaggio in soffitta	Sì
Adatto per montaggio a pavimento	Sì
Adatto per sospensione	Sì
Montaggio orizzontale	Sì
Montaggio verticale	Sì
Collegamento posteriore	Sì
Profondità	335 mm
Altezza	280 mm
Larghezza	360 mm
Peso	3.77 kg
Materiale del corpo	Plastica
