Caratteristiche

Rendimento termico del 93,4%
Sensore di umidità integrato
Bypass modulabile al 100%
Classe di protezione IP31

Orcon HRC-300 EcoMax DN160 - 300 m³/h

L’Orcon HRC-300 EcoMax DN160 è un sistema di ventilazione meccanica con recupero di calore per abitazioni e appartamenti, con una portata massima di 300 m³/h. L’unità immette costantemente aria esterna fresca e filtrata nelle camere da letto e soggiorni, mentre contemporaneamente aspira l’aria viziata da cucina, bagno e WC. Grazie allo scambiatore di calore incorporato, l’apparecchio recupera fino al 93,4% del calore dall’aria esausta, utilizzandolo per preriscaldare l’aria esterna in ingresso, contribuendo così a un funzionamento energeticamente efficiente dell’unità.

Vantaggi e caratteristiche

Classe energetica A+: L’unità rispetta la massima classe di efficienza energetica europea per unità di ventilazione residenziale, in conformità con la direttiva ErP.
Rendimento termico del 93,4%: Quasi tutto il calore dell’aria espulsa viene utilizzato per preriscaldare l’aria esterna in ingresso.
Bypass modulante al 100%: In estate l’unità convoglia l’aria esterna oltre lo scambiatore di calore, permettendo di raffrescare la casa durante la notte con aria esterna più fresca.
Sensore di umidità integrato: Il sensore rileva un aumento rapido dell’umidità nell’aria di ritorno e regola automaticamente l’unità su una velocità di ventilazione superiore, ad esempio subito dopo la doccia o la cottura.
Comunicazione RF senza fili: Espansioni come telecomandi e sensori di CO2 possono essere collegate all’unità senza cablaggio aggiuntivo nell’abitazione.
Protezione antigelo tramite sbilanciamento: A basse temperature esterne, l’unità crea temporaneamente uno sbilanciamento tra ventilatore di mandata e ripresa per evitare la formazione di ghiaccio nello scambiatore di calore.
Carcassa isolante in EPP: La scocca in polipropilene espanso riduce sia le perdite di calore che la trasmissione del rumore nell’ambiente.

Accessori per espansione

L’Orcon HRC-300 EcoMax può essere ampliato in base a necessità e preferenze tramite vari accessori. L’unità può essere integrata con i seguenti componenti:

Telecomando Orcon RFT 15RF: Con questo telecomando wireless puoi impostare manualmente la velocità di ventilazione su bassa, media o alta direttamente dalla stanza.
Sensore di umidità Orcon 15RF da incasso: Combina un pannello di controllo con un sensore di umidità integrato. All’aumento dell’umidità, l’unità passa automaticamente a una velocità superiore. Adatto per montaggio in bagno o cucina.
Sensore di CO2 Orcon 15RF: Monitora continuamente il livello di CO2 nell’ambiente. Quando la concentrazione aumenta, il sensore regola automaticamente la ventilazione per mantenere la qualità dell’aria ottimale.
Sensore di movimento Orcon 15RF da incasso: Rileva la presenza di persone nella stanza e aumenta automaticamente la ventilazione quando c’è qualcuno. Quando la stanza viene lasciata vuota, l’unità torna alla velocità standard.

Installazione, manutenzione e applicazioni

L’HRC-300 EcoMax DN160 può essere fissato alla staffa da parete fornita o posizionato su un supporto opzionale. I condotti d’aria verso l’abitazione possono essere collegati a sinistra o a destra dell’unità, facilitando l’adattamento a quasi tutti gli spazi di installazione. Le quattro connessioni per condotti con diametro di 160 mm sono posizionate standard sulla parte superiore dell’unità, ma possono essere facilmente spostate lateralmente in base al percorso dei condotti desiderato. Il collegamento elettrico avviene tramite una spina standard a bordo unità da 230 V / 50 Hz con cavo di 2 m di lunghezza. L’unità ha grado di protezione IP31.

Marchio	Orcon
Categorie	Orcon HRC-300
GTIN	8720701078895
del produttore	22000082
Numero articolo	19220035

Specifiche tecniche

Codice categoria	16
Materiale del corpo	Plastica
Grado di qualità alloggiamento materiale	Polipropilene espanso (PPE)
Materiale scambiatore di calore	Plastica
Adatto per montaggio a parete	Sì
Adatto per montaggio a soffitto	No
Adatto per montaggio a pavimento	Sì
Adatto per montaggio in controsoffitto	No
Orientamento	sinistra/destra (reversibile)
Volume d'aria a 50 Pa max.	280 m³/h
Volume d'aria massimo a 100 Pa	300 m³/h
Volume d'aria massimo a 150 Pa	300 m³/h
Volume d'aria massimo a 200 Pa	300 m³/h
Portata volumetrica massima secondo 1254/2014/UE	300 m³/h
Livello di potenza sonora secondo 1254/2014/UE	41 dB(A)
Consumo di energia con volume d'aria massimo a 100 Pa	65 W
Efficienza termica al 70 % del volume d'aria a 50 Pa	93.4 %
Tipo di motore	EC (commutazione elettrica)
Tensione	230 V
Frequenza	50 Hz
Numero di fasi	1
Misura fusibile del dispositivo	0.65 A
Con protezione da sovraccarico termico	No
Collegamento elettrico	Cavo di collegamento spina RA
Classe efficienza energetica secondo 1253/2014/UE	A+
Con display digitale	Sì
Con unità di controllo cablata	No
Adatto per unità di controllo cablata	Sì
Con telecomando/comando remoto wireless	No
Predisposto per controllo wireless	Sì
Protocollo di supporto per Modbus	No
Funzionamento tramite app	No
Con controller di zona	No
Adatto per controller di zona	Sì
Con resistenza	No
Con sensore per composti organici volatili (VOC)	No
Adatto per un sensore VOC aggiuntivo	No
Con sensore esterno di umidità (RH)	No
Con sensore integrato di umidità (RH)	Sì
Adatto per sensore (extra) di umidità (RH)	Sì
Con sensore integrato di anidride carbonica (CO2)	No
Adatto per sensore (extra) di anidride carbonica (CO2)	Sì
Adatto per il collegamento della caldaia CH	No
Con bypass	Sì
Con controllo della pressione costante	No
Con controllo del flusso di volume costante	Sì
Tipo di protezione antigelo	Altro
Diametro nominale del condotto (min)	160 mm
Diametro nominale del condotto (max)	160 mm
Number of outdoor air connections (ODA) according to EN 13141-7	1
Number of supply air connections (SUP) according to EN 13141-7	1
Number of extract air connections (ETA) according to EN 13141-7	1
Number of exhaust air connections (EHA) according to EN 13141-7	1
Connections outdoor air (ODA)	Estremità Condotto
Connections supply air (SUP)	Estremità Condotto
Connections extract air (ETA)	Estremità Condotto
Connections exhaust air (EHA)	Estremità Condotto
Filtro di alimentazione secondo ISO 16890-1: 2016	ISO Coarse
Filtro di alimentazione di efficienza secondo ISO 16890-1: 2016	65 %
Filtro di scarico secondo ISO 16890-1: 2016	ISO Coarse
Efficienza del filtro di scarico secondo ISO 16890-1: 2016	65 %

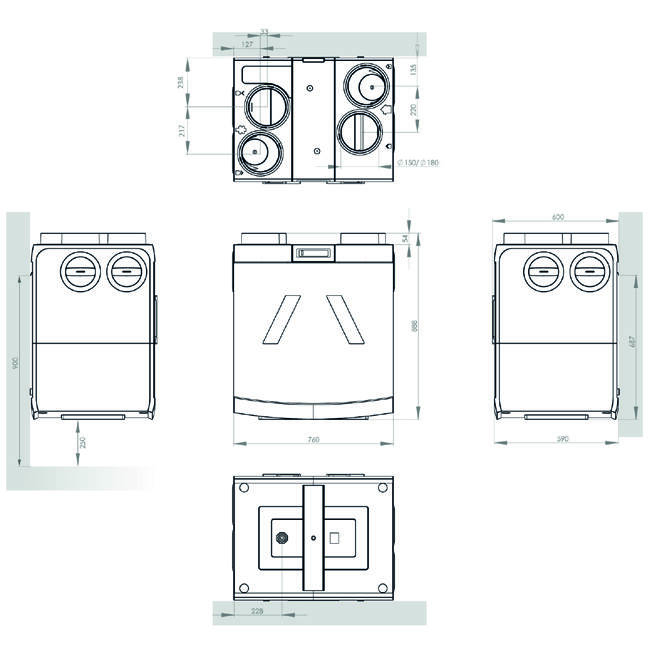

Altezza	888 mm
Larghezza	760 mm
Profondità	600 mm
Grado di protezione (IP)	IP31
Peso	34 kg
Etichetta energetica	A+
Recupero termico tramite	Unità a flusso incrociato
