Sensore a canale Belimo per umidità e temperatura - Modbus RTU - sonda 140 mm - 22DTH-15M

Marchio: Belimo

-10%

Prezzo originale 391,62

352,46 -10%

Risparmi 39,16

1 articoli in magazzino

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Misurazione a 2 tempi
Campo di misura T: da -20 a +80°C
Modbus RTU
Grado di protezione IP65

Belimo sensore da canale per umidità e temperatura - Modbus RTU - sonda 140 mm - 22DTH-15M

Il Belimo 22DTH-15M è un sensore da canale per la misura simultanea dell’umidità relativa e temperatura nei condotti d’aria. Oltre all’umidità, è possibile selezionare come segnale di uscita anche l’umidità assoluta, il punto di rugiada o l’enthalpia. Il sensore dispone di comunicazione Modbus RTU e di due uscite analogiche integrate (0-10 V). Grazie all’involucro robusto IP65/NEMA 4X, il sensore è adatto all’uso in ambienti esigenti. L’elemento sensore capacitivo in polimero con filtro in rete d’acciaio inossidabile garantisce una misura stabile e precisa.

Vantaggi e funzioni

Misura multipla in un unico sensore: Misura simultaneamente temperatura e umidità, con la possibilità di configurare il segnale di uscita per umidità relativa, umidità assoluta, punto di rugiada o enthalpia senza necessità di sensori aggiuntivi.
Comunicazione Modbus RTU: Si integra facilmente nei sistemi di gestione degli edifici e regolatori tramite l’interfaccia RS-485 Modbus RTU, con gamme di misura configurabili via bus.
Due uscite analogiche: Le due uscite integrate sono configurabili su 0-5 V o 0-10 V tramite ponticello, rendendo il sensore compatibile con quasi tutti i regolatori esistenti.
Sensore capacitivo in polimero con filtro in acciaio inox: L’elemento sensore è protetto da un filtro in rete d’acciaio inox, che ne aumenta la durata e la stabilità della misura nelle applicazioni di canale.
Grado di protezione IP65 / NEMA 4X: Completamente protetto dalla polvere e dai getti d’acqua, adatto all’uso in locali tecnici e ambienti industriali.
Ampio campo di misura: Temperatura regolabile da -20 a +80°C e umidità da 0 a 100% RH, rendendo il sensore adatto a una vasta gamma di applicazioni HVAC.

Installazione, manutenzione e applicazioni

Il sensore si monta sulla parete del canale dell’aria tramite la flangia di montaggio fornita. La sonda da 140 mm si inserisce sufficientemente nel canale per una misura rappresentativa. Il collegamento elettrico avviene tramite morsettiere amovibili (massimo 2,5 mm²) con pressacavo dotato di sblocco meccanico. La configurazione delle gamme di misura e dei segnali di uscita è possibile tramite Modbus o tramite l’app Belimo Duct Sensor Assistant abbinata al dongle Bluetooth opzionale. Il sensore da canale può essere utilizzato in unità di trattamento aria centrali, condotti e impianti HVAC in edifici commerciali e industriali dove sono richieste misure affidabili di umidità e temperatura.

Informazioni pratiche

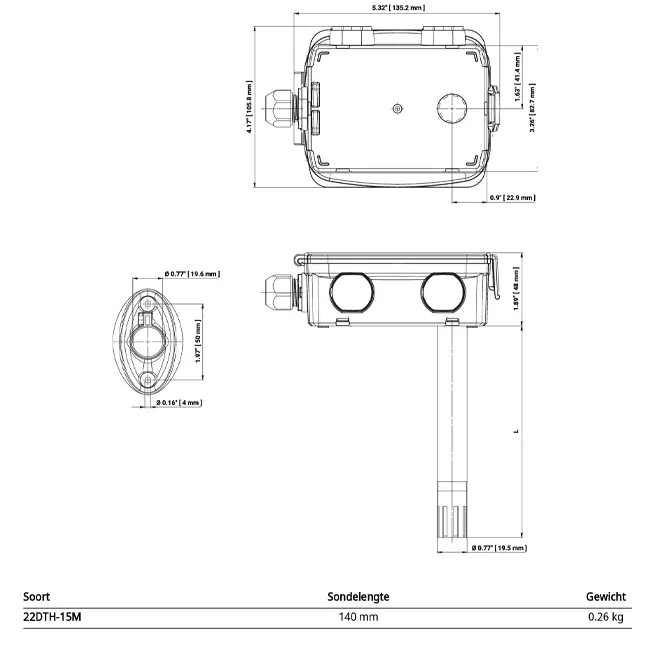

Il sensore è dotato di una sonda di 140 mm di lunghezza e 19,5 mm di diametro, adatto per il montaggio su condotti d’aria standard. L’involucro robusto di colore arancione è realizzato in policarbonato resistente ai raggi UV con guarnizione in NBR e pesa 0,26 kg. La temperatura massima del fluido non deve superare gli 80°C e la portata d’aria massima è di 12 m/s. La tensione nominale è AC/DC 24 V.

Marchio	Belimo
Categorie	Sensori e misuratori
GTIN	7630498117909
del produttore	22DTH-15M
Numero articolo	23010048

Specifiche tecniche

Codice categoria	101
Con materiale di montaggio	Sì
Adatto per montaggio a parete	No
Adatto per montaggio a soffitto	No
Adatto per installazione su condotta	Sì
Adatto al montaggio su supporto tubolare	No
Adatto per l'aria	Sì
Adatto per liquidi	No
Adatto per i gas	No
Con scatola	Sì
Fissaggio del coperchio	Avvitato
Sensore dentro alloggiamento	No
Elemento sensore all'esterno dell'alloggiamento	Sì
Cavo fisso al sensore	No
Lunghezza sensore	140 mm
Lunghezza inserto	140 mm
Elemento sensore di diametro	19.5 mm
Materiale elemento	Acciaio inossidabile
Tecnologia	Sensore polimerico capacitivo
Misura della temperatura attiva	Sì
Misura della temperatura passiva	No
Misura della temperatura media	No
Numero di punti di misurazione	1
Misura di CO2	No
Misura del VOC	No
Misurazione dell'umidità relativa dell'aria	Sì
Misura dell'umidità assoluta dell'aria	Sì
Misura dell'entalpia	Sì
Misura del punto di rugiada	Sì
Misura del particolato (PM)	No
Campo di misura della temperatura (min)	-20 °C
Campo di misura della temperatura (max)	80 °C
Campo di misurazione del punto di rugiada (min)	-20 %
Campo di misurazione del punto di rugiada (max)	80 %
Numero di campi di misura	1
Possibile impostazione dell'offset	Sì
Rappresentazione trend	No
Salvataggio errori possibile	No
Tipo di sensore	Altro
Tolleranza	2 %
Potenziometro con manopola di regolazione	No
Supporto protocollo per BACnet	No
Protocollo di supporto per Modbus	Sì
Supporta il protocollo per MP (multi point)	No
Protocollo di supporto per KNX	No
Tecnologia LoRa	No
NFC (Near Field Communication)	No
Bluetooth	Sì
Compatibile Wi-Fi	No
Pulsante di standby	No
Wireless	No
Con display	No
Tipo di alimentazione elettrica	Cavo per collegamento elettrico
Esecuzione del collegamento elettrico	Morsettiera
Tensione di alimentazione nominale AC (min)	24 V
Tensione di alimentazione nominale AC (max)	24 V
Tensione di alimentazione nominale DC (min)	24 V
Tensione di alimentazione nominale DC (max)	24 V
Numero di segnali di uscita	2
Numero di zone d'uscita 0 V...5 V	2
Numero di zone d'uscita 0 V...10 V	2
Umidità max. ambiente (senza condensa)	95 %
Temperatura ambiente (min)	-35 °C
Temperatura ambiente (max)	50 °C
Antideflagrante	No
Grado di protezione (IP)	IP65
Altezza del corpo	105.8 mm
Larghezza corpo	135.2 mm
Profondità corpo	82.7 mm
Colore del corpo	Arancione
Compatibile con Apple HomeKit	No
Compatibile con Google Assistant	No
Compatibile con Amazon Alexa	No
Supporto disponibile IFTTT	No
Ambito di applicazione	Canale
