Caratteristiche

Misurazione a 2 tempi
Campo di misura T: da -20 a +80°C
Quattro campi di misura regolabili
Grado di protezione IP65

Belimo sensore canalizzato per umidità e temperatura - sonda 140 mm - 22DTH-11M

Il Belimo 22DTH-11M è un sensore canalizzato per la misurazione simultanea dell’umidità relativa e della temperatura nei condotti d’aria. Oltre all’umidità relativa, è possibile selezionare come segnale di uscita anche l’umidità assoluta, il punto di rugiada o l’entalpia. Il sensore dispone di due uscite analogiche integrate (0-10 V) e di quattro gamme di misura regolabili tramite ponte a spina. Grazie all’involucro robusto con protezione IP65/NEMA 4X, il sensore è adatto all’uso in ambienti esigenti. L’elemento sensore capacitivo in polimero con filtro in rete metallica in acciaio inox garantisce una misurazione stabile e precisa.

Vantaggi e caratteristiche

Misurazione multipla in un unico sensore: Misura simultaneamente temperatura e umidità, con la possibilità di impostare il segnale di uscita su umidità relativa, umidità assoluta, punto di rugiada o entalpia senza necessità di sensori aggiuntivi.
Quattro gamme di misura regolabili: La gamma di misura della temperatura è facilmente impostabile tramite un ponte a spina, con quattro opzioni da -40 a +80°C, adattabili all’applicazione specifica.
Due uscite analogiche: Le due uscite integrate sono regolabili su 0-5 V o 0-10 V tramite ponte a spina, rendendo il sensore compatibile con quasi tutti i regolatori esistenti.
Sensore capacitivo in polimero con filtro in acciaio inox: L’elemento sensibile è protetto da un filtro in rete metallica in acciaio inox, aumentando la durata e la stabilità della misura nelle applicazioni canalizzate.
Grado di protezione IP65 / NEMA 4X: Completamente protetto da polvere e getti d’acqua, adatto all’uso in locali tecnici e ambienti industriali.
Ampia gamma di misura: Umidità misurabile da 0 a 100% RH e temperatura da -20 a +80°C (impostazione di fabbrica), con tre gamme alternative impostabili tramite ponte a spina.

Installazione, manutenzione e applicazioni

Il sensore viene montato sulla parete del condotto tramite la flangia di montaggio fornita. La sonda di 140 mm penetra sufficientemente nel canale per una misura rappresentativa. Il collegamento elettrico avviene tramite un morsetto plug-in (max 2,5 mm²) con vite di serraggio e sistema di sblocco. La gamma di misura e il segnale di uscita sono regolabili tramite ponte a spina sulla scheda del sensore. Il sensore canalizzato è adatto per unità di trattamento aria centrali, condotti d’aria e impianti di climatizzazione in edifici commerciali e industriali dove è richiesta una misura affidabile di umidità e temperatura.

Informazioni pratiche

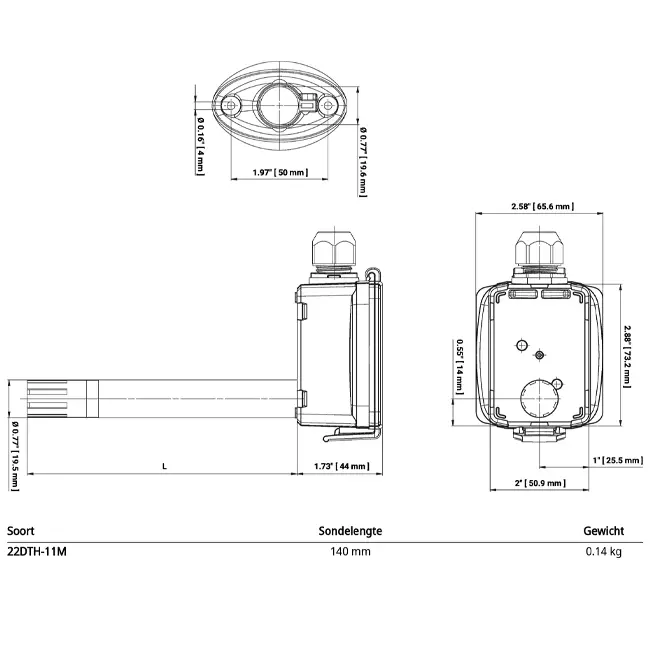

Il sensore è fornito con sonda lunga 140 mm e diametro di 19,5 mm, adatta per il montaggio in condotti d’aria standard. Il robusto involucro arancione è realizzato in policarbonato resistente ai raggi UV con guarnizione in NBR e pesa 0,14 kg. La temperatura del mezzo può arrivare fino a 80°C e la velocità massima dell’aria è 12 m/s. La tensione nominale è AC/DC 24 V.

Marchio	Belimo
Categorie	Sensori e misuratori
GTIN	7630498101168
del produttore	22DTH-11M
Numero articolo	23010047

Specifiche tecniche

Codice categoria	101
Con materiale di montaggio	Sì
Adatto per montaggio a parete	No
Adatto per montaggio a soffitto	No
Adatto per installazione su condotta	Sì
Adatto al montaggio su supporto tubolare	No
Adatto per l'aria	Sì
Adatto per liquidi	No
Adatto per i gas	No
Con scatola	Sì
Fissaggio del coperchio	Avvitato
Sensore dentro alloggiamento	No
Elemento sensore all'esterno dell'alloggiamento	Sì
Cavo fisso al sensore	No
Lunghezza sensore	140 mm
Lunghezza inserto	140 mm
Elemento sensore di diametro	19.5 mm
Materiale elemento	Acciaio inossidabile
Tecnologia	Sensore polimerico capacitivo
Misura della temperatura attiva	Sì
Misura della temperatura passiva	No
Misura della temperatura media	No
Numero di punti di misurazione	1
Misura di CO2	No
Misura del VOC	No
Misurazione dell'umidità relativa dell'aria	Sì
Misura dell'umidità assoluta dell'aria	Sì
Misura dell'entalpia	Sì
Misura del punto di rugiada	Sì
Misura del particolato (PM)	No
Campo di misura della temperatura (min)	-20 °C
Campo di misura della temperatura (max)	79 °C
Numero di campi di misura	4
Possibile impostazione dell'offset	Sì
Rappresentazione trend	No
Salvataggio errori possibile	No
Tipo di sensore	Altro
Tolleranza	2 %
Potenziometro con manopola di regolazione	No
Supporto protocollo per BACnet	No
Protocollo di supporto per Modbus	No
Supporta il protocollo per MP (multi point)	No
Protocollo di supporto per KNX	No
Tecnologia LoRa	No
NFC (Near Field Communication)	No
Bluetooth	No
Compatibile Wi-Fi	No
Pulsante di standby	No
Wireless	No
Con display	No
Tipo di alimentazione elettrica	Cavo per collegamento elettrico
Esecuzione del collegamento elettrico	Morsettiera
Tensione di alimentazione nominale AC (min)	24 V
Tensione di alimentazione nominale AC (max)	24 V
Tensione di alimentazione nominale DC (min)	24 V
Tensione di alimentazione nominale DC (max)	24 V
Numero di segnali di uscita	2
Numero di zone d'uscita 0 V...5 V	2
Numero di zone d'uscita 0 V...10 V	2
Umidità max. ambiente (senza condensa)	95 %
Temperatura ambiente (min)	-35 °C
Temperatura ambiente (max)	50 °C
Antideflagrante	No
Grado di protezione (IP)	IP65
Altezza del corpo	50.9 mm
Larghezza corpo	73.2 mm
Profondità corpo	65.6 mm
Colore del corpo	Arancione
Compatibile con Apple HomeKit	No
Compatibile con Google Assistant	No
Compatibile con Amazon Alexa	No
Supporto disponibile IFTTT	No
Ambito di applicazione	Canale
