Caratteristiche

Elemento PT1000
Campo di misura: da -50 a +160°C
Lunghezza di presa: 100 mm
Grado di protezione IP65

Belimo sensore di temperatura canalare/di immersione PT1000 100x6 mm - 01DT-1BL

Il sensore di temperatura canalare e di immersione Belimo è progettato per la misurazione delle temperature dell’aria e dell’acqua negli impianti HVAC. Il sensore viene utilizzato nei canali dell’aria e, abbinato a una boccola di immersione, può essere impiegato anche nelle tubazioni. Il sensore e l’alloggiamento in acciaio inox garantiscono un montaggio stabile e protetto. L’elemento passivo PT1000 converte con precisione la temperatura misurata in un segnale di resistenza, elaborato dal sistema di controllo. Sulla base di questa misura, l’impianto viene automaticamente regolato per assicurare un controllo climatico costante ed efficiente.

Vantaggi e caratteristiche

Elemento PT1000: Assicura una misurazione della temperatura precisa e stabile, ampiamente compatibile con i sistemi di controllo standard.
Adatto per aria e acqua: Applicabile nei canali dell’aria e, insieme a una boccola di immersione, anche nelle tubazioni.
Sensore in acciaio inox da 100 mm: Indicato per canali d’aria di circa 200-400 mm di larghezza, con il sensore che raggiunge il centro del canale per una misura rappresentativa.
Morsettiera estraibile: Garantisce un collegamento elettrico rapido e sicuro, semplificando montaggio e manutenzione.
Grado di protezione IP65: Protetto da polvere e getti d’acqua, adatto per l’utilizzo in locali tecnici e ambienti industriali.
Ampio intervallo di misura: Rileva temperature da -50 a +160°C, adatto per flussi di aria e acqua sia freddi che caldi.

Installazione, manutenzione e applicazioni

Il sensore è idoneo per il montaggio nei canali dell’aria e, con l’ausilio di una boccola di immersione, può essere installato anche nelle tubazioni. Il corretto posizionamento del sensore assicura una misura rappresentativa della temperatura nel fluido. L’alloggiamento permette un collegamento sicuro e ordinato tramite morsettiera estraibile. Essendo un dispositivo passivo, non richiede alimentazione. Il sensore trova impiego in applicazioni commerciali, edilizia residenziale e impianti HVAC industriali dove è richiesta una misurazione affidabile della temperatura.

Informazioni pratiche

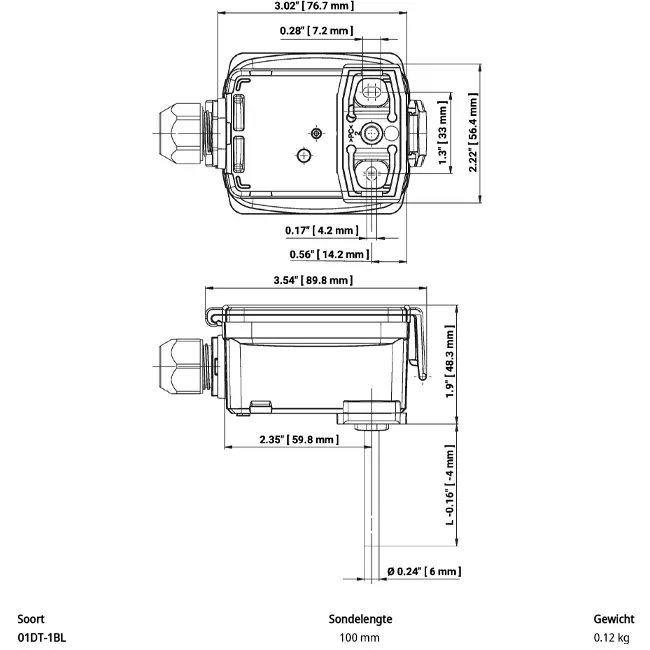

Il sensore è dotato di un sensore in acciaio inox lungo 100 mm e con diametro di 6 mm. L’alloggiamento include una morsettiera estraibile e una pressacavo con sblocco per una connessione affidabile. L’elemento PT1000 trasmette direttamente il segnale di resistenza al controllore. Questa versione è adatta sia per applicazioni canalizzate sia per tubazioni, laddove sono necessarie un’installazione robusta e misurazioni stabili.

Marchio	Belimo
Categorie	Sensori e misuratori
GTIN	7630498100239
del produttore	01DT-1BL
Numero articolo	23010036

Specifiche tecniche

Codice categoria	101
Con materiale di montaggio	Sì
Adatto per montaggio a parete	No
Adatto per montaggio a soffitto	No
Adatto per installazione su condotta	Sì
Adatto al montaggio su supporto tubolare	Sì
Adatto per l'aria	Sì
Adatto per liquidi	Sì
Adatto per i gas	Sì
Con scatola	Sì
Sensore dentro alloggiamento	No
Elemento sensore all'esterno dell'alloggiamento	Sì
Cavo fisso al sensore	No
Lunghezza sensore	100 mm
Lunghezza inserto	100 mm
Elemento sensore di diametro	6 mm
Materiale elemento	Acciaio inossidabile
Tecnologia	Altro
Misura della temperatura attiva	No
Misura della temperatura passiva	Sì
Misura della temperatura media	No
Numero di punti di misurazione	1
Misura di CO2	No
Misura del VOC	No
Misurazione dell'umidità relativa dell'aria	No
Misura dell'umidità assoluta dell'aria	No
Misura dell'entalpia	No
Misura del punto di rugiada	No
Misura del particolato (PM)	No
Campo di misura della temperatura (min)	-50 °C
Campo di misura della temperatura (max)	160 °C
Numero di campi di misura	1
Possibile impostazione dell'offset	No
Rappresentazione trend	No
Salvataggio errori possibile	No
Tipo di sensore	PT1000
Tipo di alimentazione elettrica	Non presente
Esecuzione del collegamento elettrico	Connessione a spine
Con protezione da inversione di polarità	No
Numero di segnali di uscita	1
Umidità max. ambiente (senza condensa)	95 %
Temperatura ambiente (min)	-35 °C
Temperatura ambiente (max)	50 °C
Antideflagrante	No
Grado di protezione (IP)	IP65
Colore del corpo	Arancione
Compatibile con Apple HomeKit	No
Compatibile con Google Assistant	No
Compatibile con Amazon Alexa	No
Supporto disponibile IFTTT	No
Ambito di applicazione	Tubo/canale per immersione
