Caratteristiche

Elemento PT1000
Campo di misura: da -50 a +160°C
Lunghezza di presa: 300 mm
Grado di protezione IP65

Belimo sensore di temperatura canalizzata/di immersione PT1000 300x6 mm - 01DT-1BR

Il sensore di temperatura canalizzata e di immersione Belimo è progettato per misurare temperature di aria e acqua negli impianti HVAC e può essere utilizzato anche nelle tubazioni in combinazione con una guaina di immersione. Il sensore fisso in acciaio inox e la sua custodia garantiscono un montaggio stabile e protetto. L'elemento passivo PT1000 converte con precisione la temperatura misurata in un segnale di resistenza elaborato dal sistema di controllo. Basandosi su questo valore misurato, l’impianto viene regolato automaticamente per un controllo climatico costante ed efficiente.

Vantaggi e caratteristiche

Elemento PT1000: Garantisce una misurazione della temperatura precisa e stabile, ampiamente compatibile con i comuni sistemi di controllo.
Adatto per aria e acqua: Utilizzabile in condotti d’aria e, insieme a una guaina di immersione, anche nelle applicazioni su tubazioni.
Sonda in acciaio inox da 300 mm: Ideale per grandi condotti d’aria di circa 600-1000 mm di larghezza, con la sonda che raggiunge il centro del condotto per una misurazione rappresentativa.
Custodia con morsettiera: Dotata di vano di collegamento protetto con morsetti a innesto per un’installazione sicura e ordinata.
Grado di protezione IP65: Protetto da polvere e getti d’acqua, adatto per ambienti tecnici e industriali.
Ampio intervallo di misura: Misura temperature da -50 a +160°C, adatto sia per flussi d’aria e acqua freddi che caldi.

Installazione, manutenzione e applicazioni

Il sensore è idoneo per l’installazione in condotti d’aria e può essere utilizzato nelle tubazioni tramite una guaina di immersione. Un corretto posizionamento della sonda garantisce una misurazione rappresentativa della temperatura nel fluido. La custodia consente un collegamento sicuro e ordinato tramite morsettiera. Essendo passivo, non necessita di alimentazione elettrica. Il sensore trova impiego negli edifici commerciali, residenziali e negli impianti HVAC industriali dove è richiesta una misurazione affidabile della temperatura.

Informazioni pratiche

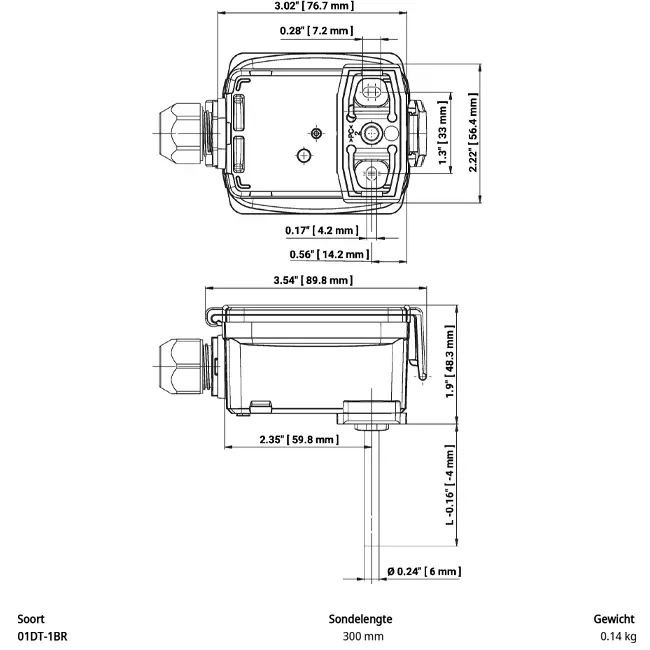

Il sensore è dotato di una sonda in acciaio inox lunga 300 mm e con diametro di 6 mm, che permette misurazioni più profonde nel fluido. La custodia è realizzata in plastica resistente agli urti e dispone di pressacavo con sistema antitrazione per un collegamento affidabile. L’elemento PT1000 trasmette direttamente il segnale di resistenza al regolatore. Questa versione è adatta sia per applicazioni in canale che su tubazioni, dove sono richiesti montaggio robusto e misurazione stabile.

Marchio	Belimo
Categorie	Sensori e misuratori
GTIN	7630498100260
del produttore	01DT-1BR
Numero articolo	23010037

Specifiche tecniche

Codice categoria	101
Con materiale di montaggio	Sì
Adatto per montaggio a parete	No
Adatto per montaggio a soffitto	No
Adatto per installazione su condotta	Sì
Adatto al montaggio su supporto tubolare	Sì
Adatto per l'aria	Sì
Adatto per liquidi	Sì
Adatto per i gas	Sì
Con scatola	Sì
Sensore dentro alloggiamento	No
Elemento sensore all'esterno dell'alloggiamento	Sì
Cavo fisso al sensore	No
Lunghezza sensore	300 mm
Lunghezza inserto	300 mm
Elemento sensore di diametro	6 mm
Materiale elemento	Acciaio inossidabile
Tecnologia	Altro
Misura della temperatura attiva	No
Misura della temperatura passiva	Sì
Misura della temperatura media	No
Numero di punti di misurazione	1
Misura di CO2	No
Misura del VOC	No
Misurazione dell'umidità relativa dell'aria	No
Misura dell'umidità assoluta dell'aria	No
Misura dell'entalpia	No
Misura del punto di rugiada	No
Misura del particolato (PM)	No
Campo di misura della temperatura (min)	-50 °C
Campo di misura della temperatura (max)	160 °C
Numero di campi di misura	1
Possibile impostazione dell'offset	No
Rappresentazione trend	No
Salvataggio errori possibile	No
Tipo di sensore	PT1000
Tipo di alimentazione elettrica	Non presente
Esecuzione del collegamento elettrico	Connessione a spine
Con protezione da inversione di polarità	No
Numero di segnali di uscita	1
Temperatura ambiente (min)	-35 °C
Temperatura ambiente (max)	50 °C
Antideflagrante	No
Grado di protezione (IP)	IP65
Colore del corpo	Arancione
Compatibile con Apple HomeKit	No
Compatibile con Google Assistant	No
Compatibile con Amazon Alexa	No
Supporto disponibile IFTTT	No
Ambito di applicazione	Tubo/canale per immersione
