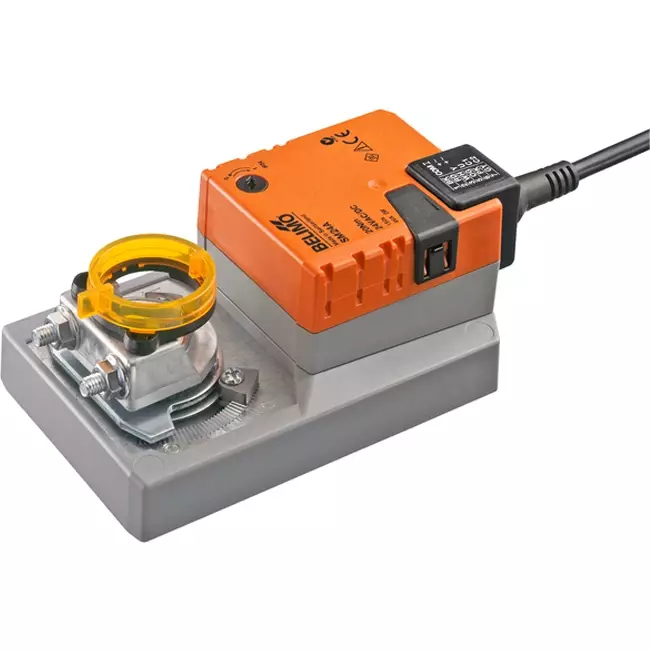

Attuatore per valvola rotante Belimo 24V - apertura/chiusura e 3 punti - 20 Nm - SM24A

Marchio: Belimo

-10%

Prezzo originale 284,26

255,83 -10%

Risparmi 28,43

Tempo di consegna: 6 giorni lavorativi

La più grande collezione d'Italia
Restituzione gratuita
Valutazione del cliente 9/10
Acquisti sicuri con Trustedshops

Pagamento sicuro e veloce con:

Caratteristiche

Apertura/chiusura e controllo a 3 punti
Angolo di rotazione fino a 95°
A prova di sovraccarico
Grado di protezione IP54

Belimo attuatore rotativo per valvole 24V - apertura/chiusura & 3 punti - 20 Nm - SM24A

Il Belimo SM24A è un attuatore rotativo per il comando apertura/chiusura o a 3 punti di grandi sezioni di serrande per aria fino a circa 4 m². L’attuatore è alimentato a 24 V AC/DC ed è idoneo sia per semplici comandi bistabili (on/off) sia per comandi a 3 punti, che consentono di mantenere la valvola in una posizione intermedia. L’attuatore sviluppa una coppia di 20 Nm, rendendolo adatto a valvole di grandi dimensioni e pesanti nei sistemi centrali di trattamento aria. Il motore raggiunge un angolo di 90° in 150 secondi. Il consumo in standby è di soli 0,2 W e il livello sonoro è di 45 dB(A).

Vantaggi e caratteristiche

20 Nm di coppia per aperture/chiusure e controllo a 3 punti: La coppia di 20 Nm rende l’attuatore adatto a grandi sezioni di serrande fino a circa 4 m². Grazie al controllo a 3 punti, la valvola può essere mantenuta anche in posizione intermedia senza la necessità di un segnale di controllo analogico o di un attuatore proporzionale.
Direzione di rotazione regolabile: La direzione di rotazione è facilmente selezionabile tramite un interruttore (antiorario o orario), garantendo montaggio flessibile e ampia versatilità di utilizzo.
Regolazione manuale con pulsante di blocco: Permette la manovra manuale e il bloccaggio durante installazione e manutenzione.
Angolo di rotazione regolabile: L’angolo di rotazione è meccanicamente limitabile su entrambi i lati fino a un massimo di 95°, così da adattare con precisione l’attuatore all’intervallo di apertura della valvola.
Protezione da sovraccarico: Si arresta automaticamente al raggiungimento della posizione finale, eliminando la necessità di finecorsa separati.
Classe di protezione IP54: Protetto contro polvere e spruzzi d'acqua da tutte le direzioni, resistente alle influenze ambientali quotidiane con una lunga durata operativa.

Installazione, manutenzione e applicazioni

L’attuatore viene montato direttamente sull’albero della serranda utilizzando l’anello di fissaggio universale fornito, compatibile con diametri alberi da 10 a 20 mm. L’albero deve avere una lunghezza minima di 48 mm e sporgere di almeno 20 mm. L’attuatore è dotato di protezione contro la rotazione indesiderata. L’angolo di rotazione è regolabile tramite battute meccaniche su entrambi i lati, con un massimo di 95°. La direzione di movimento è facilmente selezionabile tramite un interruttore (posizione 0 = senso antiorario, posizione 1 = senso orario). Per la regolazione manuale è presente un pulsante con blocco meccanico. Il collegamento elettrico avviene tramite cavo fisso lungo 1 metro con 3 conduttori (0,75 mm²).
L’attuatore è esente da manutenzione ed è adatto per il comando apertura/chiusura o a 3 punti di grandi sezioni di serrande in unità di trattamento aria centrali, serrande di mandata e ripresa comandate on/off, serrande miscelatrici e serrande tagliafuoco in edifici commerciali e impianti climatici industriali.

Marchio	Belimo
Categorie	Attuatore per valvole Belimo
GTIN	7630498114403
del produttore	SM24A
Numero articolo	23010058

Specifiche tecniche

Codice categoria	101
Adatto per accessori aria	Sì
Tensione di alimentazione	24 V AC/DC
Segnale di comando	2 punti/3 punti
Consumo di energia in funzione	2 W
Consumo di energia a riposo	0.2 W
Tipologia	Rotante
Tipo di regolazione on/off	Sì
Tipo di regolazione modulabile	No
Tipo di regolazione split-range	No
Lunghezza cavo di alimentazione	1 m
Trasmissione	Con ingranaggi
Direttamente montato sulla flangia con ISO 5211	No
Con flusso di ritorno senza pressione	No
Disattivato quando è chiuso	No
Riconoscimento automatico spostamento	No
Segnale feedback di posizione regolabile	No
Contatti ausiliari	No
Sistema di segnalazione della posizione	Opzionale
Contatti ausiliari opzionale	Sì
Contatti finali	Non presente
Campo di funzionamento regolabile	No
Con indicatore impostazione meccanica	Sì
Comando manuale	Sì
Tempo di rotazione	150 s
Momento torcente	20 Nm
Contatto di commutazione a potenziale zero	No
Autoregolazione della lunghezza corsa	No
Angolo di rotazione massimo	95 °
Con funzione di sicurezza	No
Grado di protezione (NEMA)	2
Grado di protezione (IP)	IP54
Potenza elettrica massima	4 VA
Temperatura ambiente (min)	-30 °C
Temperatura ambiente (max)	50 °C
Altezza	85 mm
Larghezza	110 mm
Profondità	220 mm
Antideflagrante	No
Materiale del corpo	Plastica
Adatto per valvola	No
